HaroMax 08旋轉變壓器
摘要:美國Harowe旋轉變壓器:HaroMax 08旋轉變壓器,輕質的氧化鋁外殼,機械繞線定子,可實現極高精度,Harowe 無外殼旋轉變壓器適合無刷電機,機器人或直驅電機的和簡單的伺服應用。
- 產品簡介
- 技術參數
- 安裝尺寸
- 訂貨說明

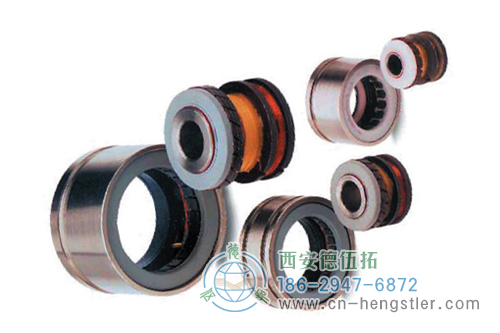

HaroMax 08旋轉變壓器|Harowe
0.8”外徑無框架旋變
輕質的氧化鋁外殼
機械繞線定子,可實現極高精度
提供抗輻射型號
Harowe 無外殼旋轉變壓器適合無刷電機,機器人或直驅電機的和簡單的伺服應用
HaroMax 08旋轉變壓器產品規格
外徑: 0.8"
脈沖數或分辨率: 單倍速
HaroMax 08旋轉變壓器適用行業
伺服電機 工廠自動化
醫療影像 石油&天然氣
矢量電機 航空
HaroMax 08旋轉變壓器技術參數
技術數據(機械)
輸入電壓
|
7V
|
輸入功率
|
0.2W
|
輸入電流最大為
|
60mA
|
阻抗 ZSO
|
240Ω±15%
|
阻抗 ZSS
|
220Ω±15%
|
阻抗 ZRO
|
130Ω±15%
|
阻抗 ZRS
|
122Ω±15%
|
轉化率為
|
0.5±10%
|
輸出電壓
|
3.5V±10%
|
直流轉子電阻
|
27Ω±15%
|
直流定子電阻
|
59Ω±15%
|
PK-PK位置錯誤最大弧分
|
20
|
相移(開路)標稱度
|
-5
|
絕緣電阻
|
直流500V,250mΩ
|
溫度范圍
|
-55`+155℃
|
重量
|
大約 40g
|
連續轉速
|
最大:20 000rpm
|
20`30℃時的技術數據

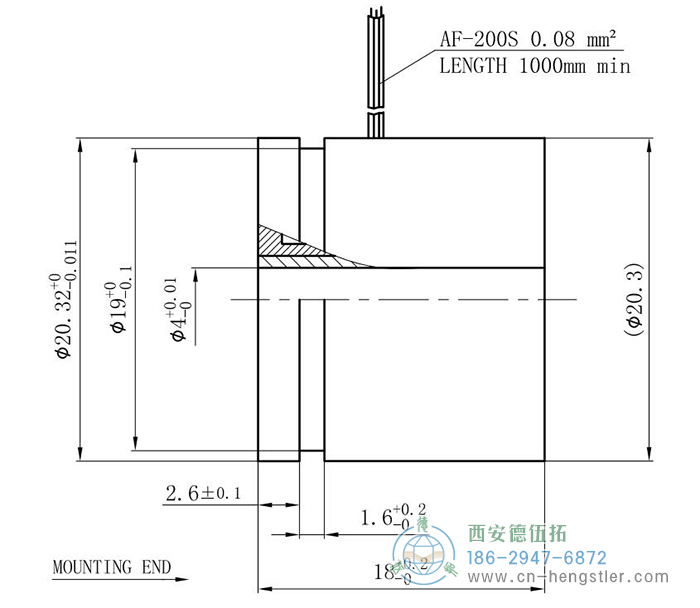

HaroMax 08旋轉變壓器外形及安裝尺寸
