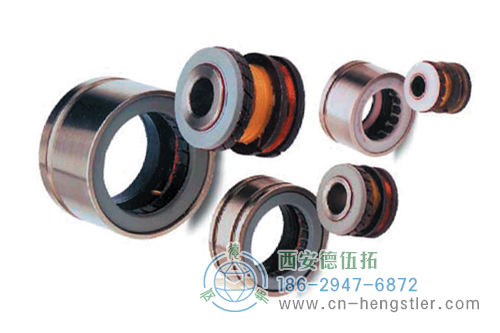

HaroMax 10旋轉變壓器
摘要:美國Harowe旋轉變壓器:HaroMax 10旋轉變壓器,提供多種速度,轉子繞組真空浸漬清漆和環氧粉末涂層,可實現極高精度,Harowe 無外殼旋轉變壓器適合無刷電機,機器人或直驅電機的和簡單的伺服應用。
- 產品簡介
- 技術參數
- 安裝尺寸
- 訂貨說明
HaroMax 10旋轉變壓器|Harowe
提供多種速度
溫度范圍可達 200℃
提供抗輻射型號
必須將與基準“A”相關的軸跳動保持在.003 T.I.R.范圍內。
轉子繞組真空浸漬清漆和環氧粉末涂層。
HaroMax 10旋轉變壓器產品規格
外徑: 1.0"
脈沖數或分辨率: 單倍速
HaroMax 10旋轉變壓器適用行業
伺服電機 工廠自動化
醫療影像 石油&天然氣
矢量電機 航空
HaroMax 10旋轉變壓器技術參數
技術數據(機械,電氣)
電子電路/機械電路
|
1/1
|
抗振動
|
10±1% kHz
|
輸入電壓
|
7.0±5% V
|
輸入電流
|
最大 55mA
|
輸入功率
|
14 W
|
阻抗 |ZRO|
|
184Ω
|
阻抗 |ZRS|
|
163Ω
|
阻抗 |ZSO|
|
493Ω
|
阻抗 |ZSS|
|
439Ω
|
轉化率
|
0.5 ±10%
|
直流電阻 (R1-R2)
|
34±15%Ω
|
直流電阻 (S1-S3, S2-S4)
|
74±15%Ω
|
相移,開路
|
-5°
|
零電壓
|
最大 20mV
|
溫度范圍
|
-55 ` +204℃
|
重量
|
1.3奧茲
|
連續速度
|
最大 20krpm
|
25°C時的電氣和機械數據
除非另有規定,否則數值為參考值
在60HZ,4秒的持續時間下進行HIPOT測試

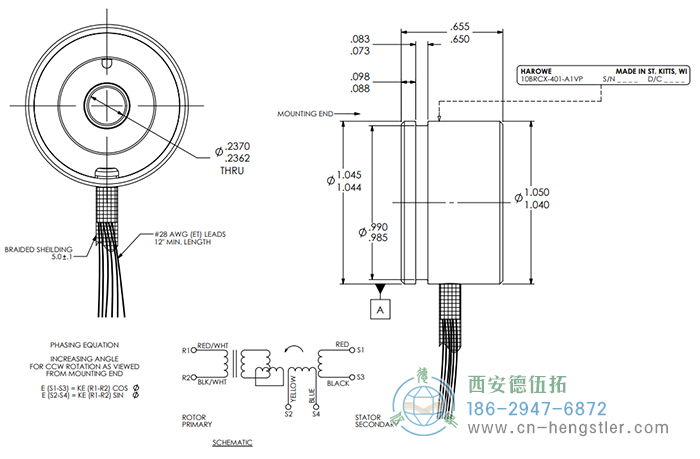

HaroMax 10旋轉變壓器外形及安裝尺寸

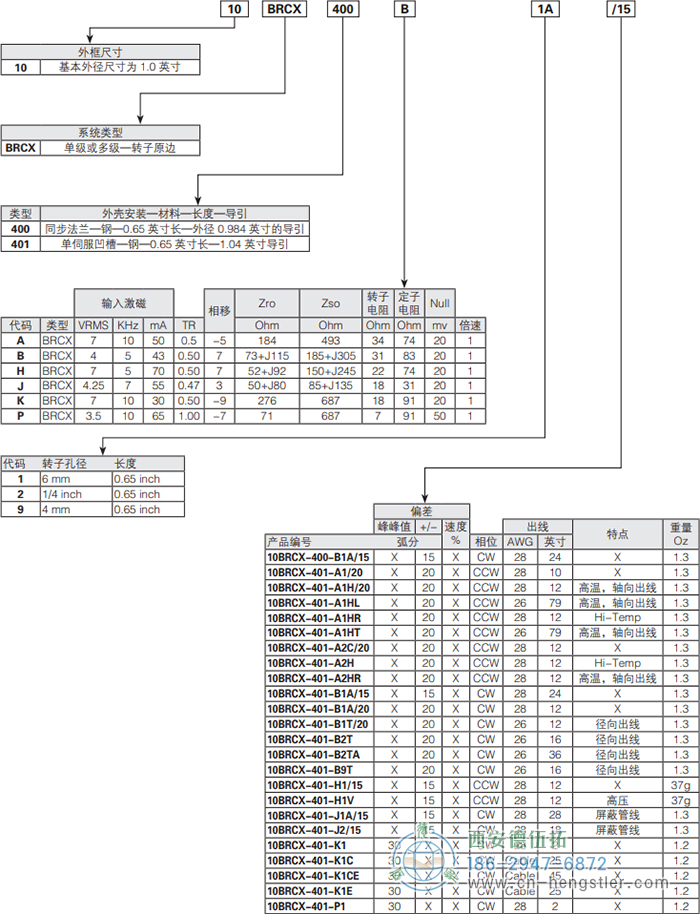

HaroMax 10旋轉變壓器訂貨說明
在訂貨時我們需要確認用戶所購買的美國Harowe旋轉變壓器的相關參數,以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數,以及參數說明,供您參考選型。
