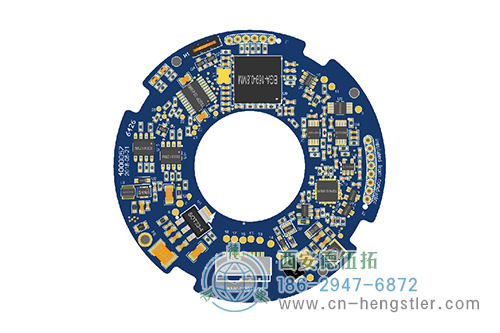

AM64超薄絕對值編碼器|德國Hengstler(亨士樂)
模塊化無軸承絕對值編碼器，超薄設計
特別適合低壓直流直驅馬達使用
面感應技術，對裝配要求低
通信接口：BISS-C , SSI , SPI
單圈18bit，多圈通過電池可實現16bit
工作溫度 -40°C ... +85°C
適合AGV轉向，醫療設備，機器人關節，服務機器人，康復機器人等應用


AM64超薄絕對值編碼器產品規格
外徑：64 mm
軸徑或孔徑：12 mm / 15 mm / 17 mm / 20 mm / 25 mm 其他孔徑可定制
脈沖數或分辨率：單圈：最高18位；多圈：最高16位
防護等級：IP 00
最高轉速：3,500 RPM，可定制更高轉速

AM64超薄絕對值編碼器適用行業

　伺服電機　　　　　工廠自動化

　醫療影像

AM64超薄絕對值編碼器技術參數

技術數據（機械）

靜盤外徑	? 64 mm
動盤孔徑	15 mm / 17 mm / 20 mm / 25 mm 其它孔徑應要求可定制
安裝方式	靜盤：4- M2 x 5螺釘 動盤：2- M3 頂絲 或 4- M1.6 x 5螺釘
防護等級 (IEC 60529)	IP00
允許軸向跳動	±0.1 mm
允許徑向跳動	TIR 0.1 mm
動盤靜盤額定間隙	0.6 mm
最高轉速	3,500 RPM，更高轉速可定制
抗振動 (IEC 60068-2-6)	200 m/s2(10`2000Hz)
抗沖擊 (IEC 60068-2-27)	2,000 m/s2(6 ms)
運行溫度	-40℃ ` +85℃ (不包含電池)
存儲溫度	-40℃ ` +100℃
相對濕度	98% (不結露)
連接	PCB插座型號: 10針 JST SM10B-SHLS-TF 匹配插頭型號：SHLP-10V-S-B 帶插頭電纜需單獨訂購，詳見電纜選型說明

電氣參數

總體設計	依照 DIN EN 61010-1, 防護等級 III, 污染等級2, 過電壓等級II
供電電壓	直流 4.75 – 5.5 V
電池電壓	直流 2.2 – 3.6 V
多圈設計	磁性傳感器 +電池支持數據存儲
電池靜態消耗電流	6 μA
空載電流	150 mA
單圈分辨率	最高18 位
多圈分辨率	最高16 位
編碼格式	BISS-C：二進制；SSI/SPI：格雷碼
通信接口	BiSS-C (僅支持傳感器模式), SPI, SSI
輸出接口	兼容RS422
最高時鐘頻率	10 MHz
絕對精度 1	±55"
重復精度 1	±15"

¹ 測試條件：25℃, 動盤和靜盤間隙= 0.6 mm±0.01 mm，動盤與靜盤同心小于0.01mm。實際測量精度與安裝密切相關。

電氣接線

PIN	顏色	BiSS-C	SSI	SPI
1	紅	UB	UB	UB
2	黑	0V1	0V1	0V1
3	藍	CLK	CLK	CLK
4	藍黑	CLK	CLK	N.C.
5	綠	DAT	DAT	MISO
6	綠黑	DAT	DAT	N.C.
7	紫	SET2	SET2	/CS
8	紫黑	DIR3	DIR3	DIR
9	紅白	BAT4	BAT4	BAT4
10	黑白	BAT4	BAT4	BAT4

¹ 直流0V與標注PE的靜盤螺紋孔相通
² SET與UB 短接1秒以上，編碼器數值清零
³ DIR與UB短接計數方向翻轉， 更改方向需重新上電生效
⁴ 電池BAT供電僅對多圈編碼器有效，單圈編碼器不連接

AM64超薄絕對值編碼器外形及安裝尺寸

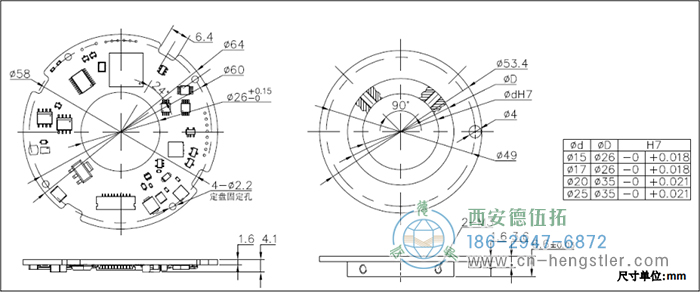

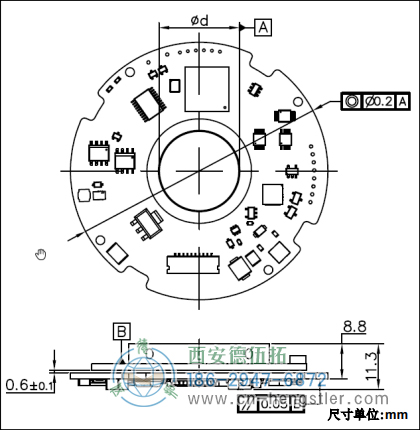

總裝尺寸

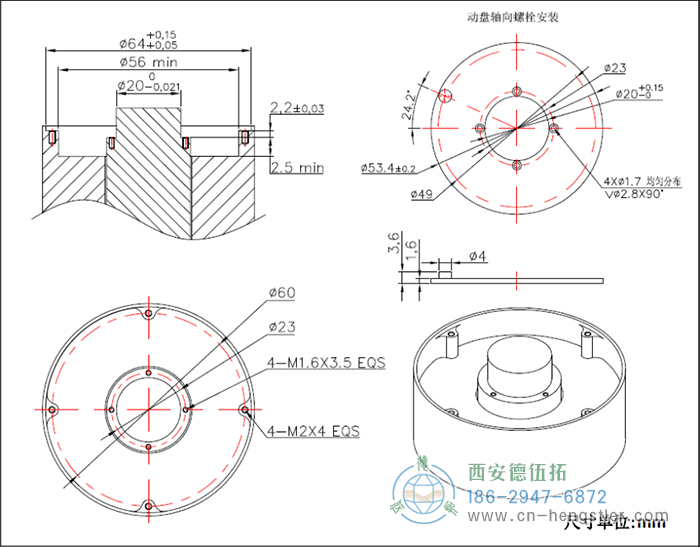

法蘭面參考設計和尺寸圖 (動盤螺栓安裝)

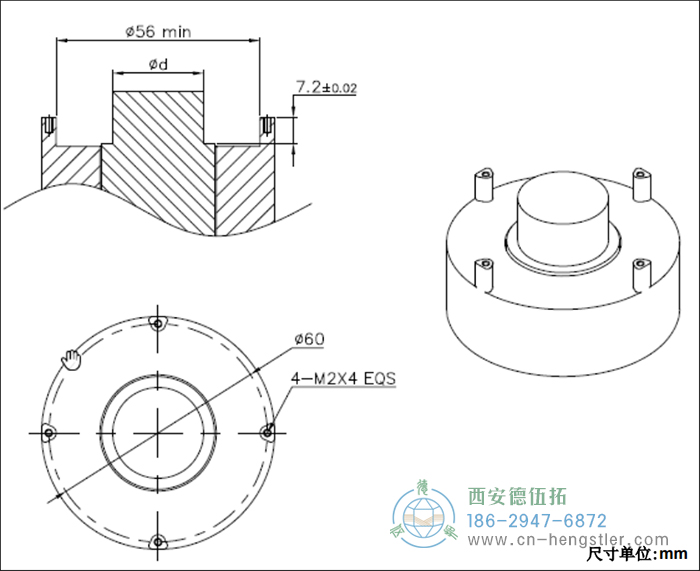

法蘭面參考設計(動盤頂絲安裝)

AM64超薄絕對值編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的德國Hengstler(亨士樂)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

型號	分辨率1	電源電壓	法蘭、防護等級、軸徑2	通訊協議	接口3	定制4
□	/□	□	□	□	□	-S□□□
AM64	0016 單圈16位 0017 單圈17位 0018 單圈18位 1616 多圈16位+ 單圈16位 1617 多圈16位+ 單圈17位 1618 多圈16位+ 單圈18位	A DC 5V	M.0G15 2xM3頂絲,IP00, ?15mm M.0G17 2xM3頂絲,IP00, ?17mm M.0G19 2xM3頂絲,IP00, ?19mm M.0G20 2xM3頂絲,IP00, ?20mm M.0G25 2xM3頂絲,IP00, ?25mm M.0I20 4xM1.6螺釘,IP00, ?20mm	BE BISS-C SG SSI GRAY BP SPI	0 PCB插座	最高轉速 特殊設計 定制版本

¹ 其他分辨率可定制，單圈分辨率≤16bit 型號GND和PE之間可增加隔離電容
² 需要其他動盤安裝方式或尺寸，請咨詢廠家
³ 帶插頭電纜需單獨訂購，詳見下面電纜選型部分
⁴ 標準品無需填寫定制代碼，第一位最高轉速代碼=允許最高速度(RPM)/1000，特殊設計和定制版本為內部生產控制專用代碼
