AX70/AX71-SSI-P防爆光電絕對值編碼器
摘要：德國Hengstler(亨士樂)AX70/AX71-SSI-P防爆光電絕對值編碼器符合氣體和粉塵的 ATEX 防爆認證，與 ACURO 工業型產品電氣性能相同，防護等級可達IP67，直徑僅70mm，應用場合：油漆生產線，石油工業，瓶裝機械，攪拌器，深井工作，磨粉機。
- 產品簡介
- 技術參數
- 安裝尺寸
- 訂貨說明

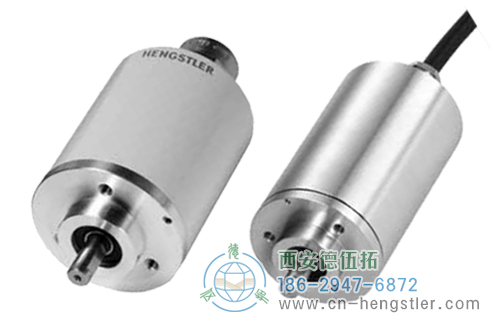

AX70/AX71-SSI-P防爆光電絕對值編碼器|德國Hengstler(亨士樂)
符合氣體和粉塵的 ATEX 防爆認證
ATEX認證：防油污，防塵爆
與ACURO擁有相同的電子性能
保護等級高達IP67
直徑僅70mm
穩健的設計
可以提供不銹鋼產品
可加不銹鋼保護殼（AX70-SSI-P)
分辨率高達29Bit（ST：17 Bit；MT：12 Bit）
接口：SSI/BiSS
應用：搪瓷生產線，石化工業，裝瓶機，攪拌器，倉儲工廠、制造廠。
AX70/AX71-SSI-P防爆光電絕對值編碼器產品規格
外徑：70mm
軸徑或孔徑：10mm
脈沖數或分辨率：多圈12位，單圈 10-17位
防護等級：IP64/IP67
最高轉速：T4: 10,000 RPM; T6: 6,000 RPM
絕對值軸編碼器 ACURO 系列中的 AX70 和 AX71( 不銹鋼 ) 通過防爆設計符合防爆環境下應用。
PTB 對 AX70/71 進行了 EC 型式測試認證 PTB 10 ATEX 1036 X，保證其符合安全和健康要求 EN 60079-0:2009;EN 60079-1:2007;EN 60079-31:2009。另外編碼器也符合 IECEx 標準 IEC 60079-0:2007-10; IEC 60079-1:2007-04; IEC 60079-31:2008。保證符合 IECEx PTB 12.0002X 認證。
因此被批準了以下的防爆區域代碼：

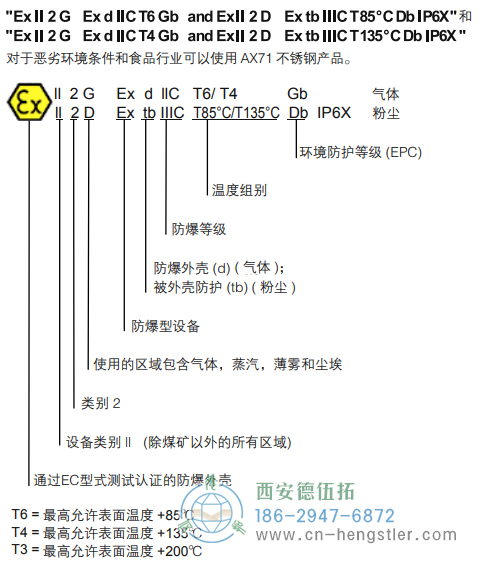

“Ex ll 2G Ex dllC T6 Gb and Exll 2 D Ex tb lllc T 85℃ Db IP6X ”和“Ex ll 2G Ex dllC T4 Gb and Exll 2 D Ex tb lllc T 135℃ Db IP6X ”
對于惡劣環境條件和食品行業可以使用 AX71 不銹鋼產品。
T6 = Highest permissible surface temperature +85°C
T4 = Highest permissible surface temperature +135°C
T3 = Highest permissible surface t
AX70/AX71-SSI-P防爆光電絕對值編碼器適用行業
工廠自動化
石油&天然氣
AX70/AX71-SSI-P防爆光電絕對值編碼器技術參數
技術數據（機械）
|
外徑
|
70mm
|
|
軸徑
|
10 mm（實心軸）
|
|
法蘭（外殼的安裝）
|
夾緊法蘭，緊固螺紋 3×M6×12
|
外殼的防護等級1
(EN 60529/A1:2000-02)
|
T4：IP65 或 IP67
T6：IP65
|
軸端的防護等級1
(EN 60529/A1:2000-02)
|
T4：IP64 或 IP67
T6：IP64
|
|
典型啟動轉矩
|
< 1 Ncm
|
|
轉動慣量
|
約 20 gcm2
|
|
軸載，軸向 / 徑向
|
40 N/ 100 N
|
抗振動
IEC 68-2-6
|
100 m/s2(10 ~ 500 Hz)
|
抗沖擊
IEC 68-2-27
|
1000 m/s2(6ms)
|
|
最高轉速
|
T4：最大 10 000 rpm
T6：最大 6000 rpm
|
|
工作溫度
|
工作溫度與防爆要求有關，詳見下表列出了允許的環境溫 度和不同條件的關系
|
|
存儲溫度
|
-25℃ ~ +85℃
|
|
軸的材料
|
不銹鋼
|
|
外殼的材料
|
AX70：鋁，AX71：不銹鋼
|
|
重量
|
AX70：大約 1.4kg，AX 71：大約 4.8kg
|
|
連接
|
電纜，軸向或徑向
|
1軸端，電纜接口或滾珠軸承部分不防水
|
接口
|
防護等級
|
最高轉速
|
環境溫度
|
溫度等級
|
|
SSI / BiSS
|
IP64
|
1000 rpm
|
-40 °C … +60°C
|
T6
|
|
10000 rpm
|
-40 °C … +40 °C
|
T6
|
|
10000 rpm
|
-40 °C … +60°C
|
T4
|
|
IP67
|
1000 rpm
|
-40 °C … +60°C
|
T6
|
|
6000 rpm
|
-40 °C … +60°C
|
T4
|
|
10000 rpm
|
-40 °C … +55°C
|
T4
|
Profibus
CANopen
DeviceNet
SSI-P
|
IP64
|
1000 rpm
|
-40 °C … +60°C
|
T6
|
|
6000 rpm
|
-40 °C … +50°C
|
T6
|
|
10000 rpm
|
-40 °C … +60°C
|
T4
|
|
IP67
|
1000 rpm
|
-40 °C … +55°C
|
T6
|
|
3000 rpm
|
-40 °C … +40°C
|
T6
|
|
6000 rpm
|
-40 °C … +60°C
|
T4
|
|
10000 rpm
|
-40 °C … +40°C
|
T4
|
技術數據（電氣） Profibus CANopen DeviceNet
|
AX70/AX71
|
Profibus
|
CANopen
|
DeviceNet
|
|
電源電壓
|
DC 10-30 V
|
DC 10-30 V
|
DC 10-30 V
|
|
消耗電流
|
220 mA ( 單圈 ) /
250 mA ( 多圈 )
|
最大 250 mA
( 單圈 / 多圈 )
|
220 mA ( 單圈 ) /
250 mA ( 多圈 )
|
|
規范 / 協議
|
Profibus DP 編碼器規范 CLASS C2（可編程）
|
CANopen 符合 DS 301 和編碼器規范 DSP 406
|
DeviceNet符合版本2.0, 可編程編碼器
|
|
輸出代碼
|
二進制
|
二進制
|
二進制
|
|
單圈分辨率
|
10-14 位
|
10-16 位
|
10-14 位
|
|
多圈分辨率
|
12 位
|
12 位
|
12 位
|
|
波特率
|
從 9.6K 位 /s 到 12M 位 /s 范圍內被自動設定
|
可 以 通 過 總 線 在 10 到 1000K 位 /s 間設定（出 廠默認設定 800K 位 /s）
|
波特率是＝ 500k 波特
|
|
總線終端電 阻
|
外部安裝
|
外部安裝
|
被激活
|
|
設備地址
|
通過總線設定
|
－
|
－
|
|
ID 站
|
－
|
通過總線設定
|
通過總線設定
|
|
MAC-ID -
|
－
|
－
|
MAC-ID = 1
|
|
集成的特殊 功能
|
速度，加速度，運行時 間
|
速度，加速度，旋轉軸， 限制值，運行時間
|
－
|
|
可編程
|
分辨率，預置值，方向
|
分辨率，預置值，方向
|
分辨率，預置值，方向
|
技術數據（電氣） SSI / BiSS; SSI 可編程
|
|
SSI / BiSS
|
SSI 可編程
|
|
電源電壓
|
DC 10-30 V
|
DC 10-30 V
|
|
消耗電流
|
220 mA (單圈) / 250 mA (多圈)
|
最大 250 mA ( 單圈 / 多圈 )
|
|
線 / 驅動器
|
時鐘和數據 RS422
|
時鐘和數據 RS422
|
|
輸出代碼
|
二進制或格雷碼
|
二進制或格雷碼
|
|
單圈分辨率
|
10-22 位
|
10-17 位
|
|
多圈分辨率
|
12 位
|
12 位
|
|
可編程 ( 通過 WIN SSI)
|
－
|
分辨率，編碼器類型，方向， 輸出格式，警告，報警，預置 值
|
|
控制輸入
|
方向
|
方向，預置值 1，預置值 2
|
|
報警輸出
|
報警位
|
報警位
|
管腳分配 Profibus CANopen DeviceNet
|
顏色
|
Profibus
|
CANopen
|
DeviceNet
|
|
黃色
|
B in
|
CAN in+
|
CAN_H
|
|
綠色
|
A in
|
CAN in -
|
CAN_L
|
|
粉色
|
B out
|
CAN out+
|
CAN_H
|
|
灰色
|
A out
|
CAN out -
|
CAN_L
|
|
蘭色
|
GND1 (M5V1)
|
CAN GND in
|
DRAIN
|
|
棕色
|
VCC1 (P5V1)
|
－
|
－
|
|
黑色
|
－
|
CAN GND out
|
DRAIN out
|
|
白色 0.5mm
|
UB in
|
UB in
|
UB in
|
|
棕色 0.5mm
|
0 V in
|
0 V in
|
0 V in
|
|
屏蔽
|
屏蔽被連接到編碼器外殼
|
|
|
1用于外部總線終端電阻的供電
管腳分配 SSI / BiSS; SSI 可編程
|
顏色
|
No.
|
SSI / BiSS
|
SSI 可編程
|
|
白色
|
6
|
－
|
RS232 RxD
|
|
棕色
|
5
|
－
|
RS232 TxD
|
|
綠色
|
10
|
Clock
|
Clock
|
|
黃色
|
9
|
Clock
|
Clock
|
|
灰色
|
8
|
Data
|
Data
|
|
粉色
|
7
|
Data
|
Data
|
|
蘭色
|
3
|
Direction
|
Direction
|
|
黑色
|
4
|
0 V signal output
|
0 V signal output
|
|
紅色
|
1
|
－
|
Preset 1
|
|
紫色
|
2
|
－
|
Preset 2
|
棕色
0.25 mm (SSI)
0.5 mm (SSI-P)
|
11
|
0 V in
|
0 V in
|
白色
0.25 mm (SSI)
0.5 mm (SSI-P)
|
12
|
UB in
|
UB in
|
|
屏蔽
|
屏蔽被連接到外殼
|
推薦用的 SSI 數據傳輸率
|
電纜長度
|
時鐘速率
|
|
<50m
|
<400kHz
|
|
<100m
|
<300kHz
|
|
<200m
|
<200kHz
|
|
<400m
|
<100kHz
|
最大數據傳輸率取決于電纜長度。
對于時鐘 / 時鐘和數據 / 數據，請使用雙絞線。使用屏蔽電纜。

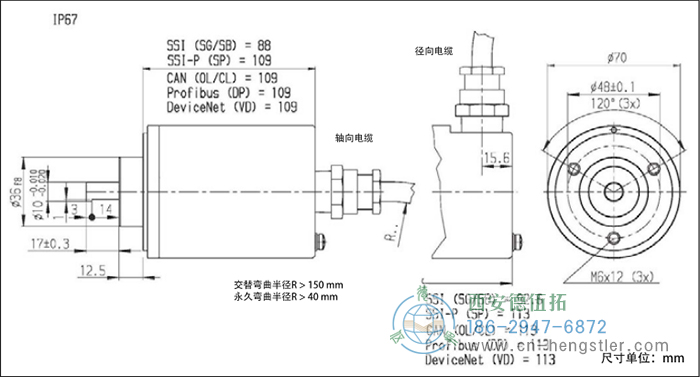

AX70/AX71-SSI-P防爆光電絕對值編碼器外形及安裝尺寸
AX70/AX71-SSI-P防爆光電絕對值編碼器訂貨說明
在訂貨時我們需要確認用戶所購買的德國Hengstler(亨士樂)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。
SSI/BiSS
|
型號
|
分辨率1
|
電源電壓
|
法蘭、防護等級、軸
|
接口
|
連接6
|
|
□/
|
□
|
□
|
□
|
□
|
□
|
AX 70 鋁
AX 71 不銹鋼
|
0010 10 位 單圈
0012 12 位 單圈
0013 13 位 單圈
0014 14 位 單圈
0017 17 位 單圈
0019 19 位 單圈
0022 22 位 單圈
0360 360 分辨率增量單圈2
0720 720 分辨率增量單圈3
1212 12 位 多圈 +12 位 單圈
1213 12 位 多圈 +13 位 單圈
1214 12 位 多圈 +14 位 單圈
1217 12 位 多圈 +17 位 單圈
1219 12 位 多圈 +19 位 單圈
1222 12 位 多圈 +22 位 單圈
|
E 直流 10 ~ 30V
|
K.42 夾緊，IP64,10mm
K.72 夾緊，IP67,10mm4，5
|
SG SSI 格雷碼
SB SSI 二進制
BI BiSS-B
BE BiSS-C
|
A-F0 軸向電纜，5m
B-F0 徑向電纜，5m
|
1當分辨率 >14 位：最大時鐘頻率 178kHz
2偏置 76 ( 數值范圍 76...435)
3偏置 152 ( 數值范圍 152...871)
4僅限溫度等級 4；IP67 僅可使用在塵埃環境
5粉塵防爆認證 (D) 僅用于 IP67
6如果需要訂購其它的電纜長度，請參考后面附件的訂購信息
SSI 可編程
|
型號
|
分辨率
|
電源電壓
|
法蘭、防護等級、軸
|
接口
|
連接3
|
|
□/
|
□
|
□
|
□
|
□
|
□
|
AX 70 鋁
AX 71 不銹鋼
|
0010 10 位 單圈
0012 12 位 單圈
0013 13 位 單圈
0014 14 位 單圈
0017 17 位 單圈
1212 12 位 多圈 +12 位 單圈
1213 12 位 多圈 +13 位 單圈
1214 12 位 多圈 +14 位 單圈
1217 12 位 多圈 +17 位 單圈 應要求可提供更高的分辨率
|
E 直流 10 ~ 30V
|
K.42 夾緊，IP64,10mm
K.72 夾緊，IP67,10mm1，2
|
SP SSI 可編程
|
A-F0 軸向電纜，5m
B-F0 徑向電纜，5m
|
1IP67 僅用于溫度等級 4
2粉塵防爆認證 (D) 僅用于 IP67
3如果需要訂購其它的電纜長度，請參考后面附件的訂購信息
AX70/AX71 Profibus防爆光電絕對值編碼器
|
型號
|
分辨率
|
電源電壓
|
法蘭、防護等級、軸
|
接口
|
連接3
|
|
□/
|
□
|
□
|
□
|
□
|
□
|
AX 70 鋁
AX 71 不銹鋼
|
0010 10 位 單圈
0012 12 位 單圈
0013 13 位 單圈
0017 17 位 單圈
1212 12 位 多圈 +12 位 單圈
1213 12 位 多圈 +13 位 單圈
1214 12 位 多圈 +14 位 單圈
|
E 直流 10 ~ 30V
|
K.42 夾緊，IP64,10mm K.72 夾緊，IP67,10mm1，2
|
DP Profibus
|
A-F0 軸向電纜，5m
B-F0 徑向電纜，5m
|
1IP67 僅用于溫度等級 4
2粉塵防爆認證 (D) 僅用于 IP67
3如果需要訂購其它的電纜長度，請參考后面附件的訂購信息
AX70/AX71 CANopen防爆光電絕對值編碼器
|
型號
|
分辨率
|
電源電壓
|
法蘭、防護等級、軸
|
接口
|
連接3
|
|
□
|
□
|
□
|
□
|
□
|
□
|
AX 70 鋁
AX 71 不銹鋼
|
0010 10 位 單圈
0012 12 位 單圈
0013 13 位 單圈
0014 14 位 單圈
0016 16 位 單圈
1212 12 位 多圈 +12 位 單圈
1213 12 位 多圈 +13 位 單圈
1214 12 位 多圈 +14 位 單圈
|
E 直流 10 ~ 30V
|
K.42 夾緊，IP64,10mm K.72 夾緊，IP67,10mm1，2
|
OL CANopen
|
A-F0 軸向電纜，5m
B-F0 徑向電纜，5m
|
1IP67 僅用于溫度等級 4
2粉塵防爆認證 (D) 僅用于 IP67
3如果需要訂購其它的電纜長度，請參考后面附件的訂購信息
AX70/AX71 DeviceNet防爆光電絕對值編碼器
|
型號
|
分辨率
|
電源電壓
|
法蘭、防護等級、軸
|
接口
|
連接3
|
|
□
|
□
|
□
|
□
|
□
|
□
|
AX 70 鋁
AX 71 不銹鋼
|
0010 10 位 單圈
0012 12 位 單圈
0013 13 位 單圈
0014 14 位 單圈
1212 12 位 多圈 +12 位 單圈
1213 12 位 多圈 +13 位 單圈
1214 12 位 多圈 +14 位 單圈
|
E 直流 10 ~ 30V
|
K.42 夾緊，IP64,10mm
K.72 夾緊，IP67,10mm1，2
|
VD DeviceNet
|
A-F0 軸向電纜，5m
B-F0 徑向電纜，5m
|
1IP67 僅用于溫度等級 4
2粉塵防爆認證 (D) 僅用于 IP67
3如果需要訂購其它的電纜長度，請參考后面附件的訂購信息
電纜長度的選擇（對于所有接口）
電纜輸出的類型（連接 A, B, E, F）可選擇以下幾種電纜長度。需要訂購要求的電纜長度， 請增加單獨的代碼到你的訂購代碼后面。應要求可提供更多的電纜長度。
|
代碼
|
電纜長度
|
|
-F0/ 無代碼
|
5 m
|
|
-K0
|
10 m
|
|
-P0
|
15 m
|
|
-U0
|
20 m
|
|
-V0
|
25 m
|
|
-W0
|
30 m
|
|
-X0
|
40 m
|
|
-Y0
|
50 m
|
