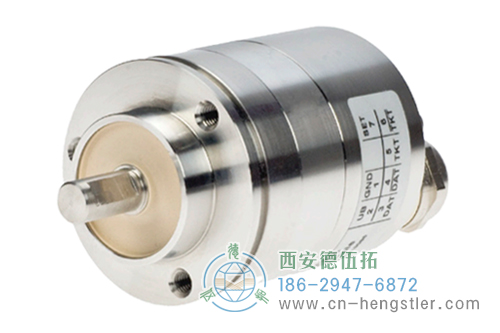

AX65-Profibus重載磁性絕對值防爆編碼器|德國Hengstler(亨士樂)
極其堅固的防爆式多圈絕對值編碼器
通過采礦、氣體和粉塵環境爆炸的 ATEX 認證
可承受 300N 的軸向和徑向負載
極高的抗沖擊和抗振動能力：200 g 抗沖擊；30 g 抗振動
同類產品中結構最為緊湊：安裝深度 80mm；外徑 59mm
螺釘端子帶徑向或軸向電纜輸出
快速、簡便的現場安裝：可操作 DIP 開關
防護等級可達 IP66/IP67
極高的耐腐蝕性：采用優質不銹鋼外殼（1.4404）
接口：Profibus
應用：絞盤，搪瓷生產線，石油化工，裝瓶機，攪拌機，筒倉工程，研磨機，起重機，鉆探設備。



AX65-Profibus重載磁性絕對值防爆編碼器產品規格
外徑：59mm
軸徑或孔徑：10mm（實心軸）
脈沖數或分辨率：單圈12位，多圈12/16位
防護等級：IP66/IP67
最高轉速：6,000 RPM

AX65-Profibus重載磁性絕對值防爆編碼器機械參數
最高轉速：1,500 RPM，短時 6,000RPM
典型啟動轉矩：<5Ncm

AX65-Profibus重載磁性絕對值防爆編碼器電氣參數
輸入功率： DC 10~30V，典型空載電流100mA

AX65-Profibus重載磁性絕對值防爆編碼器環境參數
工作溫度：氣體：-40~+60°C，粉塵：-20~+60°C
儲存溫度：-25~+85°C

AX65-Profibus重載磁性絕對值防爆編碼器防爆等級
絕對值型軸編碼器 ACURO 系列中的 AX65 可以應用于符合防爆外殼“Exd”的防爆設計。
產品的合格聲明保證：AX65 符合歐洲標準 EN 60079-0：2009、EN 60079-1：2009 和 EN
6007931：2009 中的安全與健康要求。
因此，批準產品應用在有爆炸危險的區域。
準則
氣體環境：Ex ll 2G Ex db ll C T4
粉塵環境：Ex ll 2D Ex tb IIIC IP6X T135℃ IP6X
采礦環境：Ex I M2 Ex db I
AX65 采用不銹鋼外殼，因此可以在海上應用、環境條件惡劣的場合以及食品工業。

AX70/AX71-SSI防爆光電絕對值編碼器適用行業
　工廠自動化　　　　　石油&天然氣

AX65-Profibus重載磁性絕對值防爆編碼器技術參數

技術數據（機械）

外殼直徑	59mm
軸直徑	10mm（實心軸）
法蘭（外殼安裝）	同步夾緊法蘭
軸端防護等級 (EN60529)	IP66 / IP67
外殼防護等級 (EN60529)	IP66 / IP67
軸向/徑向軸負載	最大值：300 N / 300 N
最高轉速	1500 rpm, 6000rpm（短時 <1s）
額定轉速	1500rpm
典型啟動轉矩	≤ 4.5 Ncm
轉動慣量	約 25 gcm2
抗振動 (IEC 68-2-6)	300 m/s2(50~2000Hz)
抗沖擊 (IEC 68-2-27)	2000 m/s2(3ms)
環境溫度1	Ex db IIC T4：-40℃ ~ +60℃ Ex tb IIIC T135℃ /Ex db I：-20℃ ~ +60℃
儲存溫度	-25℃ ~ +85℃
軸材料	不銹鋼
外殼材料	不銹鋼
重量	約 1300g（不帶電纜）
連接2	采用 1 x M20x1.5 螺紋連接件，軸向或徑向 采用 2x M20x1.5 螺紋連接件，徑向

¹取決于速度
²無電纜密封套

技術數據（電氣）

電源電壓	DC 10 ~ 30V
典型空載電流	220mA（單圈），250mA（多圈）
推薦外部保險	T0.25A
單圈分辨率	12 位
多圈分辨率	12 位
輸出代碼	二進制
行規 / 協議	Profibus DP C2 類編碼器行規（可參數化顯示）
可編程	分辨率，預置值，方向
集成的特殊功能	速度，加速度，運行時間
波特率	自動設置，波特率范圍在 9.6k 至 12M 之間
設備地址	通過 DIP 開關設置，通過總線（可選）
總線終端電阻器	通過 DIP 開關設置

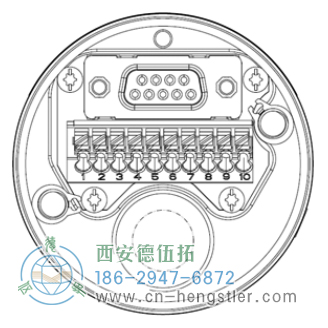

電氣連接 Profibus

顏色/印刷號	接頭排	信號
白色 /1	1	UB in 10 ~ 30V DC
棕色 /2	2	0V (GND 電源電壓 )
綠色 /3	3	UB out
黃色 /4	4	0V out
灰色 /5	5	B in
粉色 /6	6	A in
藍色 /7	7	B out
紅色 /8	8	A out
	9	未連接
	10	PE
屏蔽		電纜屏蔽層被連接到外殼
接線螺釘		可以額外連接一個接地導線

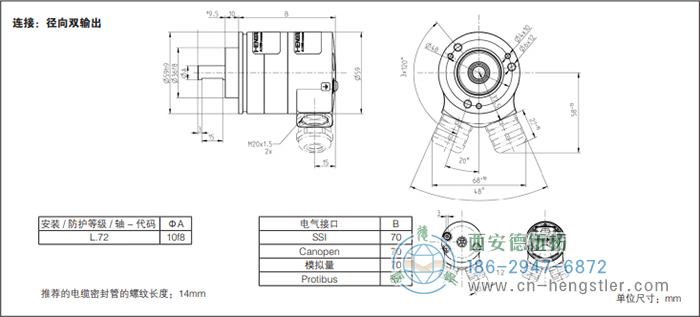

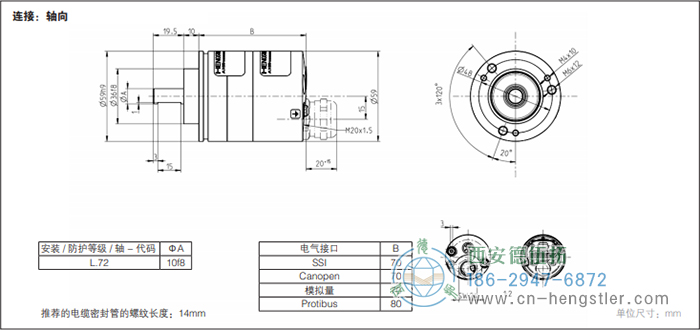

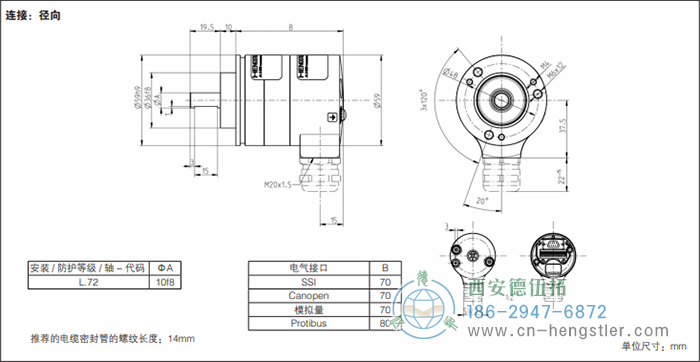

AX65-Profibus重載磁性絕對值防爆編碼器外形及安裝尺寸

AX65-Profibus重載磁性絕對值防爆編碼器編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的德國Hengstler(亨士樂)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

型號	分辨率1	電源電壓	法蘭、防護等級、軸	接口	連接6
□	□	□	□	□	□
AX65	1212 12 位多圈 + 1212 12 位單圈	E DC 10 ~ 30V	L.72 同步夾緊法蘭， IP67，10mm	DP Profibus	0 1 x M20x1.5 螺紋連接件，軸向 1 1 x M20x1.5 螺紋連接件，徑向 2 2 x M20x1.5 螺紋連接件，徑向

¹應要求可提供其它分辨率
