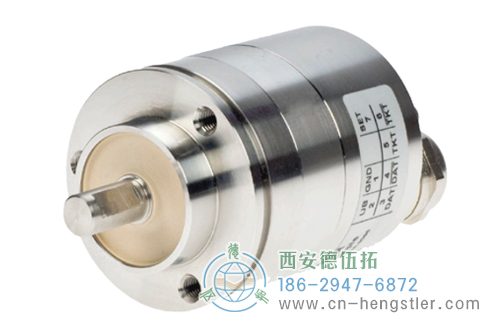

AX65-SSI重載磁性絕對值防爆編碼器|德國Hengstler(亨士樂)
極其堅固的防爆多圈絕對值編碼器
通過防采礦、氣體和粉塵環境爆炸的ATEX認證
可承受300N的軸向和徑向負載
極高的抗沖擊和抗振動能力：200 g抗沖擊；20 g抗振動
同類產品中結構最為緊湊：安裝深度 70mm；外徑 59mm
螺釘端子帶徑向或軸向電纜輸出
快速、簡便的現場安裝：可操作 DIP 開關
防護等級可達 IP66/IP67
極高的耐腐蝕性：采用優質不銹鋼外殼（1.4404）
應用：絞盤，搪瓷生產線，石油化工，裝瓶機，攪拌機，筒倉工程，研磨機，起重機，鉆探設備。



AX65-SSI重載磁性絕對值防爆編碼器產品規格
外徑：59mm
軸徑或孔徑：10mm（實心軸）
脈沖數或分辨率：單圈12位
防護等級：IP66/IP67
最高轉速：6,000 RPM

AX65-SSI重載磁性絕對值防爆編碼器機械參數
典型啟動轉矩：<4.5Ncm

AX65-SSI重載磁性絕對值防爆編碼器電氣參數
輸入功率： DC 10~30V，典型空載電流200mA

AX65-SSI重載磁性絕對值防爆編碼器環境參數
工作溫度：-40~+60°C
儲存溫度：-20~+85°C

AX65-SSI重載磁性絕對值防爆編碼器防爆等級
絕對值型軸編碼器 ACURO-XR 系列中的 AX65 可以應用于符合防爆外殼“Exd”的防爆設計。
產品已取得防爆型式試驗認證證書IBExU10ATEX1172 X,AX65符合EN IEC 60079-0:2018;EN 60079-1:2014和EN 60079-31:2014的安全和健康要求。
此外，編碼器根據IECEx標準IEC 60079-0:2017版本7.0；IEC 60079-1:2014第7版和IEC 60079-31:2013第2版認證。確保符合IECEx IBE 12.0017X認證。
因此該產品經批準可以應用于爆炸危險區域，防爆分類如下：
氣體環境：Ex ll 2G Ex db llC T4 Gb
粉塵環境：Ex ll 2D Ex tb IIIC T135℃ Db
煤礦環境：Ex I M2 Ex db I Mb
AX65 帶有不銹鋼外殼，因此可以在海上應用、環境條件惡劣的場合和食品工業中使用。

AX70/AX71-SSI防爆光電絕對值編碼器適用行業
　工廠自動化　　　　　石油&天然氣

AX65-SSI重載磁性絕對值防爆編碼器技術參數

技術數據（機械）

外殼直徑	59mm
軸直徑	10mm（實心軸）
法蘭（外殼安裝）	同步夾緊法蘭
軸端防護等級 (EN 60529/A1: 2000-02)	IP66 / IP67
外殼防護等級 (EN 60529/A1: 2000-02)	IP66 / IP67
軸向/徑向軸負載	最大值：300 N / 300 N
最高轉速	3000 rpm, 6000 rpm（短時 <1s）
額定轉速	1500rpm
典型啟動轉矩	≤ 4.5 Ncm
轉動慣量	約 25 gcm2
抗振動 (DIN EN 60068-2-6:2008)	300 m/s2(50~2000Hz)
抗沖擊 (DIN EN 60068-2-27:2010)	2000 m/s2(3ms)
環境溫度	Ex db IIC T4 Gb：-40 ℃ ~ +60 ℃ Ex tb IIIC T135℃ Db /Ex db I Mb：-40 ℃ ~ +60 ℃
儲存溫度1	-25℃ ~ +85℃
軸材料	不銹鋼
外殼材料	不銹鋼（1.4404）
重量	約 1300g（不帶電纜）
連接2	采用 1 x M20x1.5 螺紋連接件，軸向或徑向 采用 2x M20x1.5 螺紋連接件，徑向

¹由于包裝材料造成
²無電纜密封套

技術數據（電氣）

電源電壓	DC 10 ~ 30V
典型空載電流	200 mA
推薦外部保險	T0.2A
消耗功率	最大 2W
單圈分辨率	12 位
輸出代碼	格雷碼或二進制
驅動器	時鐘和數據 /RS422
絕對精度	±1°
重復精度	±0.2°
控制輸入	預置值，方向

SSI推薦數據傳輸速率
對于時鐘 / 時鐘和數據 / 數據請使用雙絞線，最大數據傳輸率取決于電纜長度。

電纜長度	頻率
< 25m	< 800 kHz
< 50 m	< 400 kHz
< 100 m	< 300 kHz
< 200 m	< 200 kHz
< 400 m	< 100 kHz

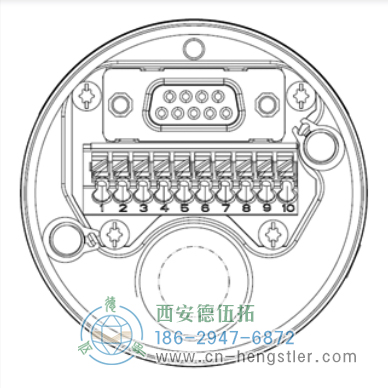

電氣連接 SSI

顏色/印刷號	接頭排	信號
白色 /1	1	直流　10 ~ 30V
棕色 /2	2	0V (GND 電源電壓 )
綠色 /3	3	時鐘
黃色 /4	4	時鐘
灰色 /5	5	數據
粉色 /6	6	數據
藍色 /7	7	方向
紅色 /8	8	預置值（設置到 0）
	9	未連接
	10	PE
屏蔽		電纜屏蔽層被連接到外殼
接線螺釘		可以額外連接一個接地導線

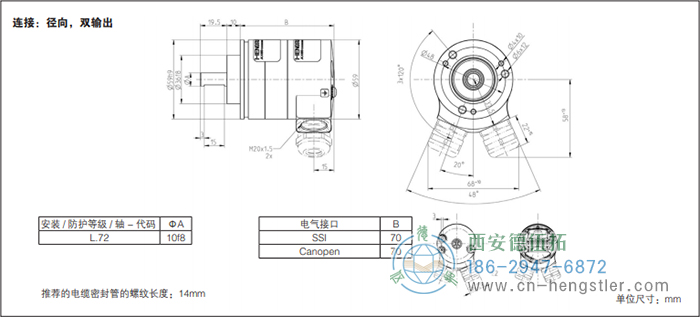

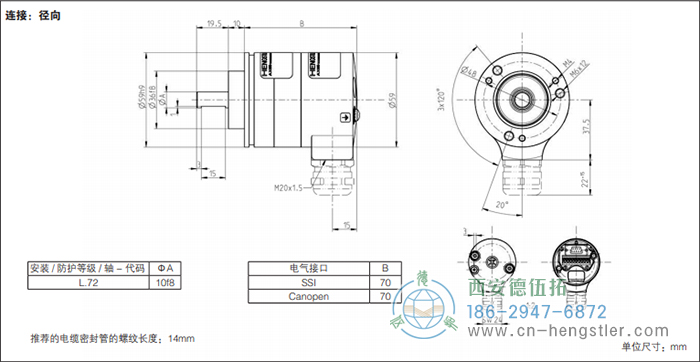

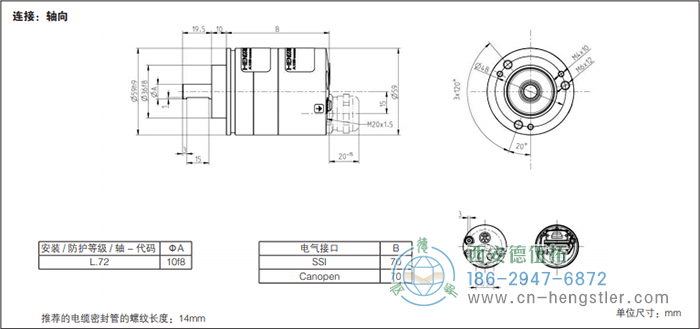

AX65-SSI重載磁性絕對值防爆編碼器外形及安裝尺寸

AX65-SSI重載磁性絕對值防爆編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的德國Hengstler(亨士樂)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

型號	分辨率	電源電壓	法蘭、防護等級、軸	接口	連接
□	/□	□	□	□	□
AX65	0012 12 位單圈	E DC 10 ~ 30V	L.72 同步夾緊法蘭， IP66/67，10mm	SG SSI 格雷碼 SB SSI 二進制	0 1 x M20x1.5 螺紋連接件，軸向 1 1 x M20x1.5 螺紋連接件，徑向 2 2 x M20x1.5 螺紋連接件，徑向
