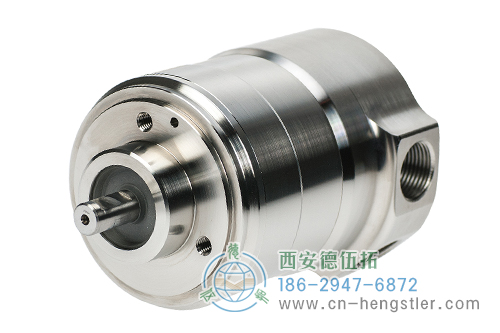

AX73-BISS/SSI防爆光電絕對值編碼器|德國Hengstler(亨士樂)
具備A TE X和IE C E x氣體和粉塵防爆認證
絕對定位精度達到35"
單圈分辨率最高22位，多圈分辨率12位（4096圈）
純光學多圈齒輪箱結構
可提供S S I/B IS S和P rofibus接口
簡單快捷的安裝
堅固設計
采用高等級不銹鋼殼體（1.4404/A IS I 316L)
防護等級最高IP 66/67
應用場合： 卷揚機，橋架，鉆機和其他石油天然氣設備，油漆噴涂工廠，化工廠等。



AX73是ACURO-Xproof防爆絕對值軸編碼器產品線的新成員，符合型式檢驗證書ITS 14ATEX17991X標準，同時滿足EN 60079-0：2012；EN 60079-1：2007和EN 60079-31：2009對于安全和健康的要求。通過產品通過了IECEx防爆認證，符合IEC 60079-0：2011；IEC 60079-1：2007-04和IEC 60079-31：2008要求。因此AX73適合
以下危險區域使用：
氣體：Exll 2G Ex d llC T4
粉塵：Ex ll 2G Ex tb lllC T130 Db

AX73-BISS/SSI防爆光電絕對值編碼器產品規格
外徑：73.5 mm / 76 mm
軸徑或孔徑：10 mm
脈沖數或分辨率：多圈12位, 單圈10-22位
防護等級：IP66/IP67
最高轉速：3000rpm

AX73-BISS/SSI防爆光電絕對值編碼器機械特性
外徑：73.5/76mm
軸徑：10mm
最大轉速：3000 RPM

AX73-BISS/SSI防爆光電絕對值編碼器電氣特性
電源電壓：直流 10~30V
最大空載電流：220mA

AX73-BISS/SSI防爆光電絕對值編碼器環境特性
軸端防護等級：IP67
外殼防護等級：IP66/67
工作溫度：-40°C~+70°C
儲存溫度：-20°C~+80°C

AX73-BISS/SSI防爆光電絕對值編碼器使危險環境下安裝使用編碼器更容易研發一臺在危險環境下使用的設備，如何選擇正確的編碼器是一項很重要的工作。選擇一款本身具有防爆特性的傳感器是毋容置疑的。除此之外還應該考慮到傳感器工作的環境，例如安裝位置是否有強烈的震動沖擊，工作環境中是否有腐蝕性物質。當然傳感器本身是否能滿足高精度的要求也是不可忽視的因素。
H engstler考慮到全部這些因素，推出了全系列防爆型絕對值編碼器AX73.該產品可以提供SSI/BiSS和Profibus接口，完善了Hengstler防爆型編碼器在危險環境下應用的產品線。
AX73編碼器的光電掃描系統提供了高精度和高分辨率傳感信號，而且可以抵抗外部磁場的干擾。
AX73的連接概念允許將連線和最終的編碼器安裝分開進行。這樣在安裝時，可以明顯的節省很多成本，連線可以在之前完成。在緊急服務情況下更換更快，因?yàn)榭梢灾苯影蔚艟幋a器電纜插到更換的編碼器上。
AX73具備ATEX和IECEx防爆認證。這些認證被全球幾乎所有國家承認。

AX73-BISS/SSI防爆光電絕對值編碼器適用行業

　工廠自動化　　　　　石油&天然氣

　風電

AX73-BISS/SSI防爆光電絕對值編碼器技術參數

技術數據（機械）

外殼直徑	73.5mm / 76mm
軸徑	10mm
法蘭	夾緊法蘭，孔3×M6
軸端防護等級 (E N 60529/A 1：2000-02)	IP67
外殼防護等級 (E N 60529/A 1：2000-02)	IP66/IP67
軸載荷(軸向/徑向)	100N/40N
最高速度	3000rpm
額定轉速	1500rpm
啟動轉矩	≤4 N cm
慣量	大約30gcm2
抗振動 (D IN E N 60068-2-6:2008)	100m/s2(60 ... 2000H z)
抗沖擊 (D IN E N 60068-2-27:2010)	1000m/s2(6m s)
環境溫度	-40°C ...+70°C
存儲溫度	-20°C ...+80°C
外殼材料	不銹鋼(1.4404/316L)
重量	大約2200g
連接方式	接線盒帶2×M 20×1.5螺紋，徑向

技術數據（電氣）

設計標準	符合EN 61010-1，防護等級III,污染等級2，過電壓等級II
EMC	噪音發射符合EN 61326-1組1，等級B； 抗干擾度符合EN 61326-1組1，等級A；
供電電壓	DC 10 - 30V 帶極性保護

技術數據（電氣） Profibus

空載消耗電流	230mA
推薦外部熔斷器	T 0.25A
消耗功率	大約1.5-2W
單圈分辨率	10-14位
多圈分辨率	12位
驅動	RS485
協議	Profibus DP class2
波特率	在9.6K到12M Baud范圍內自動調節
設備地址	通過D IP開關設置
線性度	±1/2LSB（分辨率13,14,25,26位下±1LSB）
編碼方式	二進制

技術數據（電氣） SSI / BiSS

空載消耗電流	200 mA
推薦外部熔斷器	T 0.25A
消耗功率	大約1.5-2W
單圈分辨率	10-22位
多圈分辨率	12位
輸出編碼	格雷碼和二進制碼
線/驅動	RS422
輸入控制	方向

AX73-BISS/SSI防爆光電絕對值編碼器外形及安裝尺寸

AX73-BISS/SSI防爆光電絕對值編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的德國Hengstler(亨士樂)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

型號	分辨率	電源電壓	法蘭、防護等級、軸徑	接口	連接方式
□	/□	□	□	□	□
AX73	0010 10 位(單圈） 0012 12 位(單圈） 0013 13 位(單圈） 0014 14 位(單圈） 0017 17 位(單圈）* 0019 19 位(單圈）* 0022 22 位(單圈）* 0360 360 單圈增量* 0720 720 單圈增量* 1212 12 位(多圈) + 12 位(單圈） 1213 12 位(多圈) + 13 位(單圈） 1214 12 位(多圈) + 14 位(單圈） 1217 12 位(多圈) + 17 位(單圈）* 1219 12 位(多圈) + 19 位(單圈）* 1222 12 位(多圈) + 22 位(單圈）*	E DC 10 ~ 30V	L.72 同步夾緊法蘭， IP67，10mm	DP Profibus SB SSI二進制 SG SSI格雷碼 BI BiSS-B BE BiSS-C	2 接線盒帶2×M 20×1.5螺紋， 徑向

*僅對SSI/BiSS接口有效
