AC58-EtherCAT光電絕對值編碼器|德國Hengstler(亨士樂)
單圈+多圈分辨率可達32位
循環時間62.5微秒

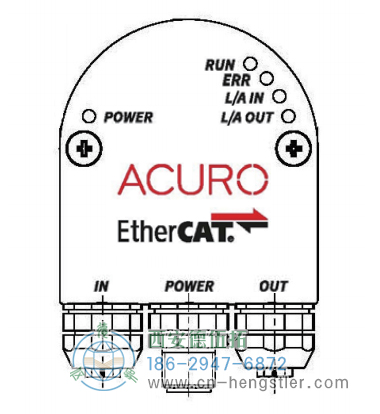

診斷LED燈
設備數據：位置、速度、溫度、診斷數據、報警
設備配置：分辨率、總測量范圍、預置值、偏置值、方向、位置限制值、 比例縮放、殘值功能、速度限制、溫度限制
寬溫范圍 -40℃...+85℃
同級別最好的抗沖擊和振動性能
多種的選項可選



AC58-EtherCAT光電絕對值編碼器產品規格
外徑：58mm
軸徑或孔徑：6 mm / 8 mm / 9.52 mm (3/8 英寸) / 10 mm / 12 mm (實心 軸 )9.52 mm (3/8 英寸) / 10 mm / 12 mm / 12.7 mm (1/2 英寸) / 14 mm (軸套) 其它尺寸應要求可以提供
脈沖數或分辨率：單圈分辨率10 - 22 位，多圈分辨率12 位 (總分辨率最大32位)
防護等級：IP64 或IP67
最高轉速：12,000 RPM

AC58-EtherCAT光電絕對值編碼器機械特性
外徑：58mm
軸徑：6 mm / 8 mm / 9.52 mm (3/8 英寸) / 10 mm / 12 mm (實心 軸 )9.52 mm (3/8 英寸) / 10 mm / 12 mm / 12.7 mm (1/2 英寸) / 14 mm (軸套) 其它尺寸應要求可以提供
最大轉速：10,000 U/min (連續)，12,000 U/min (連續)

AC58-EtherCAT光電絕對值編碼器電氣特性
電源電壓:DC 7 - 30 V
無負載電流（典型） 24V: 85 mA (單圈) max; 200 mA (多圈)

AC58-EtherCAT光電絕對值編碼器環境特性
軸端防護等級（EN60529）：IP64或IP67
外殼防護等級（EN60529）：IP65或IP67
工作溫度：-40°C~+85°C
儲存溫度：-40°C~+85°C

AC58-EtherCAT光電絕對值編碼器適用行業

　機床　　　　　伺服電機

　風電　　　　　工廠自動化

　工程機械　　　　　醫療影像

　冶金行業　　　　　造紙

　航空

AC58-EtherCAT光電絕對值編碼器技術參數

技術數據（機械）

外徑	58mm
軸徑	6 mm / 8 mm / 9.52 mm (3/8 英寸) / 10 mm / 12 mm (實心 軸) 9.52 mm (3/8 英寸) / 10 mm / 12 mm / 12.7 mm (1/2 英寸) / 14 mm (軸套) 其它尺寸應要求可以提供。
法蘭安裝	同步法蘭，夾緊法蘭，方形法蘭，彈片安裝
軸端防護等級 (EN 60529)	IP64 或 IP67
外殼防護等級(EN 60529)	IP65 和 IP67
軸載荷 軸向 / 徑向	40 N / 80 N
匹配軸允許軸向跳動 (盲孔軸)	±1.5mm
匹配軸允許徑向軸跳(盲孔軸)	±0.2 mm
最高轉速	最高 10,000 U/min (連續) 最高 12,000 U/min (短時)
啟動轉矩1	≤ 0.05 Nm (可按照要求進行定制)
慣量	約 3.8 x 10-6 kgm2
震動 (DIN EN 60068-2-6)	300 m/s2 (10 - 2000 Hz)
沖擊 (DIN EN 60068-2-27)	4000m/s2(6ms)
運行環境溫度	-40°C ... +85°C
存儲溫度	-40°C ... +85°C
軸材質	不銹鋼
外殼材質	鋁 (不銹鋼版本型號為AC61 EtherCAT)
重量	大約 420 g (單圈) / 450 g (多圈)
連接	總線罩殼帶3x M12 連接器

¹在20°C情況下

技術數據（電氣）

整體設計	根據 DIN EN 61010-1, 防護等級 III, 污染等級 2, 過電壓等級 II
供電電壓	DC 7 - 30 V
無負載電流（典型）	24V: 85 mA (單圈) max; 200 mA (多圈)
單圈分辨率	10 - 22 Bit
多圈分辨率	12 Bit (整體分辨率最高34 bits)
數據輸出格式	二進制
協議類型	EtherCAT CoE, FoE
線性度	±? LSB 最大到14位
絕對定位精度 (典型值.)	±35"
重復定位精度 (典型值.)	±10"
設備數據	位置，速度，加速度，診斷信息，報警
設備配置	分辨率、總測量范圍、預置值、偏置值、方向、 位置限制值、比例縮放、殘值功能、速度限制、 溫度限制
數值更新的循環時間	62,5微秒

¹⁾ 配置文件支持 4.1 和4.2 （根據 2008年12月定義的4.1 和 三月 2017更新的4.2功能要求）

電氣連接 總線罩殼帶3×M12連接器

針腳	總線輸入端口	電源	總線輸出端口
1	TxD+	UB in	TxD+
2	RxD+	N.C	RxD+
3	TxD-	0 V in	TxD-
4	RxD-	N.C.	RxD-
屏蔽	屏蔽1	屏蔽1	屏蔽1

¹ 屏蔽連接到編碼器外殼

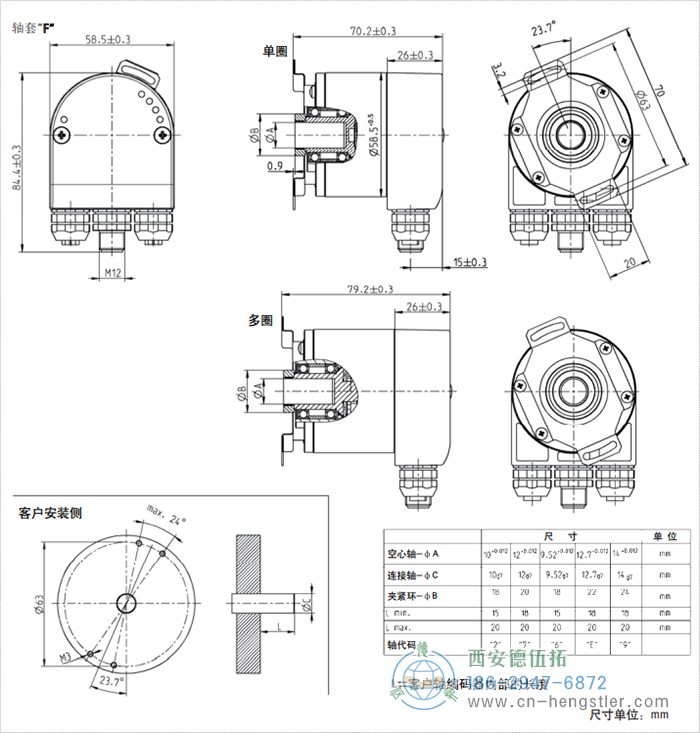

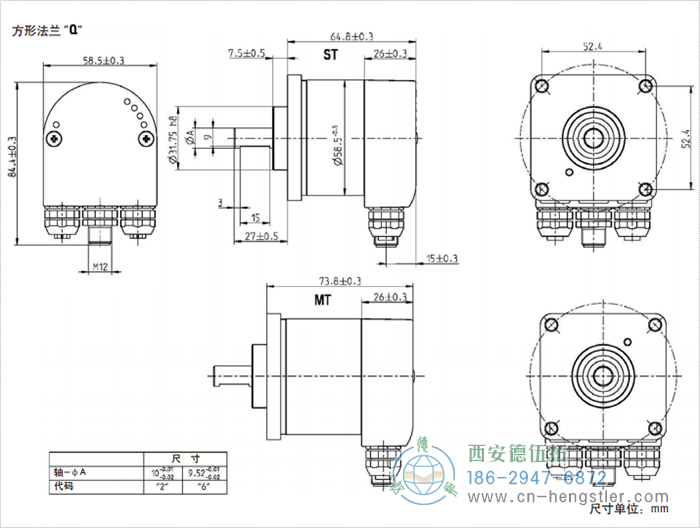

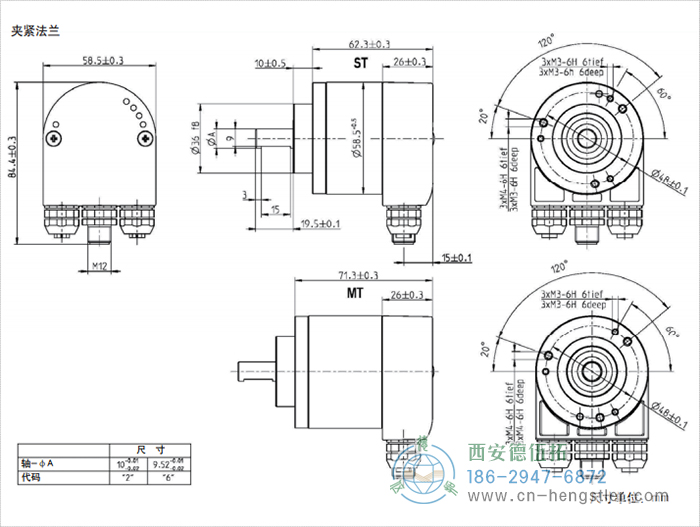

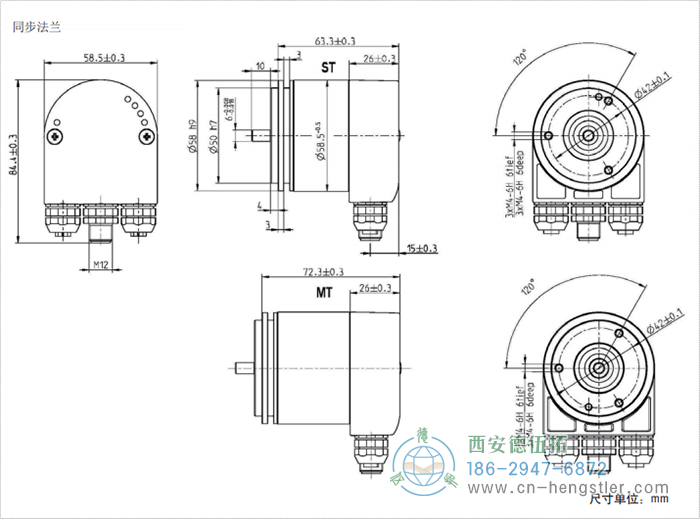

AC58-EtherCAT光電絕對值編碼器外形及安裝尺寸

AC58-EtherCAT光電絕對值編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的德國Hengstler(亨士樂)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

型號	分辨率	供電電壓	法蘭、防護等級、軸徑	通信界面	連接方式
□	/□	□	□	□	□
AC58	0010 10 位單圈 0012 12 位單圈 0013 13 位單圈 0014 14 位單圈 0016 16 位單圈 0017 17 位單圈 0018 18 位單圈 0019 19 位單圈 0020 20 位單圈 0022 22 位單圈 1212 12 位單圈 + 12 位單圈 1213 12 位單圈 + 13 位單圈 1214 12 位單圈 + 14 位單圈 1216 12 位單圈 + 16 位單圈 1217 12 位單圈 + 17 位單圈 1218 12 位單圈 + 18 位單圈 1219 12 位單圈 + 19 位單圈 1220 12 位單圈 + 20 位單圈 應要求可提供其它分辨率	E DC 7 - 30V	S.41 同步法蘭, IP651 , 6 mm S.71 同步法蘭, IP67, 6 mm K.42 夾緊法蘭, IP651 , 10 mm K.46 夾緊法蘭, IP651 , 9.52 mm K.47 夾緊法蘭, IP651 , 12 mm K.4C 夾緊法蘭, IP651 , 8 mm K.72 夾緊法蘭, IP67, 10 mm K.76 夾緊法蘭, IP67, 9.52 mm K.77 夾緊法蘭, IP67, 12 mm K.7C 夾緊法蘭, IP67, 8 mm F.42 彈簧片, IP651 , 軸套 10 mm, 前夾緊環安裝 F.46 彈簧片, IP65 1 , 軸套 9,52 mm, 前夾緊環安裝 F.47 彈簧片, IP651 , 軸套 12 mm, 前夾緊環安裝 F.4E 彈簧片, IP65 1 , 軸套, 12.7 mm, 前夾緊環安裝 F.49 彈簧片, IP651 , 軸套, 14 mm, 前夾緊環安裝 F.77 彈簧片, IP67, 軸套, 12 mm, 前夾緊環安裝 Q.42 方形法蘭, IP651 , 10 mm Q.46 方形法蘭, IP651 , 9.52 mm Q.72 方形法蘭, IP67, 10 mm Q.76 方形法蘭, IP67, 9.52 mm	EC EtherCAT	R 總線罩殼 3x M12 連接器

¹ 軸端防護等級 IP64 (符合 EN 60529)
首選的“法蘭,防護等級,軸”用粗體標示，這些產品的交貨期更短。

AC58-EtherCAT光電絕對值編碼器彈性聯軸器
AC58-EtherCAT光電絕對值編碼器彈性安裝附件

附件	孔徑 d1/d2	訂購代碼
波紋管聯軸器	6 mm / 6 mm	3 520 068
波紋管聯軸器	8 mm / 10 mm	3 520 077
波紋管聯軸器	10 mm / 10 mm	3 520 037
盤式聯軸器	6 mm / 6 mm	0 070 663
絕緣盤式聯軸器	6 mm / 6 mm	3 520 081
絕緣盤式聯軸器	6 mm / 10 mm	3 520 082
絕緣盤式聯軸器	10 mm / 10 mm	3 520 088
螺旋式聯軸器 19/28	5 mm / 6 mm	3 520 035
螺旋式聯軸器19/28	6 mm / 6 mm	0 070 653
螺旋式聯軸器 25/32	6 mm / 9.53 mm	3 520 052
螺旋式聯軸器 25/32	6 mm / 10 mm	3 520 066
螺旋式聯軸器 25/32	10 mm / 10 mm	3 520 074
螺旋式聯軸器 25/32	10 mm / 12 mm	3 520 065

附件	訂購代碼
用于M4的夾緊偏心 (一套3個)	1 522 300
直角安裝支架 (塑料), 用于 RI 58和 AC 58的夾緊法蘭 (包含固定材料)	1 522 329
用于軸套的彈簧片	1 531 188
安裝罩 (塑料), 用于 RI 58和AC 58 ( 包括夾緊偏心和固定材料)	1 522 330
方形法蘭適配器 58 x 58 mm, 用于 RI 58和 AC 58 的夾緊法蘭 (包含固定材料)	1 522 326
方形法蘭適配器 80 x 80 mm, 用于 RI 58和AC 58 的夾緊法蘭 (包含固定材料)	1 522 327
同步法蘭適配器 , 用于 RI 58和AC 58 的夾緊法蘭 (包含固定材料)	1 522 328
用于 M3的同步法蘭夾緊偏心d6.5 (一套3個)	0 070 655
