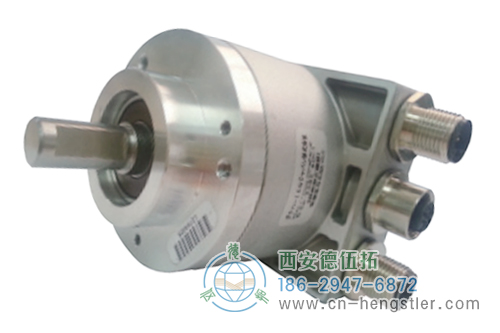

AC58-CC-Link光電絕對值型編碼器|德國Hengstler(亨士樂)
集成CC-Link接口
分辨率：單圈17位(最大)/多圈12位(最大值)
機械齒輪多圈絕對值編碼器
各種控制功能：自診斷報警/預置/旋轉方向設置
電氣連接選項：M12連接器或輸出電纜
具有UL,CE和CC-Link認證
AC58-CC-Link光電絕對值型編碼器產品規格
外徑：58mm
軸徑或孔徑：6mm / 10mm(實心軸) 10mm / 12mm(軸套)
脈沖數或分辨率：多圈12位，單圈10-14位
防護等級：IP64/IP67
最高轉速：12,000 RPM
AC58-CC-Link光電絕對值型編碼器機械特性
外徑：58mm
軸徑：6mm/10mm（實心軸）,10mm/12mm（空心軸）
最大轉速：10000 RPM（連續），12000（短時）
AC58-CC-Link光電絕對值型編碼器電氣特性
電源電壓：DC 10~30V
最大空載電流：100mA(DC 24V), 200mA(DC 10V)
AC58-CC-Link光電絕對值型編碼器環境特性
軸端防護等級（EN60529）：IP64或IP67
外殼防護等級（EN60529）：IP67
工作溫度：-20°C~+85°C
儲存溫度：-20°C~+85°C
AC58-EtherCAT光電絕對值編碼器適用行業
機床
伺服電機
風電
工廠自動化
工程機械
醫療影像
冶金行業
造紙
AC58-EtherCAT光電絕對值編碼器技術參數
技術數據（機械）
|
外殼直徑
|
58mm
|
|
軸端防護等級
|
IP64 或 IP67
|
|
外殼防護等級
|
IP67
|
|
法蘭(外殼的安裝)
|
同步法蘭，夾緊法蘭，帶彈簧片的軸套
|
|
最高轉速
|
連續：10,000 U/min-1
短時：12,000 U/min-1
|
|
啟動轉矩
|
< 0.01 Nm
|
|
啟動慣量
|
3.8 x 10-6 kgm2
|
抗震動
(IEC 68-2-6)
|
100 m/s2 (10 - 2000 Hz)
|
抗沖擊
(IEC 68-2-27)
|
1000m/s2(6ms)
|
|
工作溫度
|
-20°C`+85°C
|
|
存儲溫度
|
-20°C`+85°C
|
|
相對濕度
|
35`85%
|
|
軸材質
|
不銹鋼
|
|
外殼材質
|
鋁
|
|
軸承壽命
|
30,000小時(在6,000rpm,35%額定軸負載)
|
|
重量
|
450g
|
技術數據（電氣）
|
電源電壓
|
直流10`30V
|
|
最大空載電流
|
100mA(DC 24V),200mA(DC 10V)
|
|
接口
|
RS485
|
|
協議
|
CC-Lindk Ver1.10或Ver2.00(占用1個站)
|
|
可編程設置
|
預置、方向
|
|
單圈分辨率
|
12`17位
|
|
多圈分辨率
|
12位
|
|
線性
|
±12LSB(14位以上±1LSB)
|
|
輸出代碼
|
二進制
|
|
總線最大可連接站數
|
42
|
|
波特率
|
通過旋轉開關設置，
可選156kbps,625kbps,2.5Mbps,5Mbps,110Mbps
|
|
通過撥碼開關的設置
|
站地址，傳輸速率，終端電阻
|
|
絕緣阻抗
|
>20MΩ
|
適合的規范
|
UL
|
UL508文件號E304980
|
|
EMC
|
EN61327(類A)
|

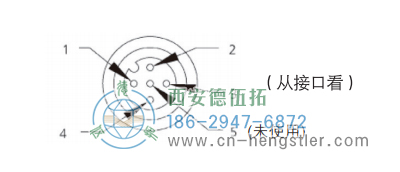

電氣連接 連接器類型

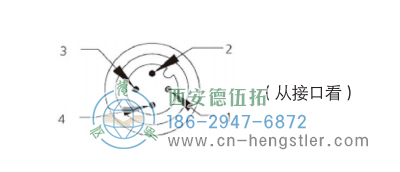

◆ 外殼用CC-Link插座(2個)，位于編碼器總線罩殼兩端
|
引腳號
|
信號名
|
|
4
|
DA
|
|
3
|
DB
|
|
2
|
DG
|
|
1
|
SLD
|
兩個插座被用作連接輸入和輸出信號

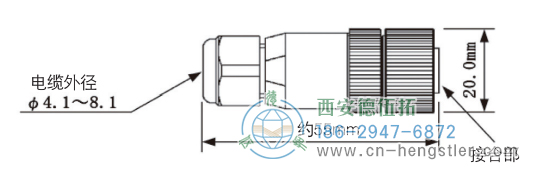

◆ 與CC-Link外殼插座匹配的組合接頭(2個)：推薦產品(日本W(wǎng)oodhead生產的CC-Link母接頭，型號：8A4000-32)
|
引腳號
|
線色
|
信號名
|
|
4
|
棕色
|
DA
|
|
3
|
白色
|
DB
|
|
2
|
黃色
|
DG
|
|
1
|
黑色
|
SLD
|
將接頭螺絲卸下，按照上表定義將CC-Link電纜接上。

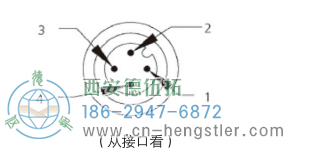

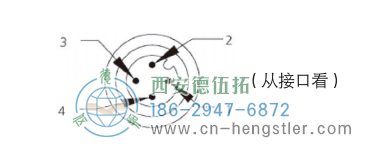

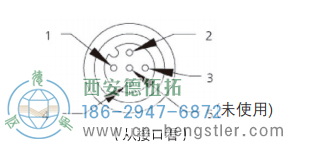

◆ 外殼用電源插座(1個)：位于編碼器總線罩殼中間
|
引腳號
|
線色
|
說明
|
|
1
|
棕色
|
DC10`30V
|
|
2
|
白色
|
DC10`30V
|
|
3
|
黃色
|
GND(0V)
|
|
4
|
黑色
|
GND(0V)
|
◆ 電源用接頭(1個)：推薦產品 Phoenix生產的M12插塞式接頭
|
引腳號
|
線色
|
信號名
|
說明
|
|
1
|
棕色
|
+
|
DC10`30V
|
|
2
|
白色
|
+
|
DC10`30V
|
|
3
|
黃色
|
-
|
GND(0V)
|
|
4
|
黑色
|
-
|
GND(0V)
|
電纜輸出類型
◆ CC-Link接線用電纜(2根)，總線罩殼直接安裝
|
線色
|
信號名
|
|
棕色
|
DA
|
|
白色
|
DB
|
|
黃色
|
DG
|
|
黑色
|
SLD
|
電纜末端Y端子上面標識信號的軟管。
壓接端子：1.25Y-3.5 Nichifu同等品。
◆ 電源接線用插座(1個)，位于編碼器總線罩殼中間
|
引腳線
|
信號名
|
說膽
|
|
1
|
+
|
DC 10`30V
|
|
2
|
+
|
DC 10`30V
|
|
3
|
-
|
GND(0V)
|
|
4
|
-
|
GND(0V)
|
◆ 電源用電纜(1根)：附帶(Phoenix生產的M12插塞式接頭)
|
引腳號
|
線色
|
信號名
|
說明
|
|
1
|
棕色
|
+
|
DC10`30V
|
|
2
|
白色
|
+
|
DC10`30V
|
|
3
|
黃色
|
-
|
GND(0V)
|
|
4
|
黑色
|
-
|
GND(0V)
|
電纜末端Y端子上面標識信號的軟管。
壓接端子：1.25Y-3.5 Nichifu同等品。
推薦連接器選項(連接選項為R2時)
|
型號
|
說明
|
|
MCR-CF0
|
通訊連接器+5m電纜(型號：CC20A-J30-M050)×2根
電源電纜5m(型號：SAC-4PM12MS/5.0-PUR)×1根
|
|
MCR-C
|
通信連接器(型號：8A4000-32)×2個
5m電源電纜(型號：SAC-4PM12MS/5.0-PUR)×1根
|
|
BG12092
|
(終端保護未使用的連接器)防水帽
|
通信電纜長度(Z2型)
(請加入到選擇型號配置的末尾)
|
-D0
|
3m
|
|
-F0
|
5m
|
|
-K0
|
10m
|
|
-P0
|
15m
|
|
-U0
|
20m
|
|
-V0
|
25m
|

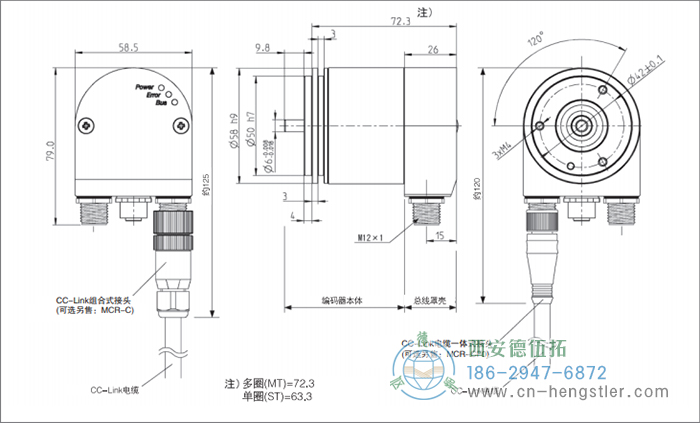

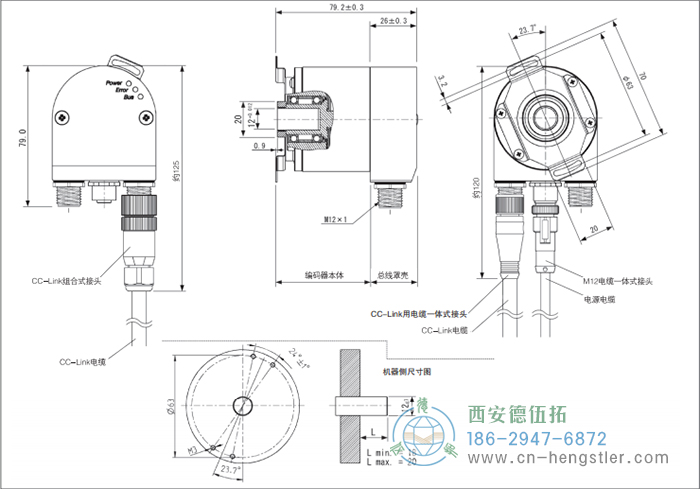

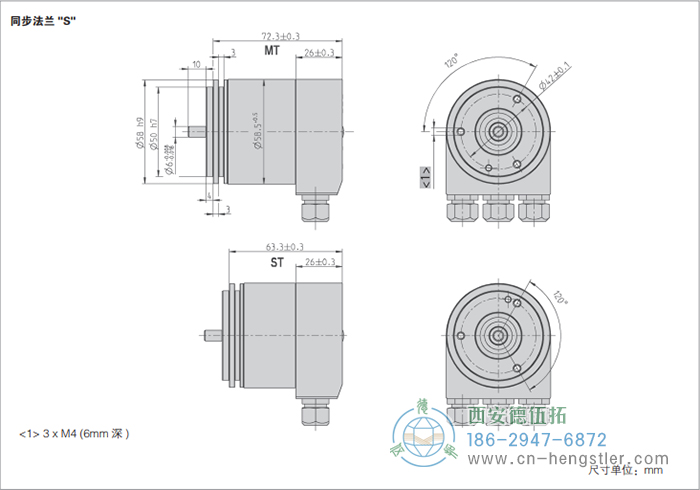

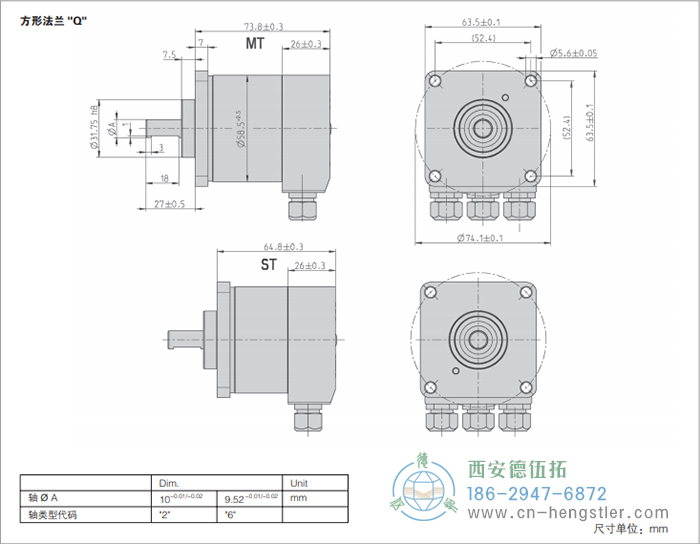

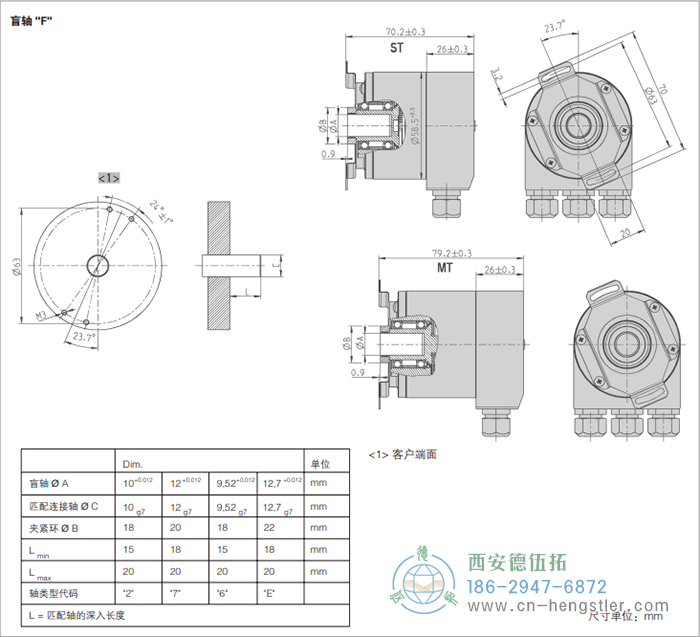

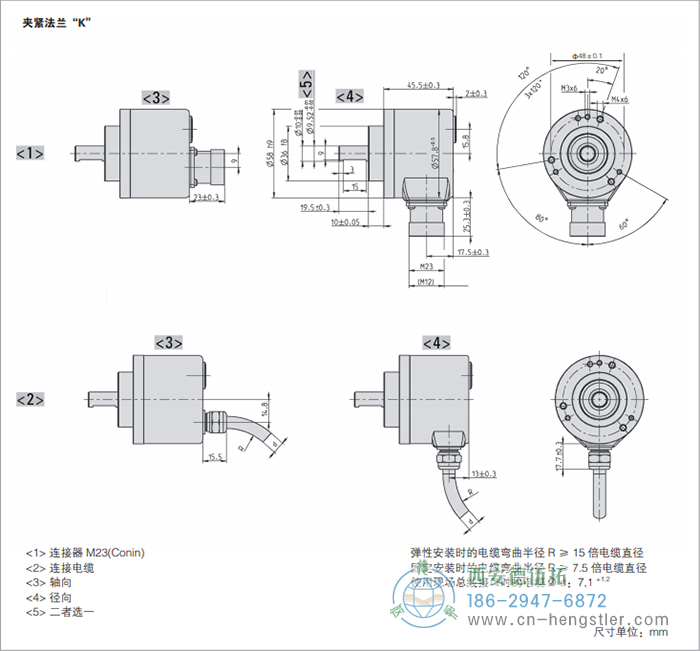

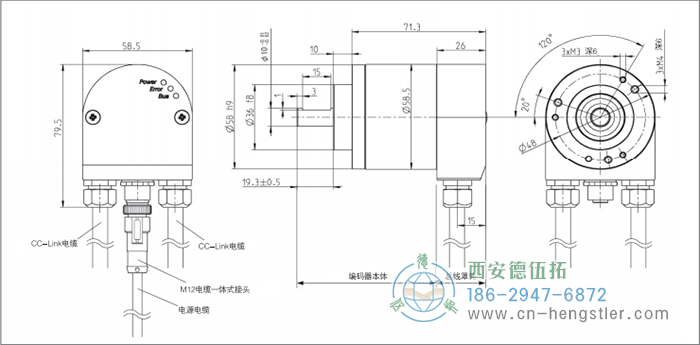

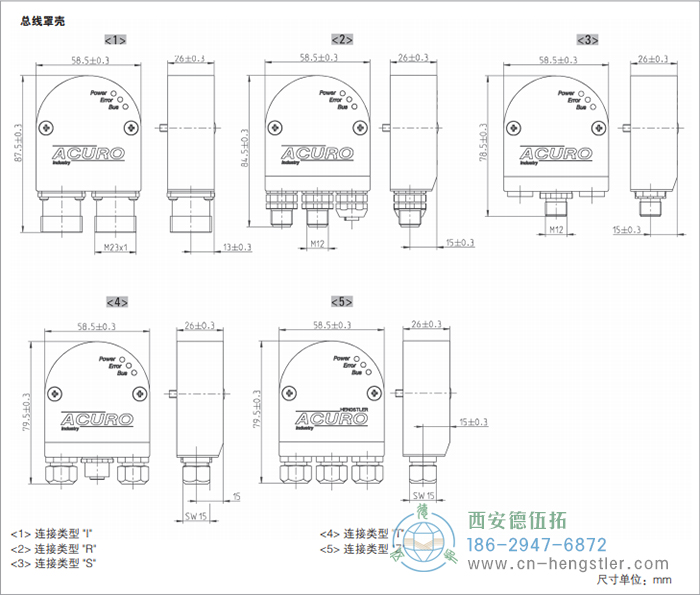

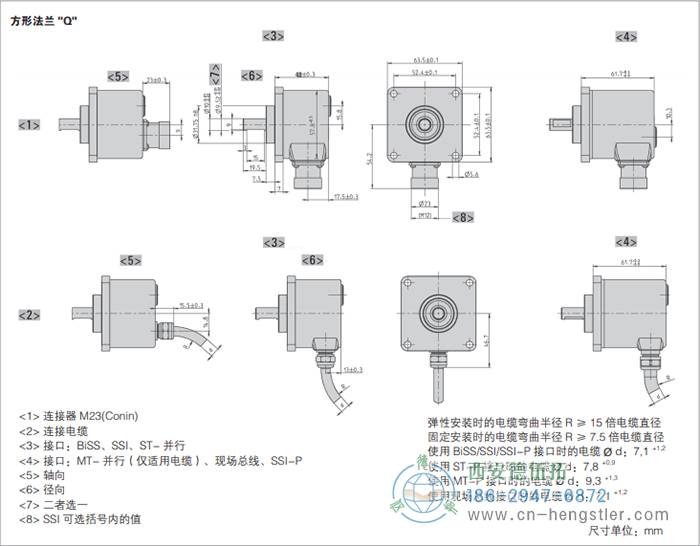

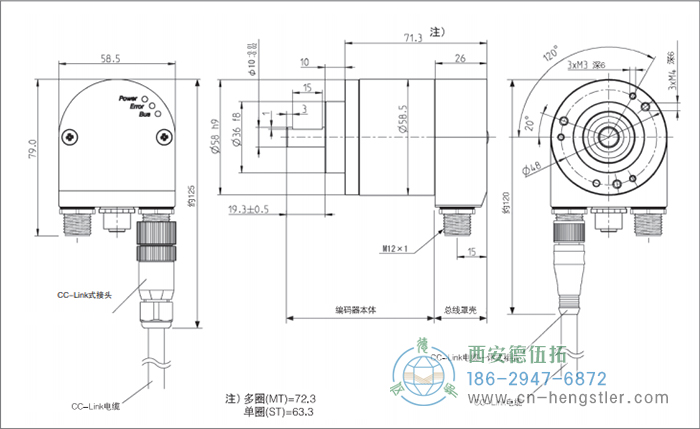

AC58-CC-Link光電絕對值型編碼器外形及安裝尺寸
AC58-CC-Link光電絕對值型編碼器訂貨說明
在訂貨時我們需要確認用戶所購買的德國Hengstler(亨士樂)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。
|
型號
|
分辨率
|
供電電壓
|
法蘭、防護等級、軸徑
|
接口
|
連接方式
|
|
□
|
/□
|
□
|
□
|
□
|
□
|
|
AC 58
|
0012 12 位單圈
0013 13 位單圈
0014 14 位單圈
0017 17 位單圈
1212 12 位單圈
+
12 位單圈
1213 12 位單圈
+
13 位單圈
1214 12 位單圈
+
14 位單圈
1217 12 位單圈
+
17 位單圈
|
E 直流 7 - 30V
|

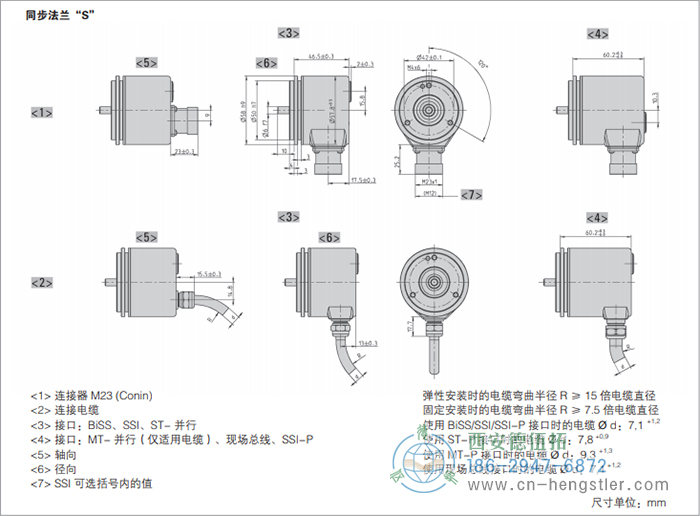

S.41 同步法蘭, IP64, 6×10 mm
S.71 同步法蘭, IP67, 6×10 mm

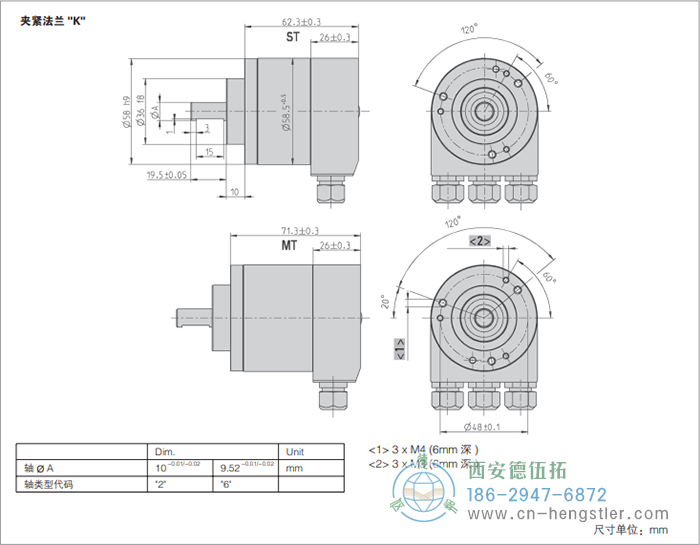

K.42 夾緊法蘭, IP64 , 10×19.5 mm
K.72 夾緊法蘭, IP67 , 10×19.5 mm

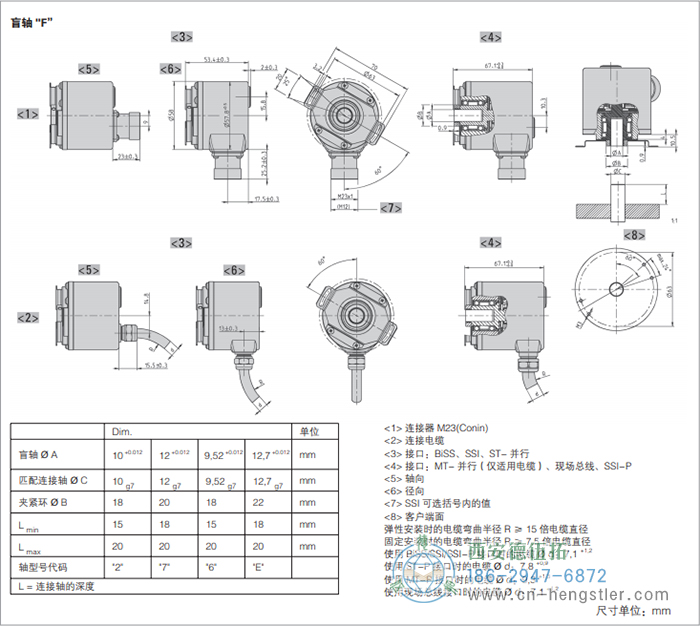

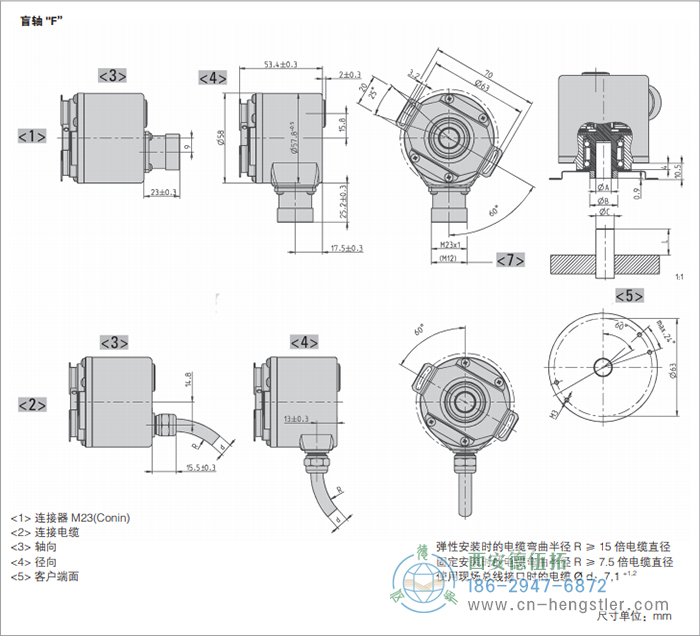

F.42 帶彈簧片的軸套, IP64 ,10×19.5 mm空心軸
F.47 帶彈簧片的軸套, IP64 ,12×19.5 mm空心軸
|
MC CC-Link
|
R2 連接器類型
※1
Z2 通訊電纜×2根+5m電源電纜×1根 ※2
|
※
1 匹配R2類型的通訊連接器或電纜，電源線單獨銷售。請從以下推薦的選項中進行選擇。
※
2 請在末尾添加下面的代碼指定類型Z2的通信電纜長度。電源線長度為5m。
