精巧設計：59mm裝配深度（單圈/多圈）
啟動和工作輔助：診斷LED指示，帶感光的預設鍵
參數可編輯：分辨率，代碼類型，方向，輸出格式，警告，報警
參數可存儲在永久性存儲器中
整合RS232接口


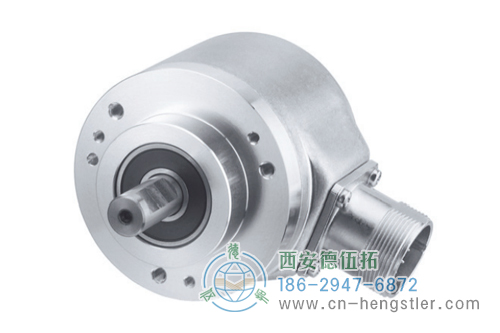

AC58-SSI-P標準光電絕對值型編碼器產品規格
外徑：58mm
軸徑或孔徑：6mm / 10mm(實心軸) 10mm / 12mm(軸套)
脈沖數或分辨率：多圈12位，單圈12-17位
防護等級：IP64/IP67
最高轉速：12,000 RPM

AC58-SSI-P標準光電絕對值型編碼器機械特性
外徑：58mm
軸徑：6mm/10mm（實心軸）,10mm/12mm（空心軸）
最大轉速：10000 RPM（連續），12000（短時）

AC58-SSI-P標準光電絕對值型編碼器電氣特性
電源電壓：DC 10~30V
最大空載電流：200mA

AC58-SSI-P標準光電絕對值型編碼器環境特性
軸端防護等級（EN60529）：IP64或IP67
外殼防護等級（EN60529）：IP64
工作溫度：-10°C~+60°C
儲存溫度：-25°C~+85°C

AC58-SSI-P標準光電絕對值型編碼器適用行業

　機床　　　　　電梯

　伺服電機　　　　　風電

　工廠自動化　　　　　工程機械

　醫療影像　　　　　冶金行業

　石油天然氣　　　　　造紙

　矢量電機　　　　　航空

AC58-SSI-P標準光電絕對值型編碼器技術參數

技術數據（機械）

外徑	58mm
軸徑	實心軸 6mm，10mm；空心軸 10mm，12mm
法蘭（外殼的安裝）	同步法蘭，夾緊法蘭，帶彈簧片的軸套，方形法蘭
軸端的防護等級 (EN 60529)	IP 64或IP 67
外殼的防護等級 (EN 60529)	IP 64（可選擇 IP 67）
最大軸載	軸向 40N / 徑向 60N
最高轉速	12 000min-1（短時），10 000min-1（連續）
啟動轉矩1	≤ 0.01 Nm
啟動慣量	3.8 x 10-6 kgm2
抗震動 (DIN EN 60068-2-6)	100 m/s2 (10 - 500 Hz)
抗沖擊 (DIN EN 60068-2-27)	1000m/s2(6ms)
工作溫度	-40℃ ~ +100℃
存儲溫度	-40℃ ~ +85℃
軸材料	不銹鋼
外殼材料	鋁
重量	約 260g（單圈），310g（多圈）
連接	電纜，軸向或徑向 M23 連接器 (Conin)，12 腳，軸向或徑向

¹ 在20℃

技術數據（電氣）

電源電壓	直流10`30V
典型空載電流（單圈 / 多圈）	最大 250mA
驅動	時鐘和數據 / RS422
輸出代碼	二進制或格雷碼
單圈分辨率	10 ~ 17 位
多圈分辨率	12 位
參數化	分辨率、代碼類型、方向、 輸出格式、警告、報警。
控制輸入	方向、預置 1、預置 2
報警輸出	報警位
LED 狀態指示燈	綠色 = 正常；紅色 = 警報

推薦的SSI數據傳輸率
最大數據傳輸率取決于電纜長度。
對于時鐘/時鐘和數據/數據，請使用雙絞線。使用屏蔽電纜。

電纜長度	波特率
<50m	<400kHz
<100m	<300kHz
<200m	<200kHz
<400m	<100kHz

同步串口傳輸(SSI)
SSI接口采用了時鐘刷，將編碼器數據依次讀出。時鐘刷每重刷一次(最小間隔為30mx)，會讀出一組新的數據。
以下為可編程的主要參數：
預置：軟件預置和通過輸入/按鈕可設置預置(可被設置為無效)。
偏置：實際編碼器數值的相對偏移。
縮放：編碼器實際數值乘以小于1的系數。直接輸出每個測量距離和每轉的增量。
旋轉方向：可通過軟件或輸入(可被設置為無效)調整。

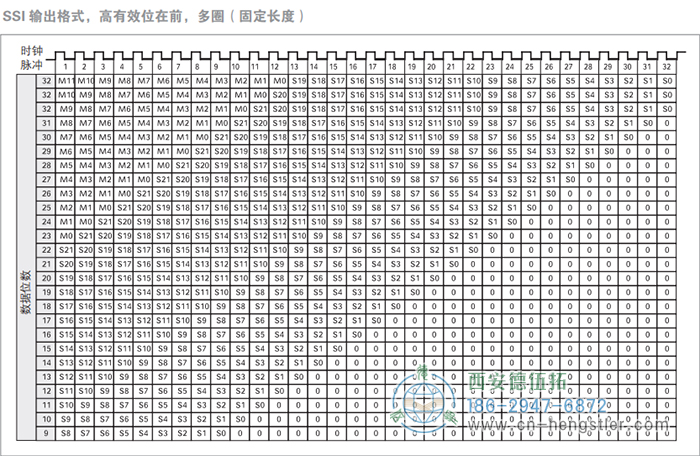

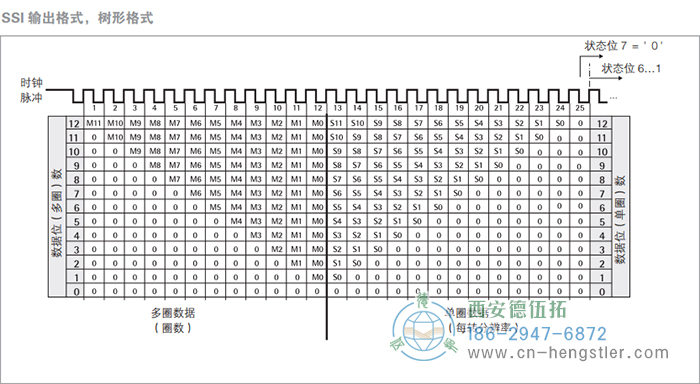

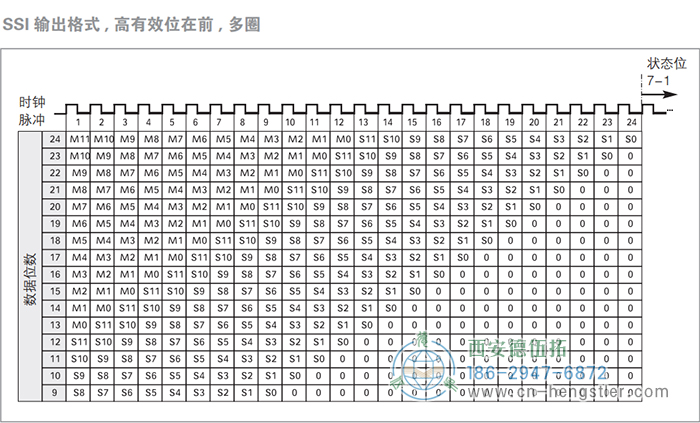

SSI輸出格式：樹形格式或標準格式（MSB定向）。
輸出代碼：選項為格雷碼或二進制代碼，整數或兩位補碼顯示。從16位至24位之間選擇有效位。
另外，可編程為最大7個狀態位：
多達4個警告位；
超速；
編碼器停止工作；
奇偶校驗；
編碼器錯誤；
旋轉方向。

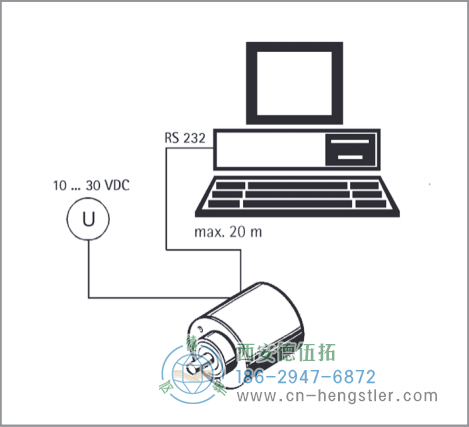

可編碼SSI 絕對值型編碼器編程需要一臺電腦WinSSI軟件和適配器電纜。
編碼器接通電源，并通過適配器電纜連接到電腦的串聯接口上。
使用菜單輔助程序，就可以按照所需參數配置編碼器了。

電氣連接 M23連接器(Conin)，12腳/電纜

電纜顏色	M23(Conin)引腳	信號
綠色	1	時鐘
黃色	2	時鐘
粉紅色	3	數據
灰色	4	數據
棕色	5	RS 232 TxD
白色	6	RS 232 RxD
黑色	7	0V信號輸出
藍色	8	方向
紅色	9	預置1
紫色	10	預置2
白色1	11	直流10V`30V
棕色1	12	0V(電源電壓)

¹ 較大橫載面：0.5mm²

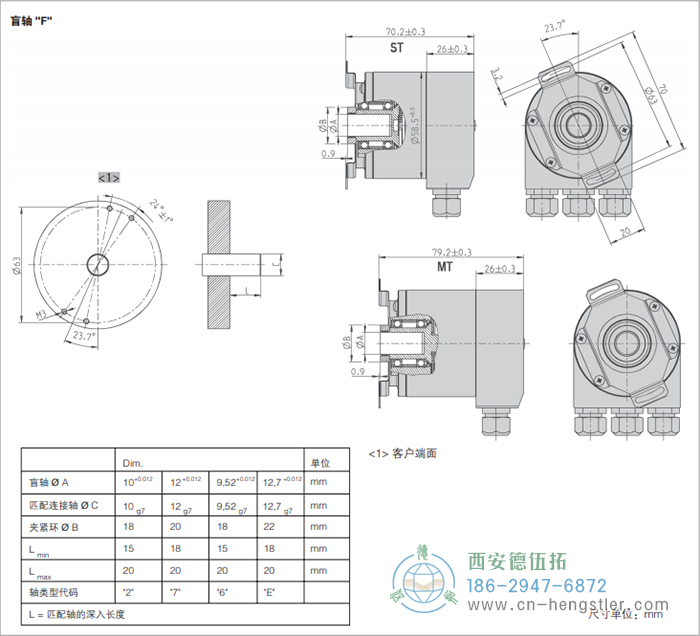

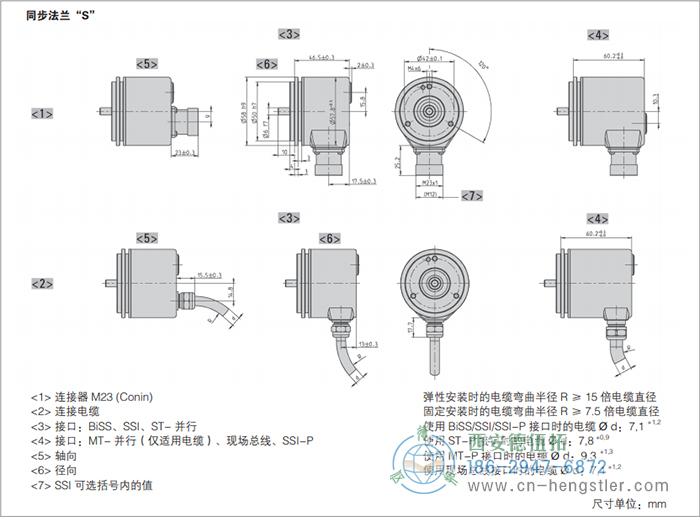

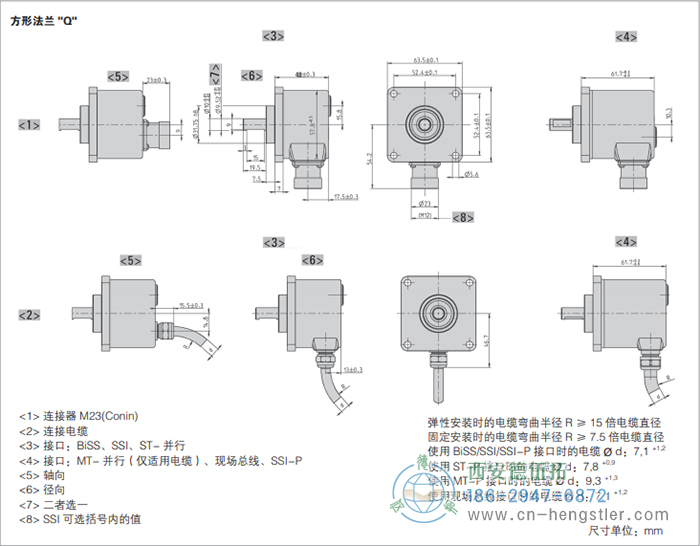

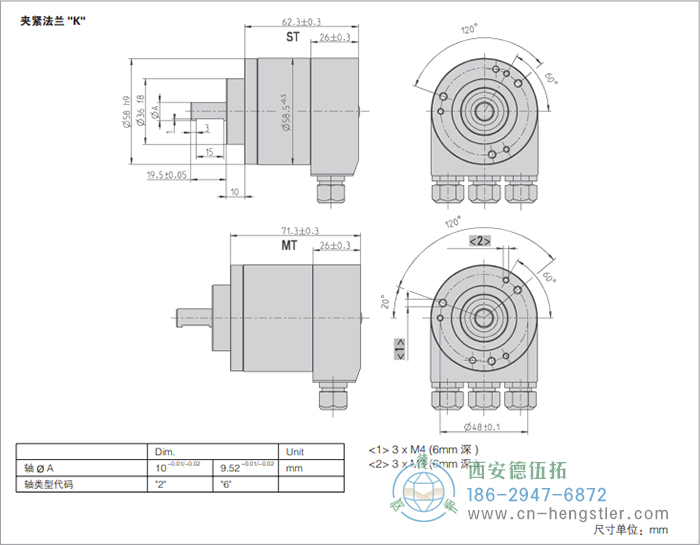

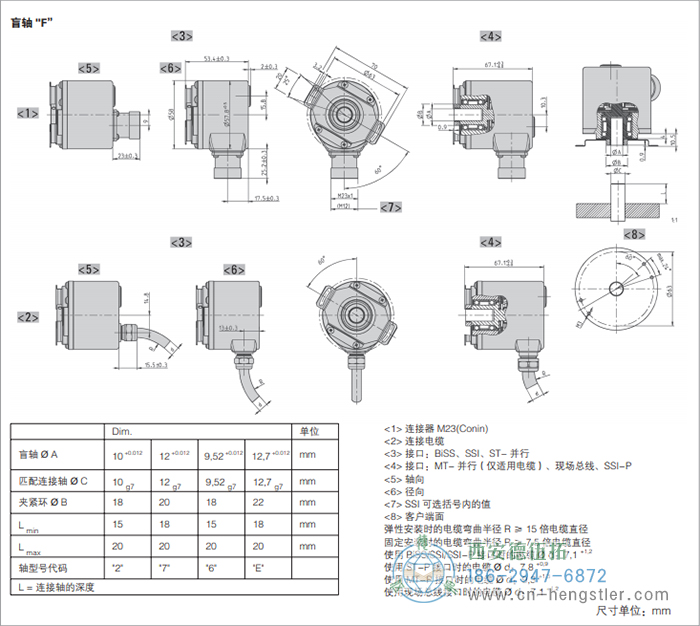

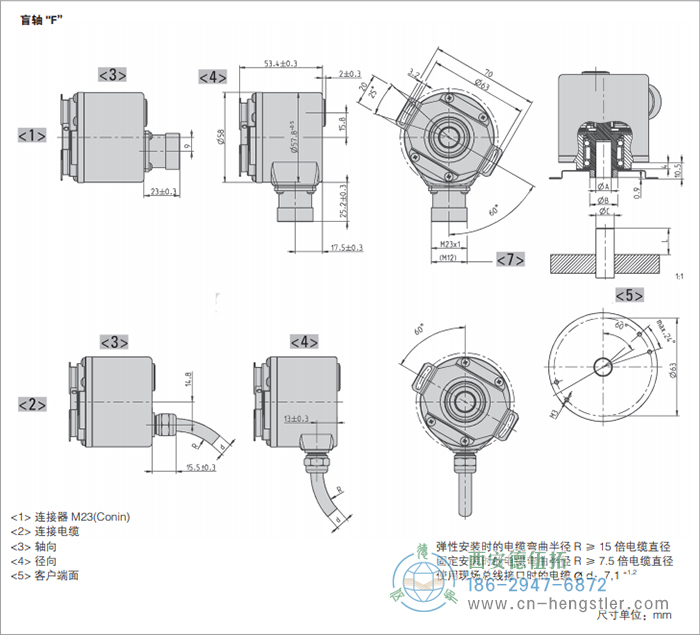

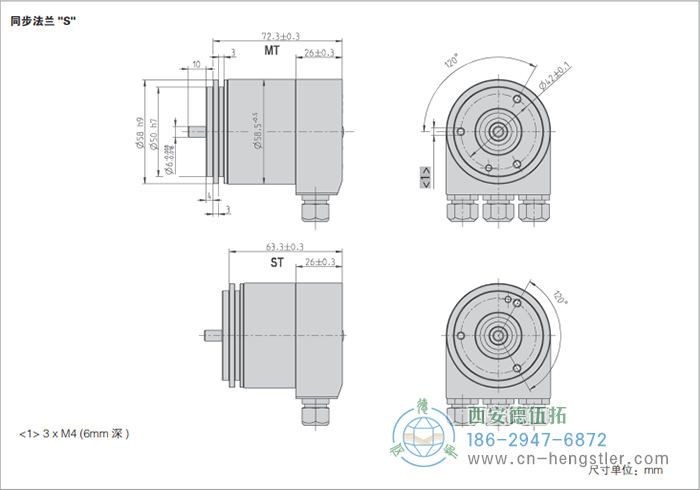

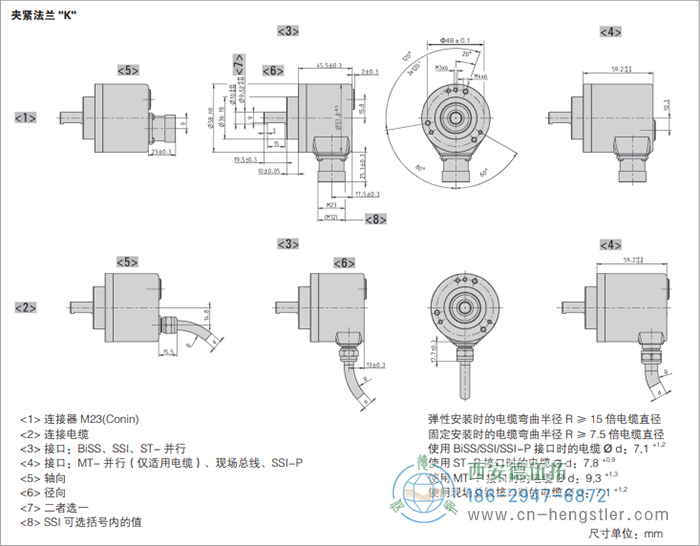

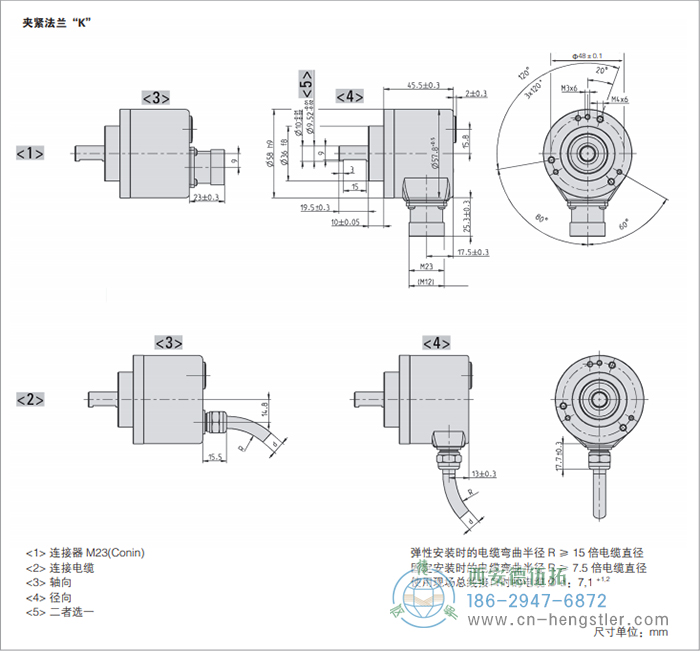

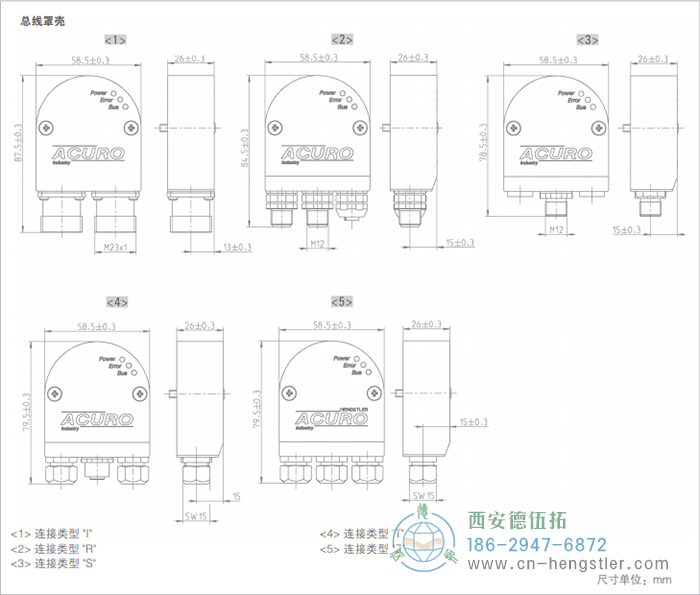

AC58-SSI-P標準光電絕對值型編碼器外形及安裝尺寸

AC58-SSI-P標準光電絕對值型編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的德國Hengstler(亨士樂)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

型號	分辨率	供電電壓	法蘭、防護等級、軸徑 1,2	接口	連接方式
□	/□	□	□	□	□
AC 58	0010 10 位單圈 0012 12 位單圈 0013 13 位單圈 0014 14 位單圈 0017 17 位單圈 1212 12 位單圈 + 12 位單圈 1213 12 位單圈 + 13 位單圈 1214 12 位單圈 + 14 位單圈 1217 12 位單圈 + 17 位單圈 應要求可提供更高分辨率	E 直流 7 - 30V	S.41 同步法蘭, IP64, 6 mm S.71 同步法蘭, IP67, 6 mm K.42 夾緊法蘭, IP64 , 10 mm K.72 夾緊法蘭, IP67 , 10 mm K.46 夾緊法蘭, IP64 , 9.52 mm K.76 夾緊法蘭, IP67 , 9.52mm F.42 彈簧片, IP64 ,10mm軸套，前夾緊環安裝 F.47 彈簧片, IP64 ,12mm軸套，前夾緊環安裝 F.46 彈簧片, IP64 ,9.52mm軸套，前夾緊環安裝 Q.42 方形法蘭，IP64，10mm Q.72 方形法蘭，IP67，10mm Q.46 方形法蘭，IP64，9.52mm Q.76 方形法蘭，IP67，9.52mm	SP 可編程SSI	G M23連接器類型(Conin)，12腳，軸向，逆時針 H M23連接器類型(Conin)，12腳，徑向，逆時針

¹ 防護等級IP67的產品不能帶預置鍵和LED顯示。
² 帶連接器的IP67產品必須正確安裝相應插頭才能達到IP67的防護等級。
粗體字表示優先配置版本。
