AC58-SUCOnet標準光電絕對值型編碼器|德國Hengstler(亨士樂)
緊湊設計
SUCOnet或Hengstler-G1-協議
參數可編輯：預置，方向，比例因子，分辨率
可利用帶G1協議的RS485接口進行PC通訊



AC58-SUCOnet標準光電絕對值型編碼器產品規格
外徑：58mm
軸徑或孔徑：6mm / 10mm(實心軸) 10mm / 12mm(軸套)
脈沖數或分辨率：多圈12位，單圈12-17位
防護等級：IP64/IP67
最高轉速：12,000 RPM

AC58-SUCOnet標準光電絕對值型編碼器機械特性
外徑：58mm
軸徑：6mm/10mm（實心軸）,10mm/12mm（空心軸）
最大轉速：10000 RPM（連續），12000（短時）

AC58-SUCOnet標準光電絕對值型編碼器電氣特性
電源電壓：DC 10~30V
最大空載電流：200mA

AC58-SUCOnet標準光電絕對值型編碼器環境特性
軸端防護等級（EN60529）：IP64或IP67
外殼防護等級（EN60529）：IP64
工作溫度：-10°C~+60°C
儲存溫度：-25°C~+85°C

AC58-SUCOnet標準光電絕對值型編碼器適用行業

　工廠自動化

AC58-SUCOnet標準光電絕對值型編碼器技術參數

技術數據（機械）

外徑	58mm
軸徑	實心軸 6mm，10mm；空心軸 10mm，12mm
法蘭（外殼的安裝）	同步法蘭，夾緊法蘭，帶彈簧片的軸套，方形法蘭
軸端的防護等級 (EN 60529)	IP 64或IP 67
外殼的防護等級 (EN 60529)	IP64
最大軸載，軸向 / 徑向	40/60N
啟動轉矩1	≤ 0.1Nm
最高轉速	最大 6000rpm（連續），12 000rpm（短時）
工作溫度	-10℃ ~ +60℃
存儲溫度	-25℃ ~ +85℃
抗震動 (DIN EN 60068-2-6)	100 m/s2
抗沖擊 (DIN EN 60068-2-27)	1000m/s2
軸的材料	不銹鋼
外殼的材料	鋁
重量，單圈/多圈	260g/310g
連接	電纜，軸向或徑向

¹ 在20℃時

技術數據（電氣）

電源電壓	直流 10 ~ 30V
典型空載電流	200mA
允許的負載	最大 30mA
單圈分辨率	10 ~ 13 位
多圈分辨率	12 位
輸出編碼	二進制
接口	RS485
線性度	±1/2LSB（±1LSB 適用于分辨率 13 位和 25 位）
規范 / 協議	SUCOnet-K1 或者 Hengstler-G1 協議
可編程	分辨率，方向
設備地址	通過 DIP 開關設置
總線終端電阻	通過 DIP 開關設置

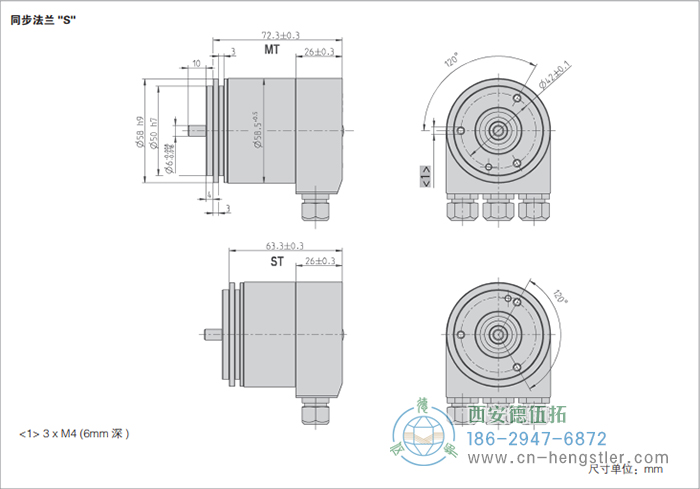

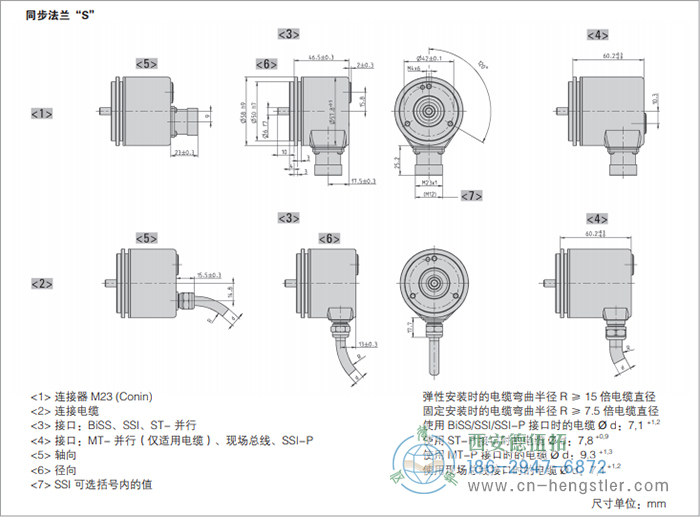

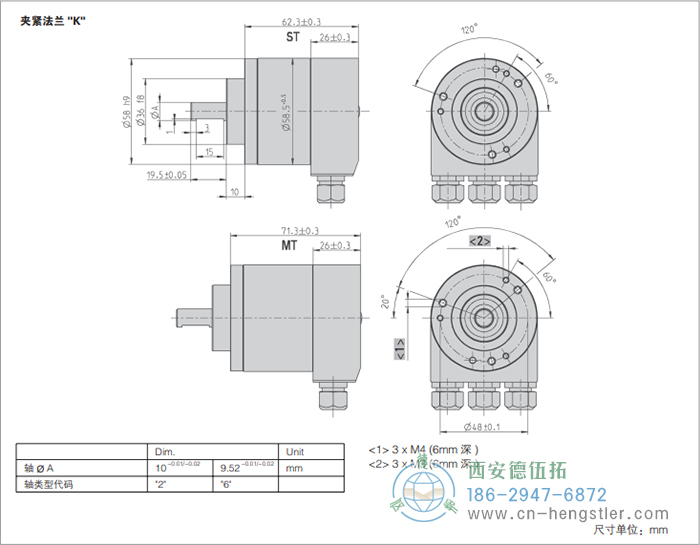

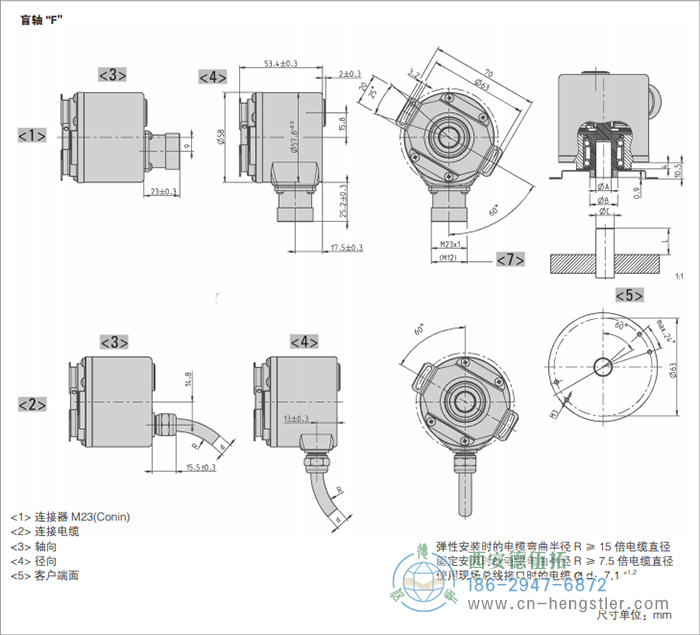

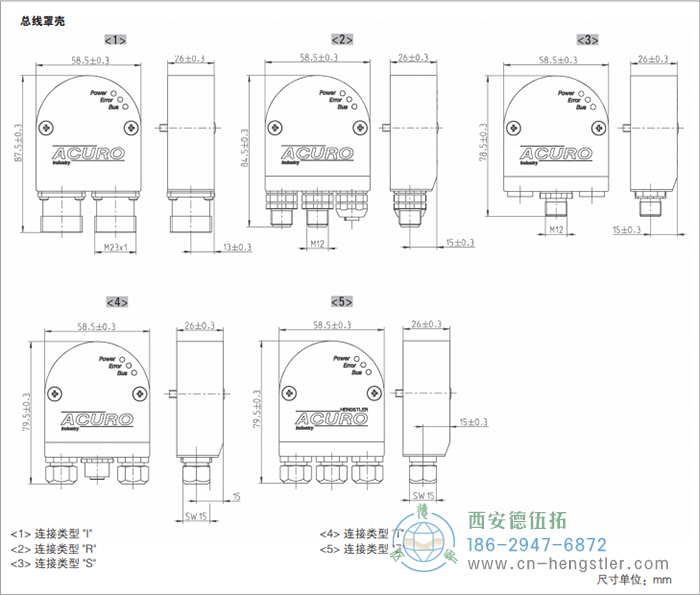

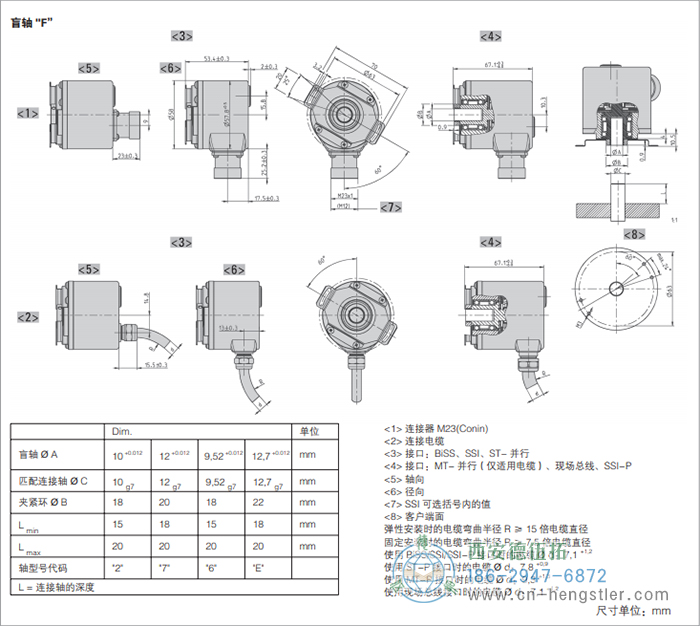

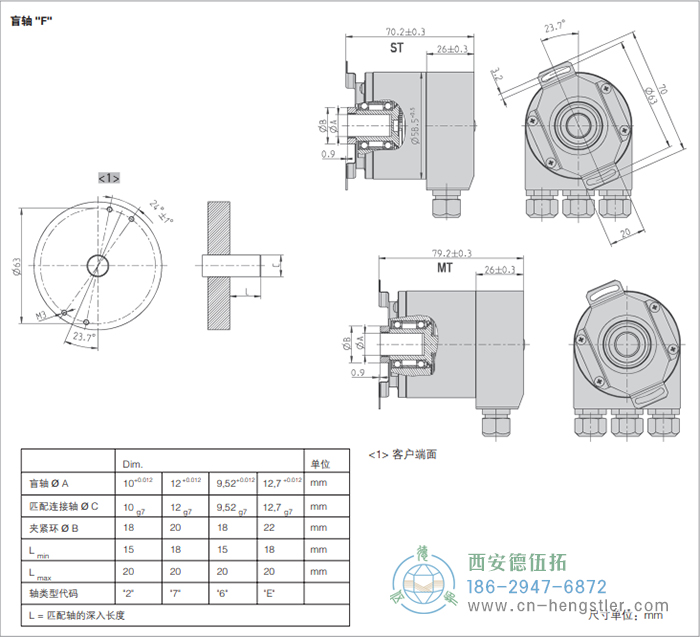

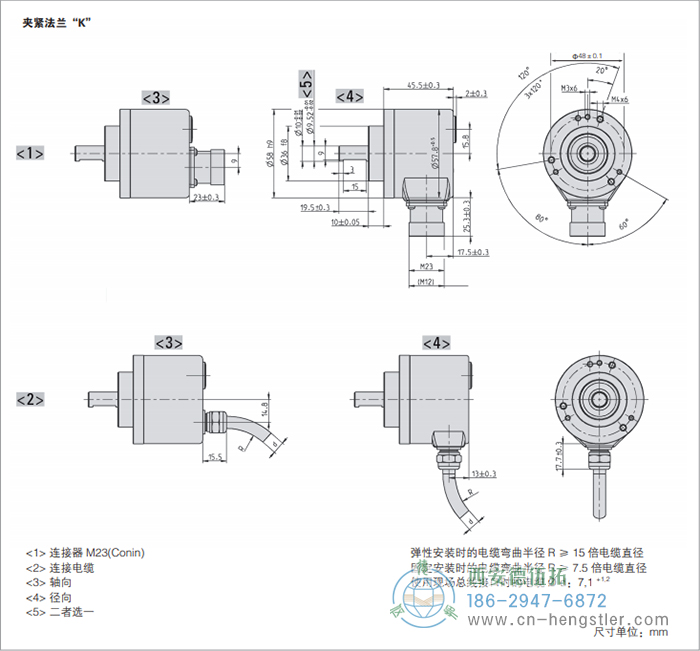

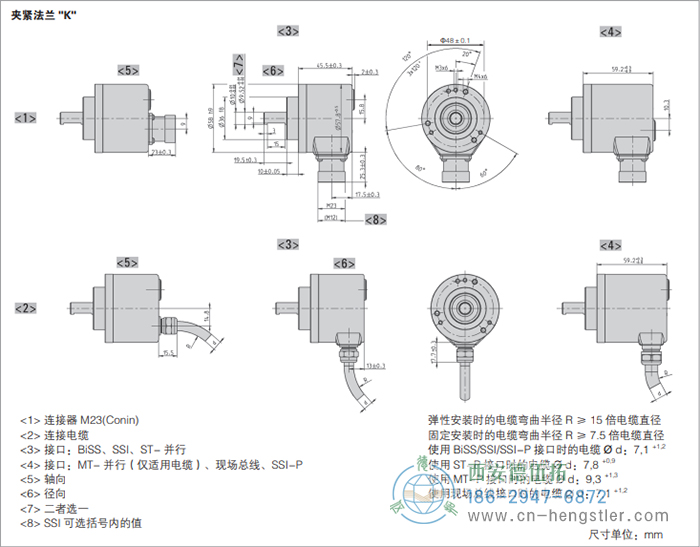

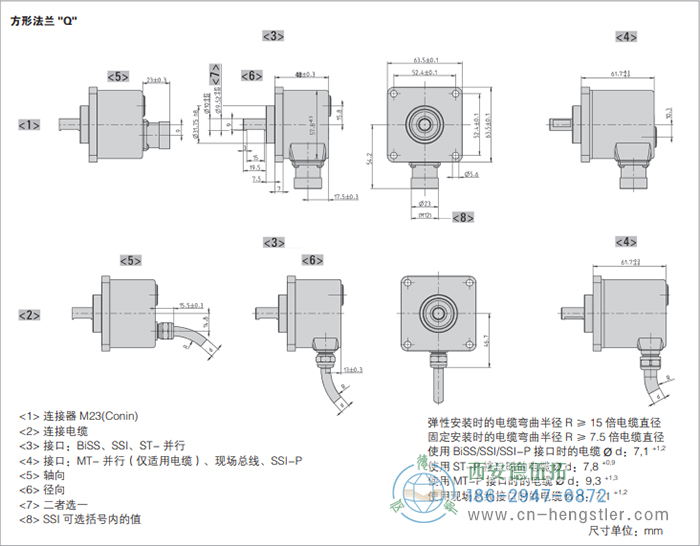

AC58-SUCOnet標準光電絕對值型編碼器外形及安裝尺寸

AC58-SUCOnet標準光電絕對值型編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的德國Hengstler(亨士樂)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

型號	分辨率	供電電壓	法蘭、防護等級、軸徑	接口	連接方式
□	/□	□	□	□	□
AC 58	0010 10 位單圈 0012 12 位單圈 0013 13 位單圈 1210 12 位單圈 + 10 位單圈 1212 12 位單圈 + 12 位單圈 1213 12 位單圈 + 13 位單圈	E 直流10`30V	S.41 同步法蘭, IP64, 6 mm K.42 夾緊法蘭, IP64 , 10 mm K.46 夾緊法蘭, IP64 , 9.52 mm F.42 彈簧片, IP64 ,10mm軸套，前夾緊環安裝 F.47 彈簧片, IP64 ,12mm軸套，前夾緊環安裝 F.46 彈簧片, IP64 ,9.52mm軸套，前夾緊環安裝 Q.42 方形法蘭，IP64，10mm Q.46 方形法蘭，IP64，9.52mm	US SUCOnet RS Hengstler-G1協議	A 電纜，軸向 B 電纜，徑向

訂購信息 電纜長度選擇
電纜輸出的類型(連接A、B、E、F)可選擇以下幾種電纜長度，需要訂購要求的電纜長度，請增加單獨的代碼到您的訂購代碼后面。需要電纜使用不同的連接器，請在其間加入電纜長度代碼?？砂匆筇峁└L電纜。

代碼	電纜長度
無代碼	1.5m
-D0	3m
-F0	5m
-K0	10m
-P0	15m
-U0	20m
-V0	25m
示例： 3米長電纜：...B-D0 3米長電纜末端帶M23連接器，順時針：...B-D0-I
