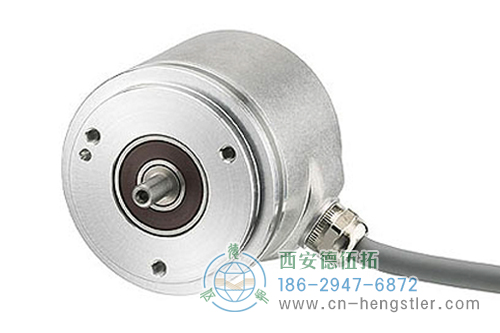

AC58-Profibus標準光電絕對值型編碼器|德國Hengstler(亨士樂)
診斷LED指示
電纜或M12-插頭連接器
速度，加速度輸出
可編程設置：分辨率，預置，方向，工作時間
可選：“TICO”顯示
地址可通過接口進行參數設置（可選）



AC58-Profibus標準光電絕對值型編碼器產品規格
外徑：58mm
軸徑或孔徑：6mm / 10mm(實心軸) 10mm / 12mm(軸套)
脈沖數或分辨率：多圈12位，單圈10-14位
防護等級：IP64/IP67
最高轉速：10,000 RPM

AC58-Profibus標準光電絕對值型編碼器機械特性
外徑：58mm
軸徑：6mm/10mm（實心軸）,10mm/12mm（空心軸）
最大轉速：10000 RPM（連續），12000（短時）

AC58-Profibus標準光電絕對值型編碼器電氣特性
電源電壓：DC 10~30V
最大空載電流：220mA/250mA（單圈/多圈）

AC58-Profibus標準光電絕對值型編碼器環境特性
軸端防護等級（EN60529）：IP64或IP67
外殼防護等級（EN60529）：IP67
工作溫度：-40°C~+85°C
儲存溫度：-40°C~+85°C

AC58-Profibus標準光電絕對值型編碼器適用行業

　機床　　　　　工廠自動化

　工程機械　　　　　冶金行業

　石油天然氣　　　　　造紙

　航空

AC58-CANopen光電絕對值型編碼器技術參數

技術數據（機械）

外徑	58mm
軸徑	實心軸 6mm，10mm；空心軸 10mm，12mm
法蘭（外殼的安裝）	同步法蘭，夾緊法蘭，帶彈簧片的軸套，方形法蘭
軸端的防護等級 (EN 60529)	IP 64或IP 67
外殼的防護等級 (EN 60529)	IP 67
最大軸載	軸向40/徑向60N
最高轉速	12000min-1（短時），10 000min-1（連續）
啟動轉矩	≤ 0.01Nm
轉動慣量	3.8×10-6kgm2
安裝軸的軸向跳動(軸套)	±1.5mm
安裝軸的徑向跳動(軸套)	±0.2mm
抗震動 (DIN EN 60068-2-6)	100 m/s2(10`500Hz)
抗沖擊 (DIN EN 60068-2-27)	1000m/s2(6ms)
工作溫度	-40℃ ~ +85℃
存儲溫度	-40℃ ~ +85℃
軸的材料	不銹鋼
外殼的材料	鋁
重量	約350g(單圈)，約400g(多圈)
連接	總線外殼，帶3個密封電纜出口 總線外殼，帶2×M23 連接器 (Conin)，12 腳 總線外殼，帶3×M12 連接器 總線外殼，帶2個密封電纜出口＋1×M12 連接器 ( 用于 "Tico" 顯示 Conin，4腳 )

¹ 在20℃時

技術數據（電氣）

整體設計	根據 DIN EN 61010-1, 防護等級 III, 污染等級 2, 過電壓等級 II
電源電壓	直流 10 ~ 30V
典型空載電流(單圈/多圈)	220mA/250mA
EMC	EN 61326；等級 A
接口	RS 485
協議	Profibus DP，C2 類編碼器行規（可參數化顯示）
線性	±1 /2 LSB(±1LSB, 分辨率為 13、14、25、26 位時適用)
輸出代碼	二進制
單圈分辨率	10 ~ 14 位
多圈分辨率	12 位
波特率	自動設置，范圍在9.6K波特率至12M波特率之間
設備地址	通過DIP開關設置 通過總線(可選)
可編程	分辨率、預置、方向
集成的特殊功能	速度、加速度、運行時間
總線終端電阻	通過 DIP 開關設置

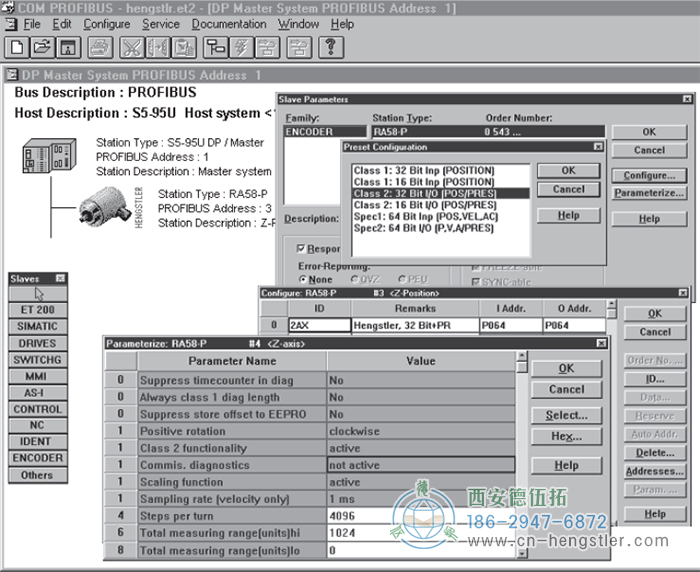

啟動 編碼器能夠被簡便快捷地安裝，并且通過EDS文件設置


電氣連接 總線外殼，帶2×M23連接器(Conin)，12腳

引腳	進(插針)	出(插孔)	說明
1		GND1	數據GND(M5V)1
2	A	A	接收/傳輸數據 負極(A)
3
4	B	B	接收/傳輸數據 正極(B)
5
6		Vcc1	+5V信號輸出(P5V)1
7	直流10`30V	直流10`30V	電源電壓+UB(P24)
8	0V	0V	電源電壓GND(M24)
9
10
11
12
屏蔽	屏蔽	屏蔽	屏蔽線應連接到編碼器外殼上

¹ 可用于外部總線終端電阻器的供電。

電氣連接 總線外殼，帶3×M23連接器

引腳	插座1	插座2	插孔
1		UB in	+5V信號輸出(P5V)1
2	A in		A out
3		0V in	數據地(M5V)1
4	B in		B out
5	屏蔽	屏蔽	屏蔽

¹ 可用于外部總線終端電阻器的供電。

電氣連接 總線外殼，帶3個密封電纜出口

接線端子	信號
1	UB in(DC10V`30V)
2	0V in
3	UB out
4	0V out
5	B in
6	A in
7	B out
8	A out

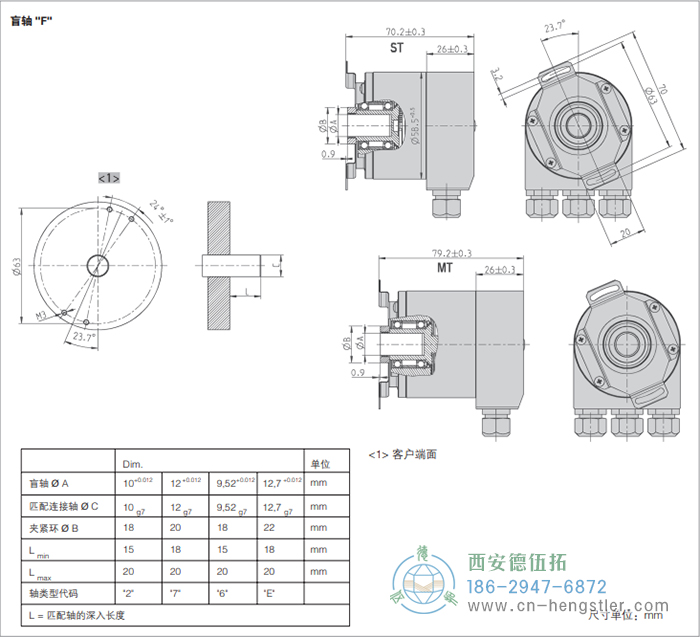

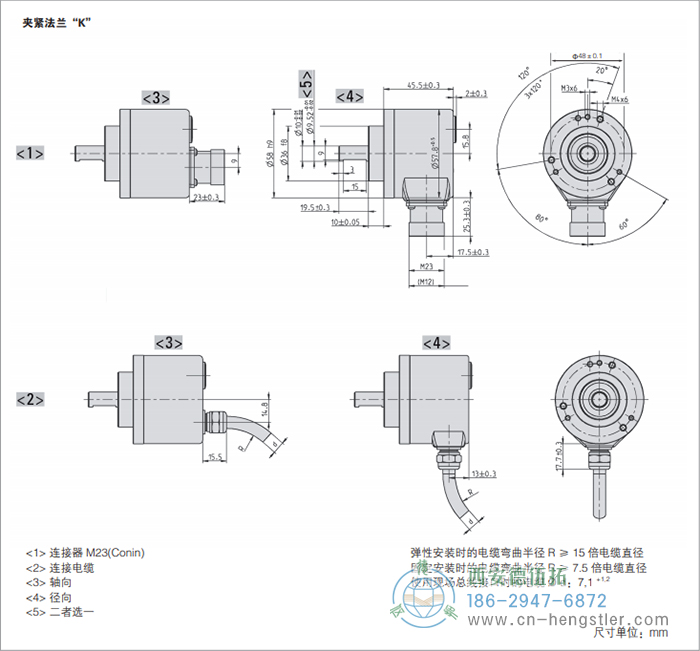

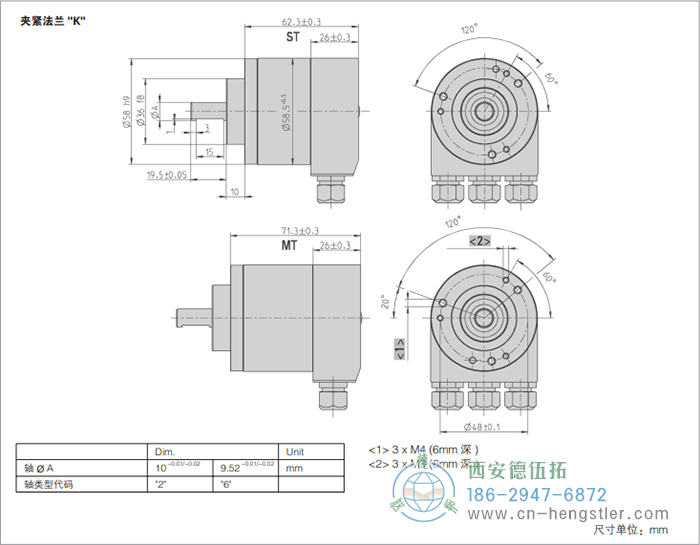

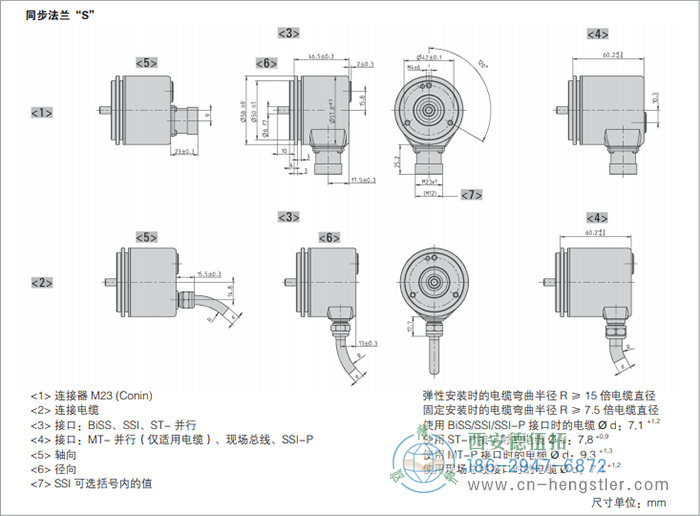

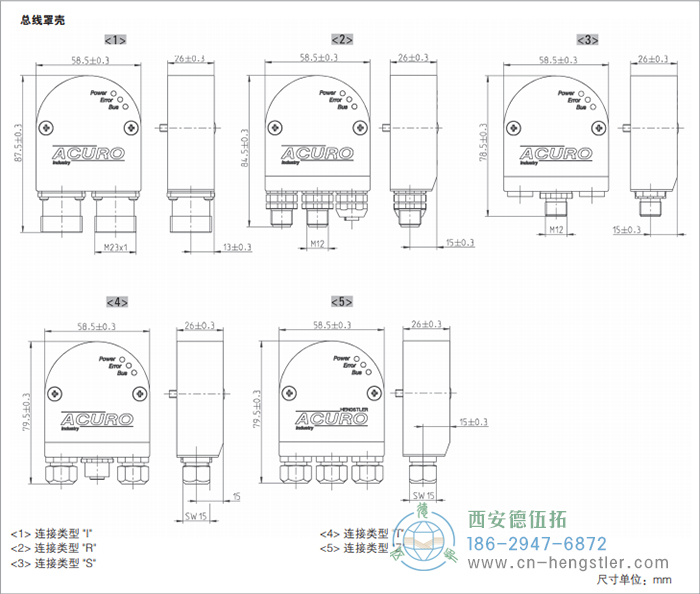

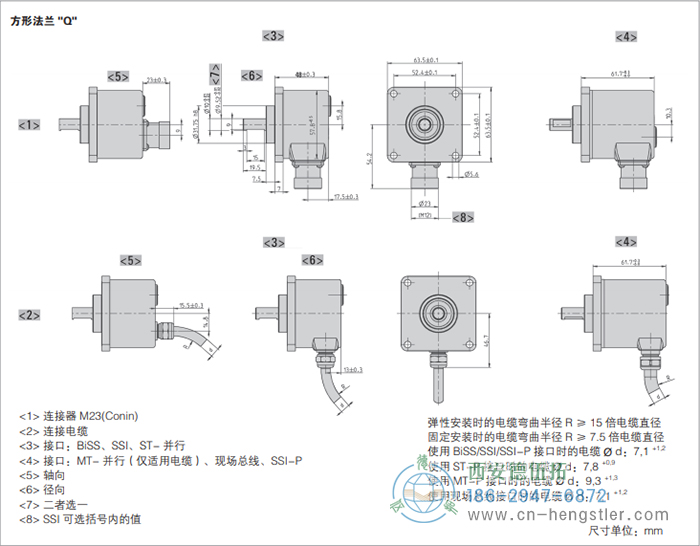

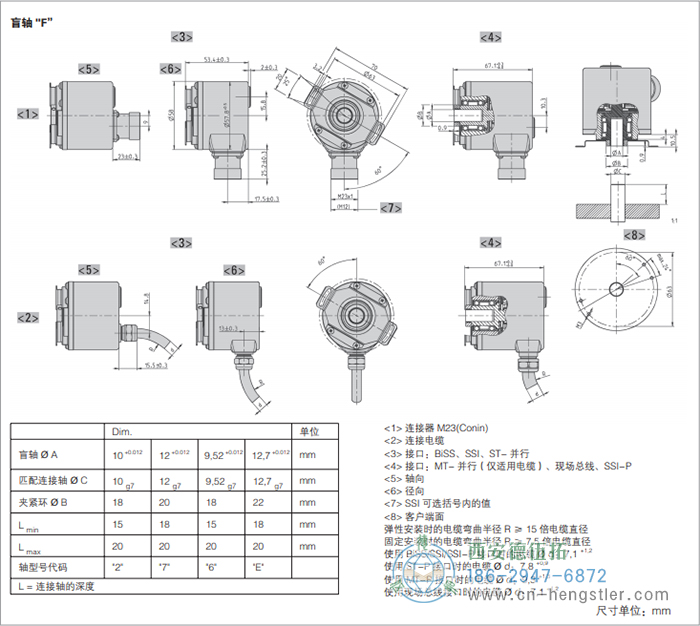

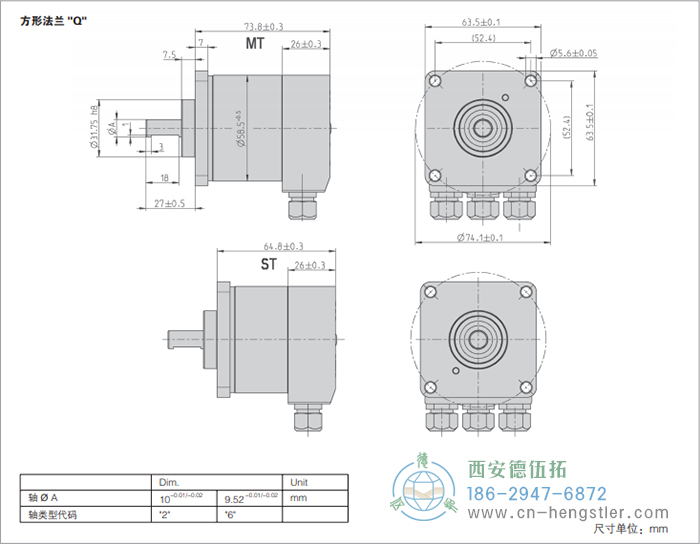

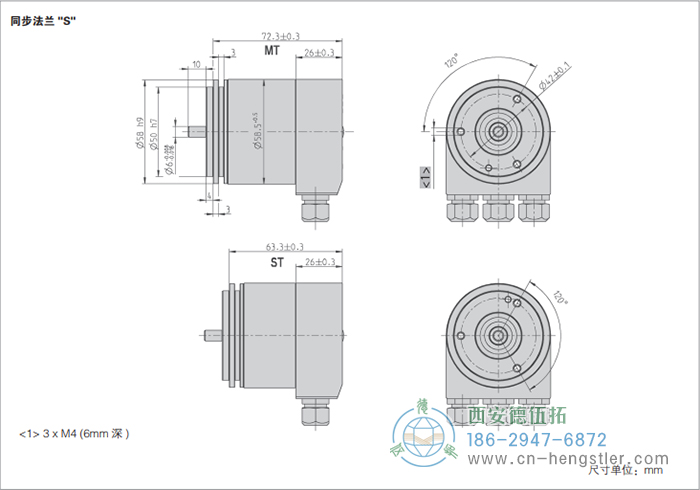

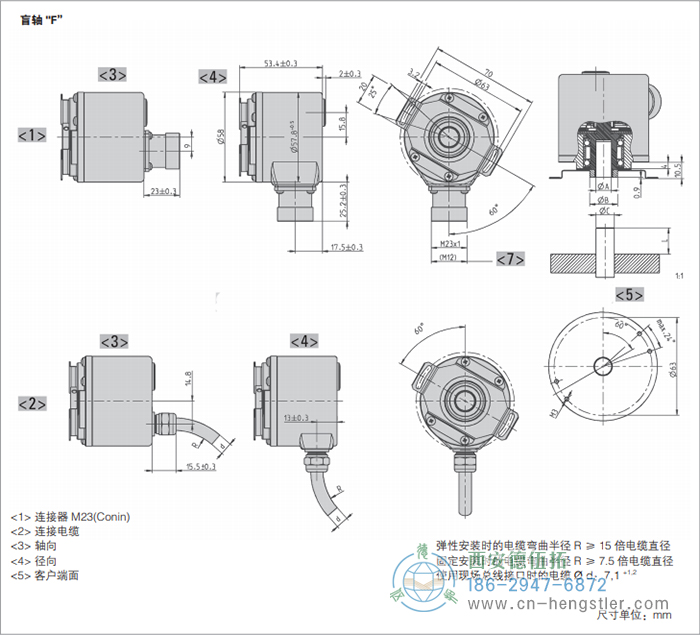

AC58-Profibus標準光電絕對值型編碼器外形及安裝尺寸

AC58-Profibus標準光電絕對值型編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的德國Hengstler(亨士樂)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

型號	分辨率	供電電壓	法蘭、防護等級、軸徑	接口	連接方式
□	/□	□	□	□	□
AC 58	0010 10 位單圈 0012 12 位單圈 0013 13 位單圈 0014 14 位單圈 1212 12 位單圈 + 12 位單圈 1213 12 位單圈 + 13 位單圈 1214 12 位單圈 + 14 位單圈	E 直流10`30V	S.41 同步法蘭, IP64, 6 mm S.71 同步法蘭，IP67，6mm K.42 夾緊法蘭, IP64 , 10 mm K.72 夾緊法蘭, IP67 , 10 mm K.46 夾緊法蘭, IP64 , 9.52 mm K.76 夾緊法蘭, IP67 , 9.52 mm F.42 彈簧片, IP64 ,10mm軸套，前夾緊環安裝 F.47 彈簧片, IP64 ,12mm軸套，前夾緊環安裝 F.46 彈簧片, IP64 ,9.52mm軸套，前夾緊環安裝 Q.42 方形法蘭，IP64，10mm Q.72 方形法蘭，IP67，10mm Q.46 方形法蘭，IP64，9.52mm Q.76 方形法蘭，IP67，9.52mm	DP Profibus	I 總線外殼，帶2×M23連接器(Conin)，12腳，徑向，順時針 R 總線外殼，帶3×M23連接器 T 總線外殼，帶2個密封電纜出口+1×M12連接器(用于"Tico"顯示Conin，4腳) Z 總線外殼，帶3個密封電纜出口

粗體字表示優先配置版本。
