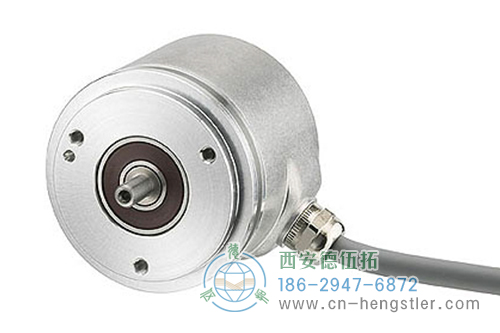

AC58-并口光電絕對值型編碼器
摘要：德國Hengstler(亨士樂)AC58-并口光電絕對值型編碼器設計緊湊，啟動和運行助手：診斷LED，帶指示燈的預置按鍵(僅限多圈)，狀態信息，三態防短路輸出，格雷碼或二進制代碼。
- 產品簡介
- 技術參數

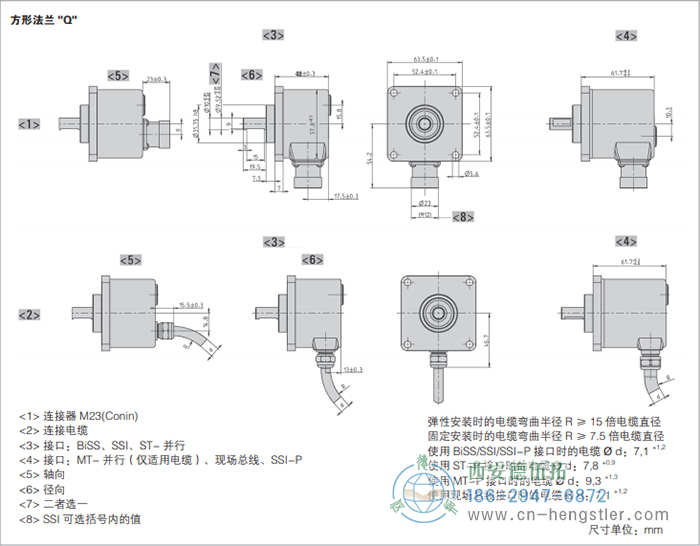

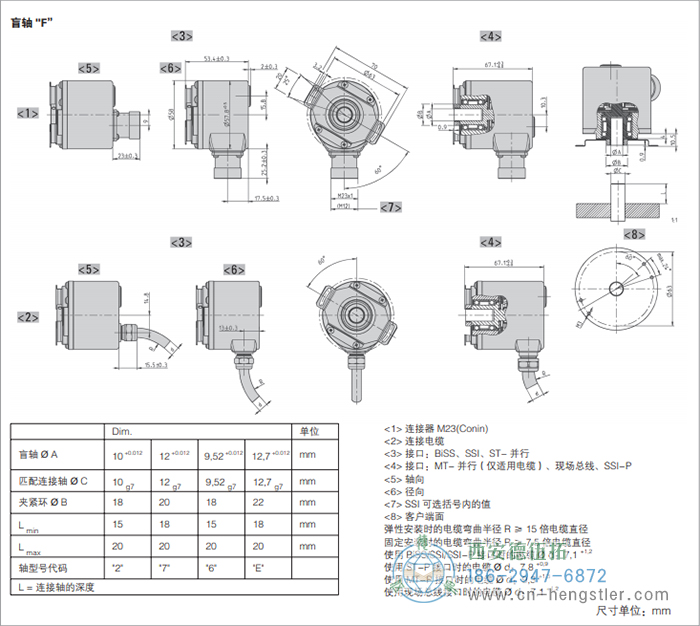

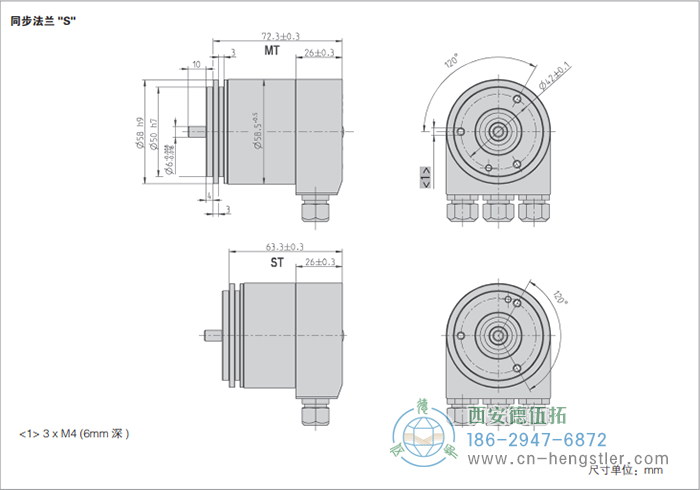

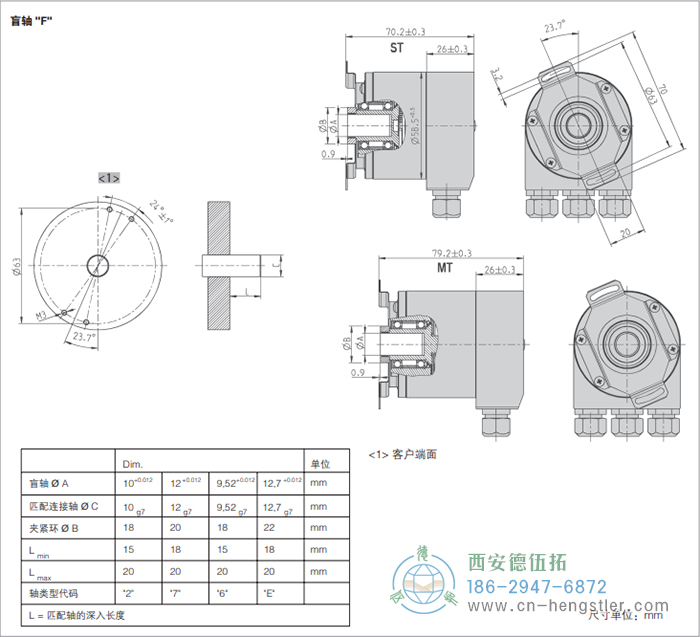

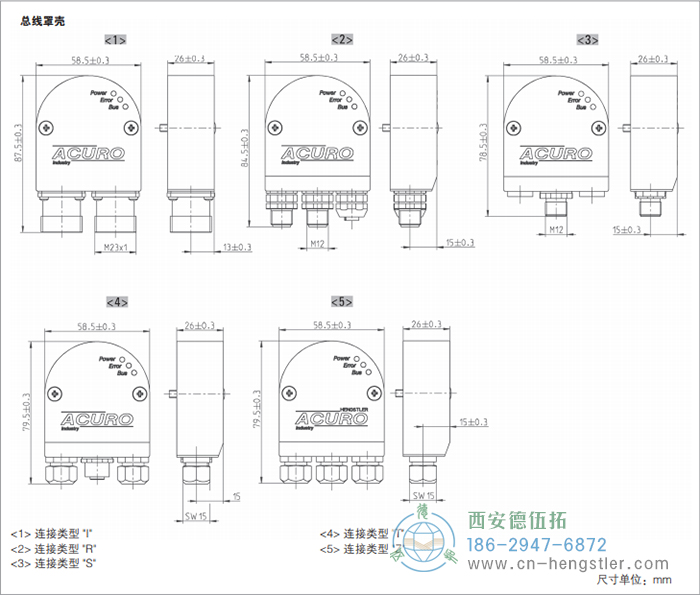

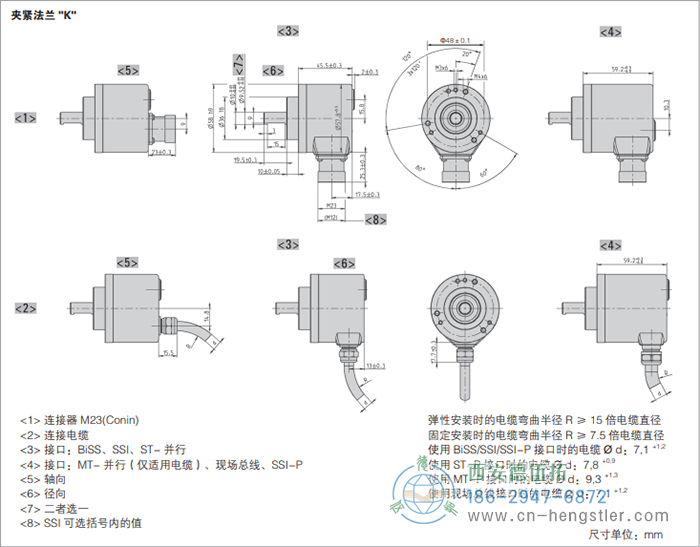

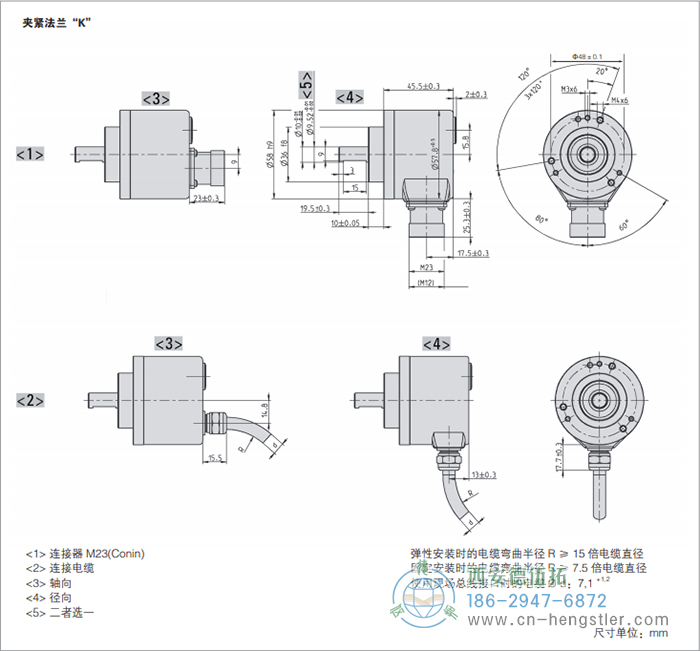

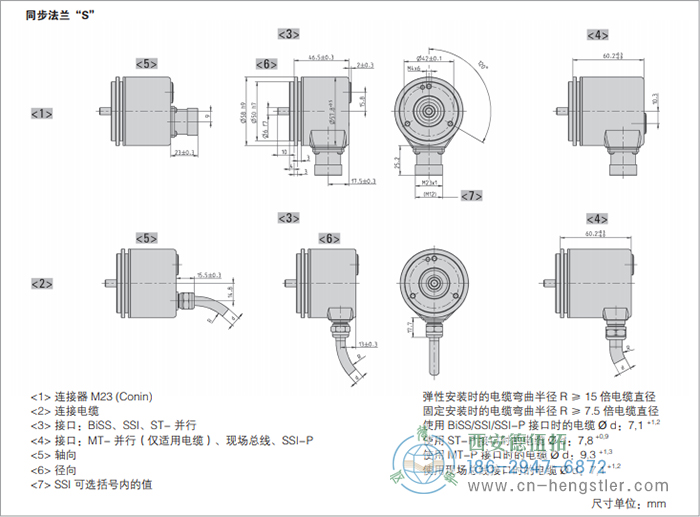

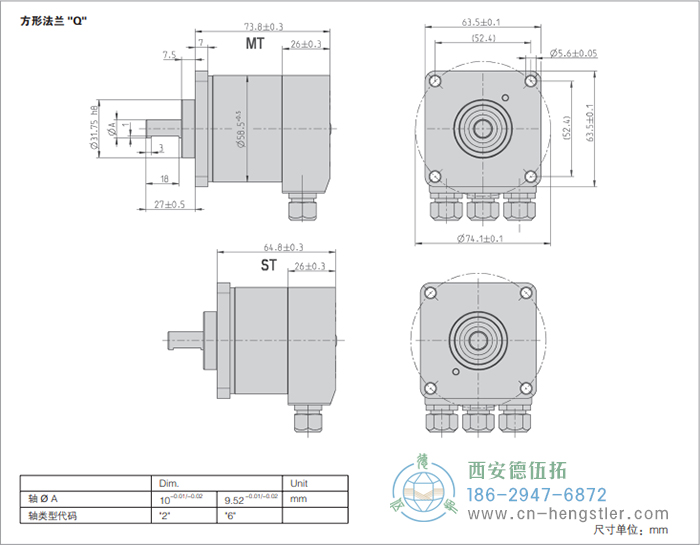

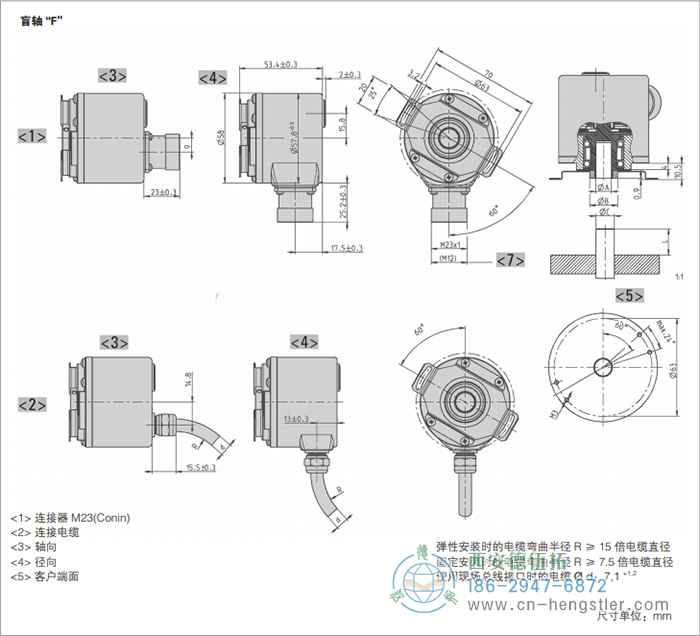

- 安裝尺寸
- 訂貨說明
AC58-并口光電絕對值型編碼器|德國Hengstler(亨士樂)
ROHS,CE,UL,BiSS,設計緊湊
啟動和工作輔助：診斷LED指示，帶感光的預設鍵（僅供MT），狀態信息
三態防短路輸出
支持格雷碼或二進制碼
編碼器監控,ACURO
AC58-并口光電絕對值型編碼器產品規格
外徑：58mm
軸徑或孔徑：6mm / 10mm(實心軸) 10mm / 12mm(軸套)
脈沖數或分辨率：多圈12位，單圈10-14位
防護等級：IP64/IP67
最高轉速：12,000 RPM
AC58-并口光電絕對值型編碼器機械特性
外徑：58mm
軸徑：6mm/10mm（實心軸）,10mm/12mm（空心軸）
最大轉速：10000 RPM（連續），12000（短時）
AC58-并口光電絕對值型編碼器電氣特性
電源電壓：DC 10~30V（應要求可提供DC 5V）
最大空載電流：200mA/300mA（單圈/多圈）
AC58-并口光電絕對值型編碼器環境特性
軸端防護等級（EN60529）：IP64或IP67
外殼防護等級（EN60529）：IP64或IP67
工作溫度：-40°C~+100°C
儲存溫度：-40°C~+85°C
AC58-并口光電絕對值型編碼器適用行業
機床
風電
工廠自動化
工程機械
醫療影像
冶金行業
石油天然氣
造紙
航空
AC58-并口光電絕對值型編碼器技術參數
技術數據（機械）
|
外徑
|
58mm
|
|
軸徑
|
實心軸 6mm，10mm；空心軸 10mm，12mm
|
|
法蘭（外殼的安裝）
|
同步法蘭，夾緊法蘭，帶彈簧片的軸套，方形法蘭
|
|
軸端的防護等級 (EN 60529)
|
IP 64或IP 67
|
|
外殼的防護等級 (EN 60529)
|
IP 64或IP 67
|
|
最大軸載
|
軸向40/徑向60N
|
|
安裝軸的軸向跳動(軸套)
|
±1.5mm
|
|
安裝軸的徑向跳動(軸套)
|
±0.2mm
|
|
最高轉速
|
連續10 000rpm，短時12 000rpm
|
|
啟動轉矩
|
≤ 0.01Nm
|
|
轉動慣量
|
3.8×10-6kgm2
|
抗震動
(DIN EN 60068-2-6)
|
100 m/s2(10`2000Hz)
|
抗沖擊
(DIN EN 60068-2-27)
|
1000m/s2(6ms)
|
|
工作溫度
|
-40℃ ~ +100℃
|
|
存儲溫度
|
-40℃ ~ +85℃
|
|
重量
|
約350g(單圈)，約400g(多圈)
|
|
連接
|
電纜，軸向或徑向
17針M23連接器(Conin)，軸向或徑向
37針Sub-D連接器
|
技術數據（電氣）
|
電源電壓
|
DC 10 ~ 30V
(應要求可提供DC5V)
|
|
典型空載電流
|
5V：150mA(單圈)，300mA
(多圈)
10·30V：200mA(單圈)，300mA
(多圈)
|
|
單圈分辨率
|
10 ~ 14 位,格雷余碼：360，720增量
|
|
多圈分辨率
|
12 位
|
|
接口
|
并行
|
|
輸出代碼
|
二進制，格雷碼，或格雷余碼
|
|
線性
|
±1 /2 LSB
|
|
輸出電流
|
每比特30mA，帶短路保護
|
|
控制輸入
|
(單圈)鎖存，方向，三態，(多圈)三態
|
|
報警輸出
|
NPN集電極開路，最大5mA
|
|
LED狀態指示燈
|
綠色=正常，紅色=報警
|
數據輸出電平
|
電源電壓UB
|
DC 5V-5%+10%*
|
DC 10`30V
|
|
高電平輸出
|
≥3.5V(30mA)
≥3.9V(10mA)
|
≥UB-2.2V(30mA)
≥UB-1.8V(10mA)
|
|
低電平輸出
|
≤1.6V(30mA)
≤1.2V(10mA)
|
≤1.6V(30mA)
≤1.2V(10mA)
|
|
上升時間(1.5m電纜)
|
≤0.1μs
|
≤0.2μs
|
|
下降時間(1.5m電纜)
|
≤0.05μs
|
≤0.1μs
|
* 應需求
控制輸入1
輸入
|
邏輯電平(物理)
|
功能
|
|
方向
|
1(+UB 或開路)
0(0V)
|
順時針(CW)旋轉代碼值遞增
順時針(CW)旋轉代碼值遞減
|
|
鎖存
|
1(+UB 或開路)
0(0V)
|
編碼器數據輸出連續變化
編碼器數據輸出存儲并恒定
|
|
三態(單圈)
|
1(+UB 或開路)
0(0V)
|
輸出激活
高陰抗輸出(三態模式)
|
|
三態(多圈)
|
1(+UB)
0(0V 或開路)
|
高陰抗輸出(三態模式)
輸出激活
|
1 推挽選擇的典型延時時間為10μs；通過集電極開路選擇時，需要外部上接電阻器(1kΩ)
電氣連接 單圈，多圈
|
顏色(PVC)
|
9位/360增量
|
10位/720增量
|
12位
|
13位
|
14位
|
|
灰色/粉色
|
N.C.
|
N.C.
|
N.C.
|
N.C.
|
S0(LSB)
|
|
棕色/黃色
|
N.C.
|
N.C.
|
N.C.
|
S0(LSB)
|
S1
|
|
棕色/灰色
|
N.C.
|
N.C.
|
S0(LSB)
|
S1
|
S2
|
|
紅色/藍色
|
N.C.
|
N.C.
|
S1
|
S2
|
S3
|
|
紫色
|
N.C.
|
S0(LSB)
|
S2
|
S3
|
S4
|
|
白色/紫色
|
S0(LSB)
|
S1
|
S3
|
S4
|
S5
|
|
白色/綠色
|
S1
|
S2
|
S4
|
S5
|
S6
|
|
白色/黃色
|
S2
|
S3
|
S5
|
S6
|
S7
|
|
白色/灰色
|
S3
|
S4
|
S6
|
S7
|
S8
|
|
白色/粉色
|
S4
|
S5
|
S7
|
S8
|
S9
|
|
白色/藍色
|
S5
|
S6
|
S8
|
S9
|
S10
|
|
白色/紅色
|
S6
|
S7
|
S9
|
S10
|
S11
|
|
白色/黑色
|
S7
|
S8
|
S10
|
S11
|
S12
|
|
棕色/綠色
|
S8(MSB)
|
S9(MSB)
|
S11(MSB)
|
S12(MSB)
|
S13(MSB)
|
|
黃色
|
三態S0`S8
|
三態S0`S9
|
三態S0`S11
|
三態S0`S12
|
三態S0`S13
|
|
粉色
|
鎖存
|
鎖存
|
鎖存
|
鎖存
|
鎖存
|
|
綠色
|
方向
|
方向
|
方向
|
方向
|
方向
|
|
黑色
|
0V
|
0V
|
0V
|
0V
|
0V
|
|
紅色
|
直流 5V/10V`30V
|
直流 5V/10V`30V
|
直流 5V/10V`30V
|
直流 5V/10V`30V
|
直流 5V/10V`30V
|
|
棕色
|
報警
|
報警
|
報警
|
報警
|
報警
|
電氣連接 單圈，M23連接器(Conin)，17腳
|
引腳
|
9位/360增量
|
10位/720增量
|
12位
|
13位
|
14位
|
|
1
|
S0(LSB)
|
S0(LSB)
|
S0(LSB)
|
S12(MSB)
|
S13(MSB)
|
|
2
|
S1
|
S1
|
S1
|
S11
|
S12
|
|
3
|
S2
|
S2
|
S2
|
S10
|
S11
|
|
4
|
S3
|
S3
|
S3
|
S9
|
S10
|
|
5
|
S4
|
S4
|
S4
|
S8
|
S9
|
|
6
|
S5
|
S5
|
S5
|
S7
|
S8
|
|
7
|
S6
|
S6
|
S6
|
S6
|
S7
|
|
8
|
S7
|
S7
|
S7
|
S5
|
S6
|
|
9
|
S8(MSB)
|
S8
|
S8
|
S4
|
S5
|
|
10
|
N.C.
|
S9(MSB)
|
S9
|
S3
|
S4
|
|
11
|
N.C.
|
N.C.
|
S10
|
S2
|
S3
|
|
12
|
三態S0`S8
|
三態S0`S8
|
S11(MSB)
|
S1
|
S2
|
|
13
|
鎖存
|
鎖存
|
鎖存
|
S0(LSB)
|
S1
|
|
14
|
方向
|
方向
|
方向
|
方向
|
S0(LSB)
|
|
15
|
0V
|
0V
|
0V
|
0V
|
0V
|
|
16
|
直流 5V/10V`30V
|
直流 5V/10V`30V
|
直流 5V/10V`30V
|
直流 5V/10V`30V
|
直流 5V/10V`30V
|
|
17
|
報警
|
報警
|
報警
|
報警
|
報警
|
電氣連接 多圈，電纜
|
電纜(TPE)
|
10cm電纜帶37針Sub-D連接器
|
|
|
顏色
|
引腳
|
信號名稱
|
|
棕色
|
2
|
S0
|
|
綠色
|
21
|
S1
|
|
黃色
|
3
|
S2
|
|
灰色
|
22
|
S3
|
|
粉紅色
|
4
|
S4
|
|
紫色
|
23
|
S5
|
|
灰色/粉紅色
|
5
|
S6
|
|
紅色/藍色
|
24
|
S7
|
|
白色/綠色
|
6
|
S8
|
|
棕色/綠色
|
25
|
S9
|
|
白色/黃色
|
7
|
S10
|
|
黃色/棕色
|
26
|
S11
|
|
白色/灰色
|
8
|
M0
|
|
灰色/棕色
|
27
|
M1
|
|
白色/粉紅色
|
9
|
M2
|
|
粉紅色/棕色
|
28
|
M3
|
|
白色/藍色
|
14
|
M41
|
|
棕色/藍色
|
33
|
M51
|
|
白色/紅色
|
15
|
M61
|
|
棕色/紅色
|
34
|
M71
|
|
白色/黑色
|
16
|
M82
|
|
棕色/黑色
|
35
|
M92
|
|
灰色/綠色
|
17
|
M102
|
|
黃色/灰色
|
36
|
M112
|
|
粉紅色/綠色
|
18
|
報警
|
|
黃色/粉紅色
|
10
|
方向
|
|
綠色/藍色
|
30
|
鎖存
|
|
黃色/藍色
|
12
|
三態
|
|
紅色(0.5mm2)
|
13
|
直流10V`30V
|
|
白色(0.5mm2)
|
31
|
直流10V`30V
|
|
藍色(0.5mm2)
|
1
|
0V
|
|
黑色(0.5mm2)
|
20
|
0V
|
1 N.C.分辨率為16位(4位多圈)
2 N.C.分辨率為16位或20位(4位或8位多圈)
AC58-并口光電絕對值型編碼器訂貨說明
在訂貨時我們需要確認用戶所購買的德國Hengstler(亨士樂)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。
|
型號
|
分辨率1,2
|
供電電壓
|
法蘭、防護等級、軸徑3,7
|
接口
|
連接方式4,5,6
|
|
□
|
/□
|
□
|
□
|
□
|
□
|
|
AC 58
|
0010 10 位單圈
0012 12 位單圈
0013 13 位單圈
0014 14 位單圈
0360 360增量單圈
0720 720增量單圈
1412 4 位多圈
+
12 位單圈
1812 8 位單圈
+
12 位單圈
1212 12 位多圈
+
12 位單圈
|
E 直流10`30V
|
S.41 同步法蘭, IP64, 6 mm
S.71 同步法蘭，IP67，6mm
K.42 夾緊法蘭, IP64 , 10 mm
K.72 夾緊法蘭, IP67 , 10 mm
K.46 夾緊法蘭, IP64 , 9.52 mm
K.76 夾緊法蘭, IP67 , 9.52 mm
F.42 彈簧片, IP64 ,10mm軸套，前夾緊環安裝
F.47 彈簧片, IP64 ,12mm軸套，前夾緊環安裝
F.46 彈簧片, IP64 ,9.52mm軸套，前夾緊環安裝
Q.42 方形法蘭，IP64，10mm
Q.72 方形法蘭，IP67，10mm
Q.46 方形法蘭，IP64，9.52mm
Q.76 方形法蘭，IP67，9.52mm
|
PB 并行 二進制
PG 并行 格雷碼
|
A 軸向電纜1.5m(單圈/多圈)
B 徑向電纜1.5m(單圈/多圈)
U 17腳Conin接頭軸向 逆時針(單圈)
V 17腳Conin接頭徑向 逆時針(單圈)
W 17腳Conin接頭軸向 順時針(單圈)
Y 17腳Conin接頭徑向 順時針(單圈)
A-A1-F 0.1m電纜(軸向) +37極Sub-D(多圈)
B-B1-F 0.1m電纜(徑向) +37極Sub-D(多圈)
|
分辨率360增量單圈帶偏置76(值域：76`435)
分辨率720增量單圈帶偏置152(值域：152`871)
防護等級IP67的產品不帶預置鍵和LED顯示。
連接代碼"A"，"B"(電纜)：單圈和多圈
連接代碼"A-A1-F"，"B-B1-F"(Sub-D連接器)：僅多圈
只有正確安裝匹配的IP67連接器時，外殼上帶連接器的IP67編碼器才能達到指定的防護等級
訂購信息 電纜長度選擇
電纜輸出的類型(連接A、B、E、F)可選擇以下幾種電纜長度，需要訂購要求的電纜長度，請增加單獨的代碼到您的訂購代碼后面。需要電纜使用不同的連接器，請在其間加入電纜長度代碼?？砂匆筇峁└L電纜。
|
代碼
|
電纜長度
|
|
無代碼
|
1.5m
|
|
-D0
|
3m
|
|
-F0
|
5m
|
|
-K0
|
10m
|
|
-P0
|
15m
|
|
-U0
|
20m
|
|
-V0
|
25m
|
示例：
3米長電纜：...B-D0
3米長電纜末端帶M23連接器，順時針：...B-D0-I
|
