AD36電機反饋光電絕對值編碼器|德國Hengstler(亨士樂)
緊湊的外形可與尺寸15的旋轉變壓器兼容
高達22位的單圈分辨率和12位的多圈絕對位置信息
1Vp-p正弦波可選，可與過去的控制器兼容

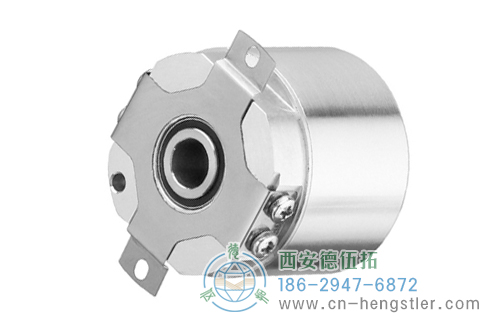

反饋系統光電絕對值編碼器AD36專為尺寸緊湊的伺服電機設計



AD36絕對值型編碼器應用真正齒輪多圈光學傳感技術，直徑為36mm。獨特的貫通空心軸使安裝與1.5"旋轉變壓器相兼容。機械設計包括兩個滾珠軸承和一個彈性的力矩支撐。
AD36與ACURO-DRIVE互補，適合用在小框架BLDC伺服電機。

全數字式控制回路
新的全數字OptoAsic技術能使其向真正的數字驅動系統轉變。傳統的絕對值型編碼器仍有模擬正弦波信號，用來反饋位置數據。然而，AD36提供BiSS接口上的19位(單圈)和12位全數字位置數據，可變的時鐘頻率可達10MHz。BiSS是市場上現有的唯一開放高速雙向傳感器接口。通過SSI接口和每轉2048正弦-余弦周期，實現與大多數現有驅動的向后兼容。

內置診斷系統
AD36的內置診斷系統控制和調節內部信號。通過對任何系統錯誤和老化影響的預警，防止其影響編碼器的功能，并獲得最長的電機正常運行時間。代碼的似真性檢查保證了輸出數據總是表示真實的位置。并且工作溫度能夠被測量并以8位的分辨率被讀出。如果超出或者低于設定的極限值，警告的報警位可以指示出來。
AD36電機反饋光電絕對值編碼器產品規格
外徑：1.48"(37.5mm)
軸徑或孔徑：8mm
脈沖數或分辨率：SSI:13位，BiSS:19位（單圈）
防護等級：IP40
最高轉速：12,000 RPM

AD36電機反饋光電絕對值編碼器電氣特性
供電電壓：DC 5V -5%/+10%或 DC 10~30V
單圈分辨率：SSI：13 位；BiSS：19 位

AD36電機反饋光電絕對值編碼器機械特性
外殼直徑：37.5mm (1.48”)
軸/法蘭/外殼材料：不銹鋼/鋁/塑料
軸徑：8mm 實心軸

AD36電機反饋光電絕對值編碼器環境特性
工作溫度：-40°~+120°C

AD36電機反饋光電絕對值編碼器適用行業

　機床　　　　　伺服電機

　工廠自動化　　　　　醫療影像

　矢量電機

AD36電機反饋光電絕對值編碼器技術參數

技術數據（機械）

外殼直徑	37.5mm
軸徑	8mm(通孔軸) 8mm 軸套
法蘭(外殼的安裝)	彈簧片
外殼的防護等級 (EN 60529)	IP40
軸的防護等級 (EN 60529)	IP40
最高轉速	連續運行 10 000 rpm 短時運行 12 000 rpm
典型啟動轉矩	≤1Nm
轉動慣量	2.5×10-6kgm2
安裝軸的軸向跳動(軸套)	±0.5mm
安裝軸的徑向跳動(軸套)	±0.05mm
抗震動 (DIN EN 60068-2-6)	100 m/s2(10`500Hz)
抗沖擊 (DIN EN 60068-2-27)	1000m/s2(6ms)
工作溫度	-40℃ ~ +120℃
存儲溫度1	-15℃ ~ +85℃
重量	大約 80 g（單圈）/ 130 g（多圈）
連接	徑向電纜 PCB連接器，12腳

技術數據（電氣）

電源電壓	直流5V(-5%/+10%)或直流7`30V
典型空載電流	100 mA(單圈)，150mA(多圈)
單圈分辨率	SSI：12 ~ 17 位 BiSS：12 ` 19位
多圈分辨率	12 位
輸出代碼	格雷碼
驅動	時鐘和數據 / RS422
增量信號	正弦 - 余弦 1Vpp 脈沖數：2048 3dB極限頻率：500kHz 絕對精度：±35"
報警輸出	報警位(SSI可選) 警告位與報警位(BiSS)

插腳分配

顏色	管腳	信號
灰色	1a	數據
白色/綠色1	2a	A+
黑色1	3a	0V 傳感
紅色/蘭色1	4a	B+
綠色	5a	時鐘
紫色1	6a	5V 傳感
白色	1b	直流 5V/7`30V
黃色	2b	時鐘
灰色/粉色1	3b	B-
棕色	4b	0V(UN)
棕色/綠色1	5b	A-
粉色	6b	數據

¹ 模擬量信號(1 Vpp)只對接口SC(SSI 格雷碼+1Vpp)和BC(BiSS+1Vpp)有效。

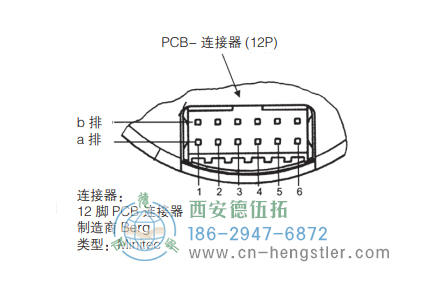

編碼器側插座

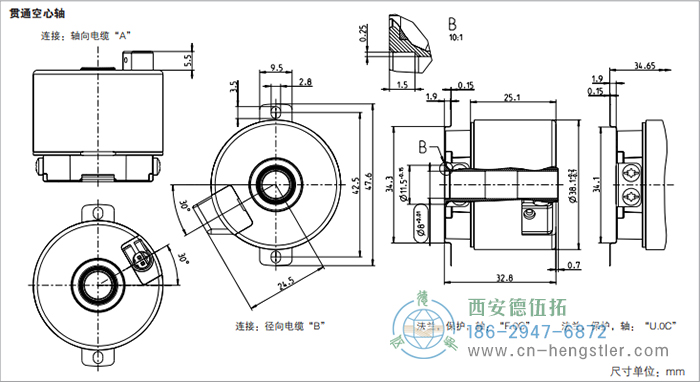

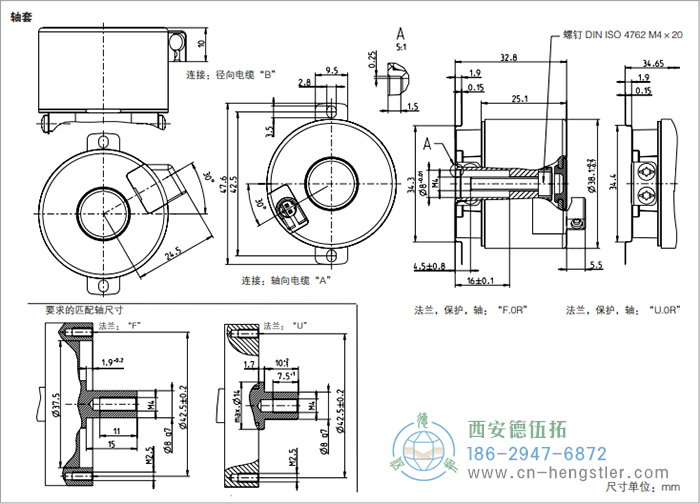

AD36電機反饋光電絕對值編碼器外形及安裝尺寸

AD36電機反饋光電絕對值編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的德國Hengstler(亨士樂)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

型號	分辨率	電源電壓	法蘭、防護等級、軸徑	接口	連接方式
□	/□	□	□	□	□
AD 36	0012 12 位單圈 0013 13 位單圈 0014 14 位單圈 0017 17 位單圈 0019 19 位單圈(BiSS) 1213 12 位多圈 + 13 位單圈 1217 12 位多圈 + 17 位單圈 1219 12 位多圈 + 19 位單圈(BiSS)	A 直流 5V E 直流 7V`30V	F.0C 彈簧片IP40，8mm 貫通空心軸 F.0R 彈簧片IP40，8mm 軸套 U.0C 彈簧片IP40，8mm 貫通空心軸 U.0R 彈簧片IP40，8mm 軸套	BI BiSS-B BC BiSS-B(+SinCos 1Vpp) SG SSI格雷碼 SC SSI格雷碼(+SinCos 1Vpp) BE BiSS-C BV BiSS-C(+SinCos 1Vpp)	0 PCB連接器，軸向，12腳 2 PCB連接器，徑向，12腳 A PCB連接器，軸向，帶12腳匹配連接器和0.5m電纜 B PCB連接器，徑向，帶12腳匹配連接器和0.5m電纜
