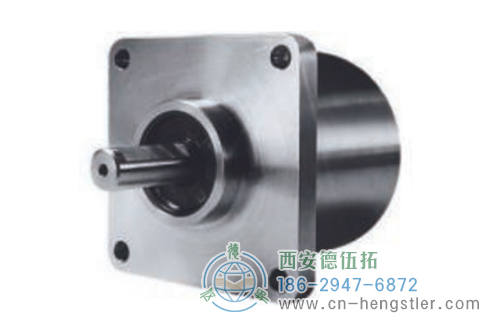

AC61_SSI_P工業不銹鋼型光電絕對值編碼器|德國Hengstler(亨士樂)
工業不銹鋼型絕對值編碼器
防護等級：IP67
高抗腐蝕性
分辨率可達29位（單圈17位，多圈12位）
電纜輸出
可編程：分辨率、代碼類型、方向、輸出格式、警告、報警
設計堅固緊湊
應用：食品飲料的包裝機械，船舶設備（例如：吊車、絞車、電纜敷設船），近岸應用



絕對值型不銹鋼編碼器有 AC 59 和 AC 61 兩種類型：
· AC59：冷拉不銹鋼外殼，只有電纜輸出，不能訪問控制元件。
· AC61：機加工外殼，有電纜或總線接線盒、可以訪問控制元件（DIP 開關，復位開關）。

AC61_SSI_P工業不銹鋼型光電絕對值編碼器產品規格
外徑：61.5mm
軸徑或孔徑：9.52mm/10mm
脈沖數或分辨率：多圈12位，單圈可達17位
防護等級：IP67
最高轉速：6,000 RPM

AC61_SSI_P工業不銹鋼型光電絕對值編碼器機械特性
外徑：61.5mm
軸徑：9.52mm/10mm（實心軸）
最大轉速：6000 RPM（連續），10000（短時）

AC61_SSI_P工業不銹鋼型光電絕對值編碼器電氣特性
電源電壓：DC 10~30
典型空載電流：最大250mA

AC61_SSI_P工業不銹鋼型光電絕對值編碼器環境特性
軸端防護等級（EN60529）：IP67
外殼防護等級（EN60529）：IP67
工作溫度：-40°C~+70°C
儲存溫度：-40°C~+85°C

AC61_SSI_P工業不銹鋼型光電絕對值編碼器適用行業

　風電　　　　　工廠自動化

　工程機械　　　　　冶金行業

　石油天然氣　　　　　造紙

AC61_SSI_P工業不銹鋼型光電絕對值編碼器技術參數

技術數據（機械）

外徑	61.5mm
軸徑	9.52 / 10mm (實心軸)
法蘭(外殼的安裝)	方形法蘭 63.5 x 63.5mm
外殼的防護等級 (EN 60529)	IP 67
軸的防護等級 (EN 60529)	IP 67
軸載，軸向 / 徑向	40 N / 60 N
最高轉速	短時：10 000 rpm 連續：6 000 rpm
典型啟動轉矩	≤1Nm
轉動慣量	約 20gcm2
抗震動 (DIN EN 60068-2-6)	100 m/s2(10`500Hz)
抗沖擊 (DIN EN 60068-2-27)	1000m/s2(6ms)
工作溫度	-40℃ ~ +70℃
存儲溫度1	-40℃ ~ +85℃
軸的材料	不銹鋼
外殼的材料	不銹鋼
重量	帶 1.5m 電纜大約 980g
連接	電纜，軸向或徑向

技術數據（電氣）

電源電壓	直流 10V ~ 30V
典型空載電流（單圈 / 多圈）	最大 250mA
單圈分辨率	10 ~ 17 位
多圈分辨率	12 位
輸出代碼	二進制 , 格雷碼
驅動	時鐘和數據 / RS422
參數化	分辨率、代碼類型、方向、 輸出格式、警告、報警。
控制輸入	方向、預置 1、預置 2
報警輸出	報警位
LED 狀態	綠色 = 正常；紅色 = 警報

推薦的SSI數據傳輸率
最大數據傳輸率取決于電纜長度。 對于時鐘/時鐘和數據/數據，請使用雙絞線。使用屏蔽電纜。

電纜長度	波特率
<50m	<400kHz
<100m	<300kHz
<200m	<200kHz
<400m	<100kHz

同步串口傳輸(SSI)
SSI 接口采用了時鐘刷，將編碼器數據依次 讀出。時鐘刷每重新刷一次 ( 最小間隔為 30ms)，會讀出一組新的數據。
以下為可編程的主要參數：
·預置：軟件預置和通過輸入 / 按鈕可設置 預置（可被設置為無效）。
·偏置：實際編碼器數值的相對偏移。
·縮放：編碼器實際數值乘以小于 1 的系數。 直接輸出每個測量距離和每轉的增量。
·旋轉方向：可通過軟件或輸入（可被設置 為無效）調整。
·輸出格式：樹形格式或標準格式 （MSB 定向）。
·輸出代碼：選項為格雷碼或二進制代碼， 整數或兩位補碼顯示。從 16 位至 24 位之間選擇有效位。
另外，可編程為最大 7 個狀態位：
· 多達 4 個警告位；
· 超速；
· 編碼器停止工作；
· 奇偶校驗；
· 編碼器錯誤；
· 旋轉方向。

可編程SSI

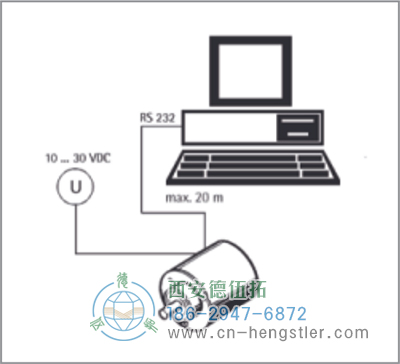

絕對值型編碼器編程需要一臺電腦、 WinSSI 軟件和適配器電纜。
編碼器接通電源，并通過適配器電纜連接到電腦的串聯接口上。
使用菜單輔助程序，就可以按照所需參數配置編碼器了。

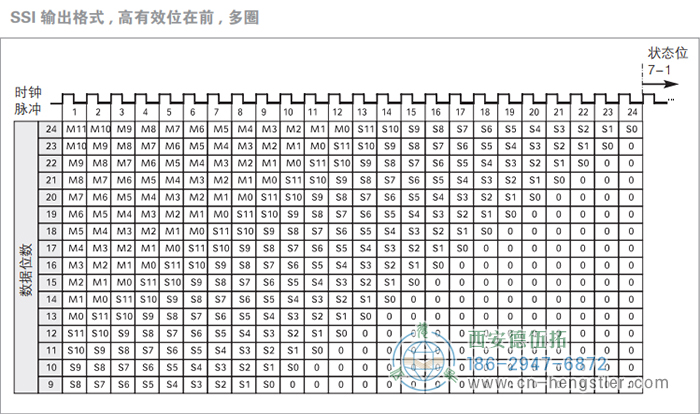

SSI輸出格式，高有效位在前，多圈

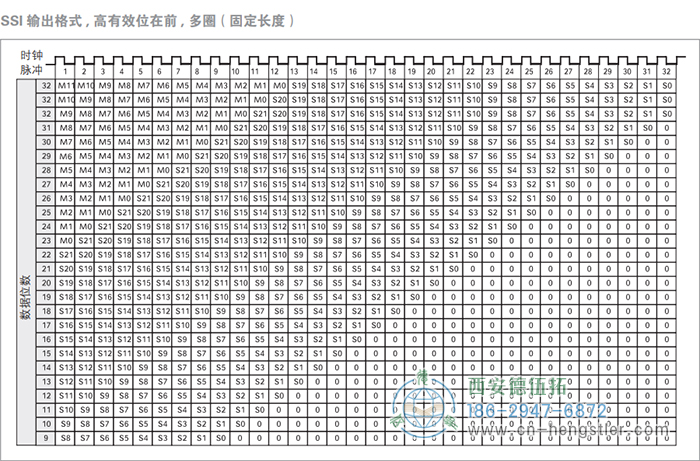

SSI輸出格式，高有效位在前，多圈(固定長度)

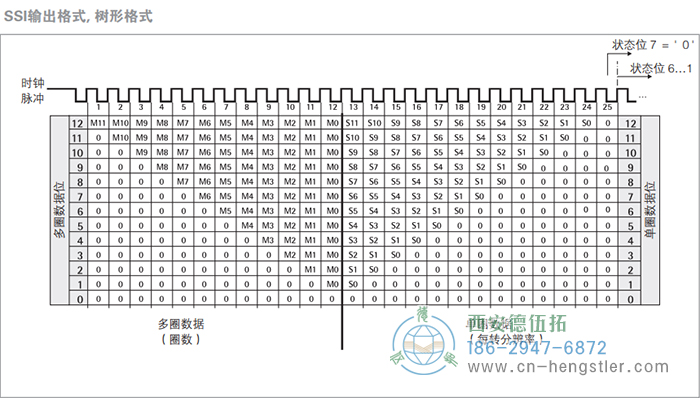

SSI輸出格式，樹形格式
電氣連接 12腳/電纜

電纜顏色	信號
綠色	時鐘
黃色	時鐘
粉色	數據
灰色	數據
棕色	RS 232 TxD
白色	RS 232 RxD
黑色	0V 信號輸出
藍色	方向
紅色	預置1
紫色	預置2
白色1	直流10V`30V
棕色1	0V(電源電壓)

¹ 較大橫載面：0.5m²

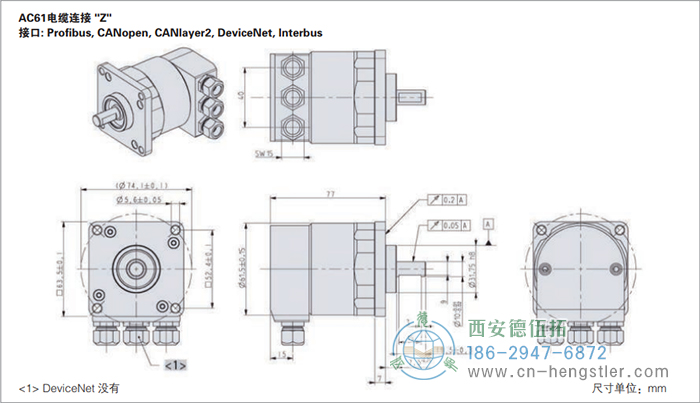

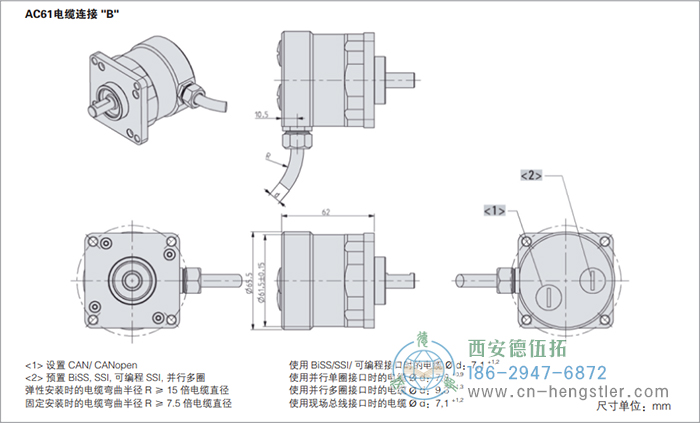

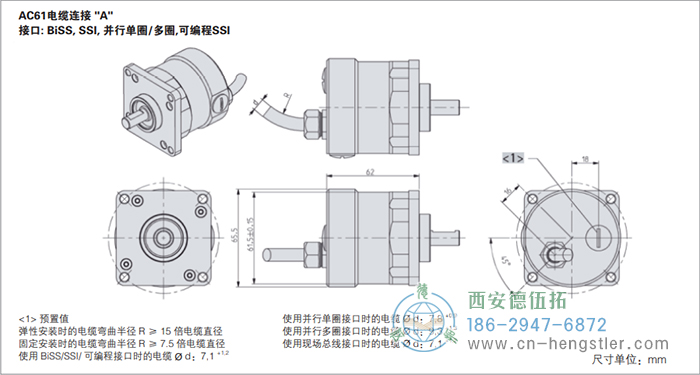

AC61_SSI_P工業不銹鋼型光電絕對值編碼器外形及安裝尺寸

AC61_SSI_P工業不銹鋼型光電絕對值編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的德國Hengstler(亨士樂)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

型號	分辨率	電源電壓	法蘭、防護等級、軸徑	接口	連接方式
□	/□	□	□	□	□
AC 61	0010 10 位單圈 0012 12 位單圈 0013 13 位單圈 0014 14 位單圈 1212 12 位多圈 + 12 位單圈 1213 12 位多圈 + 13 位單圈 1214 12 位多圈 + 14 位單圈 1217 12 位多圈 + 17 位單圈 1219 12 位多圈 + 應要求可提供更高分辨率	E 直流 10V`30V	Q.76 方形法蘭，IP67，9.52mm Q.72 方形法蘭，IP67，10mm	SP 可編程 SSI	A 軸向電纜 B 徑向電纜

訂購信息 電纜長度選擇
電纜輸出的類型(連接A、B、E、F)可選擇以下幾種電纜長度，需要訂購要求的電纜長度，請?jiān)黾訂为?dú)的代碼到您的訂購代碼后面。需要電纜使用不同的連接器，請?jiān)谄溟g加入電纜長度代碼?？砂匆筇峁└L(zhǎng)電纜。

代碼	電纜長度
無代碼	1.5m
-D0	3m
-F0	5m
-K0	10m
-P0	15m
-U0	20m
-V0	25m
示例： 3米長電纜：...B-D0 3米長電纜末端帶M23連接器，順時針：...B-D0-I
