AD34電機反饋系統光電絕對值編碼器|德國Hengstler(亨士樂)
輕載編碼器
獨特的安裝概念：節省安裝 時間和成本
特殊的切口軸可實現一步安裝，消除了軸聯問題
高達19位精度的單圈絕對位置信息
-15°~+120°C的寬工作溫度范圍，覆蓋大多數伺服電機應用場合
10000 rpm連續運行
正弦 1 Vpp
帶寬 500kHz

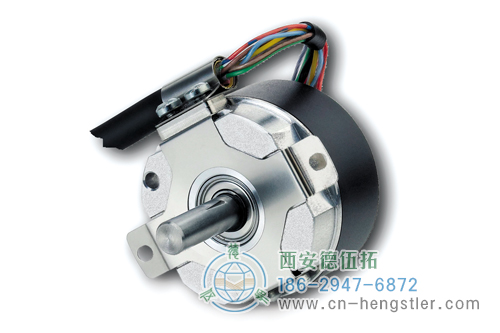

反饋系統光電絕對值編碼器 AD34 專為尺寸緊湊的伺服電機設計



AD34是同類產品中結構最緊湊的絕對值編碼器。單圈分辨率可達19位，多圈分辨率可達12位。機械設計包括兩個滾珠軸承和一個彈性彈簧片。AD34補充了ACURO-DRIVE系列，并且非常適合應用于小框架尺寸的BLDC伺服電機中。軸上帶凹的AD34便于安裝，可縮短安裝時間。

帶凹口軸節省安裝成本
由于AD34的創新的軸安裝形式節省了安裝在電機軸的工作。電機B面上鉆一個普通的6mm孔就行了。AD34的帶凹口軸一步就可以被插入到電機軸的B面中。

完全數字控制回路
新型的和完全數字 OptoAsic 技術確?？绲秸嬲臄?shù)字驅動系統。傳統的絕對值編碼器還有模擬量正弦信號用于速度反饋和位置數據。然而AD34通過BiSS是市場上唯一的開放高速雙向傳感器接口。可通過SSI接口向前兼容大多數現有的驅動器，并且該接口可選每圈產生2048周期的正余弦信號。

集成的診斷系統
AD34有一個集成的診斷系統，它可以控制和調整內部信號。通過任何系統錯誤或在編碼器的功能未受影響之前老化的預報警，可以最大限度的保證電機在線運行時間。代碼的真實性檢查保證輸出數據戶遠指示真實的位置。另外工作溫度能夠被測量，并且以8位的分辨率讀出。如果設置了極限參數，工作超過或低于設定值都可以通過警告和報警位指示。
AD34電機反饋系統光電絕對值編碼器產品規格
外徑：1.48"(37.5mm)
軸徑或孔徑：6mm
脈沖數或分辨率：?jiǎn)稳?2-17位
防護等級：IP40
最高轉速：12,000 RPM

AD34電機反饋系統光電絕對值編碼器電氣特性
供電電壓：DC 5V -5%/+10%或 DC 7~30V
單圈分辨率：12~17 位

AD34電機反饋系統光電絕對值編碼器機械特性
外殼直徑：37.5mm (1.48”)
軸徑：6mm （切口軸）

AD34電機反饋系統光電絕對值編碼器環境特性
工作溫度：-15°~+120°C

AD34電機反饋系統光電絕對值編碼器適用行業

　機床　　　　　電梯

　伺服電機　　　　　工廠自動化

　航空

AD34電機反饋系統光電絕對值編碼器技術參數

技術數據（機械）

外殼直徑	37.5mm
軸直徑	6mm(帶凹口軸)
法蘭(外殼的安裝)	彈簧片
外殼的防護等級 (EN 60529)	IP40
軸的防護等級 (EN 60529)	IP40
安裝軸的軸向跳動(軸套)	±0.5mm
安裝軸的徑向跳動(軸套)	±0.05mm
最高轉速	最大 10 000 rpm (連續) 最大 12 000 rpm (短時)
典型啟動轉矩	0.01Nm
轉動慣量	2.5×10-6kgm2
抗震動 (DIN EN 60068-2-6)	100 m/s2(10`2000Hz)
抗沖擊 (DIN EN 60068-2-27)	1000m/s2(6ms)
工作溫度	-15℃ ~ +120℃
存儲溫度1	-15℃ ~ +85℃
相對濕度	75%不結露
重量	大約 80 g（單圈）
連接	電纜，徑向 PCB連接器，12腳

技術數據（電氣）

電源電壓	直流5V-5%/+10%或直流7`30V
典型空載電流	100 mA(單圈)，150mA(多圈)
單圈分辨率	SSI：12 ~ 17 位 BiSS：12 ` 19位
多圈分辨率	12 位
輸出代碼	格雷碼
驅動	時鐘和數據 / RS422
可選增量信號	正弦 - 余弦 1Vpp 脈沖數：2048 3dB極限頻率：500kHz 絕對精度：±35"
報警輸出	報警位(SSI-可選) 警告位與報警位(BiSS)

電氣連接 PCB連接器，12腳

顏色	管腳	信號
灰色	1a	數據
白色/綠色1	2a	A+
黑色1	3a	0V 傳感
紅色/蘭色1	4a	B+
綠色	5a	時鐘
紫色1	6a	5V 傳感
白色	1b	直流 5V/7`30V
黃色	2b	時鐘
灰色/粉色1	3b	B-
棕色	4b	0V(UN)
棕色/綠色1	5b	A-
粉色	6b	數據

¹ 模擬量信號(1 Vpp)只對接口SC(SSI 格雷碼+1Vpp)和BC(BiSS+1Vpp)有效。

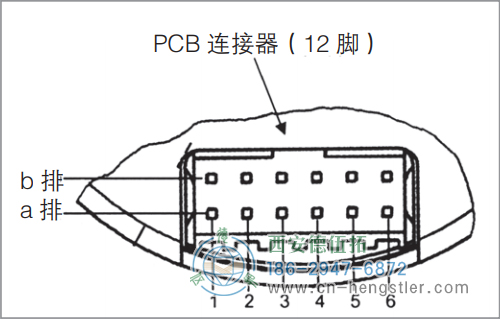

編碼器側插座
12腳PCB連接器 Berg制造，類型Minitek

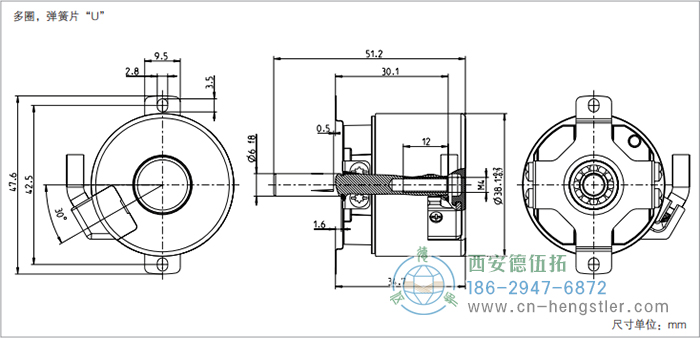

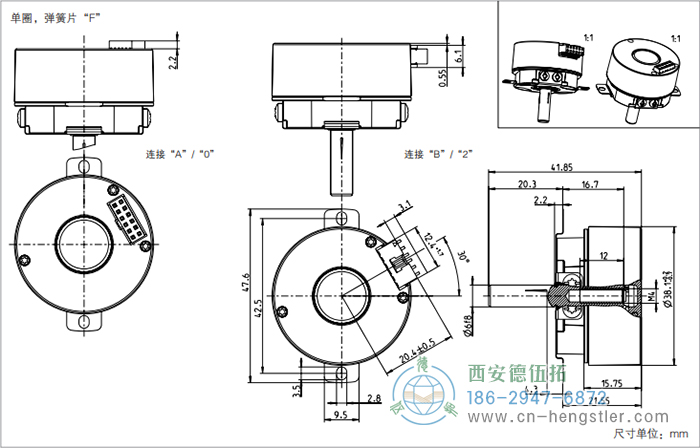

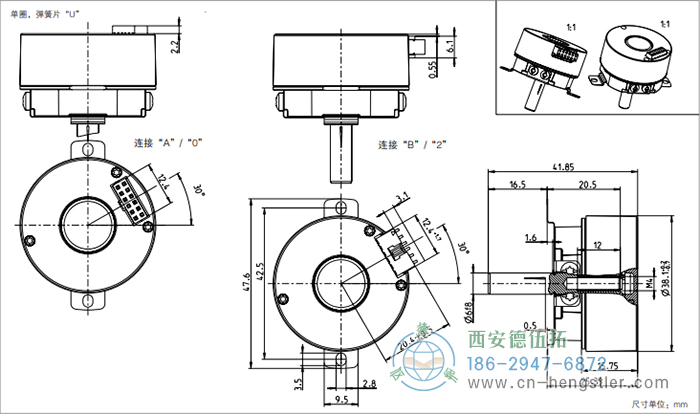

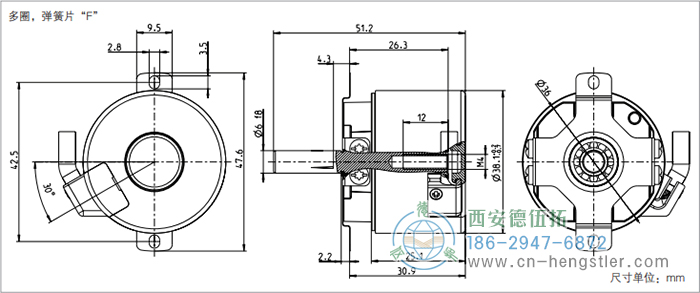

AD34電機反饋系統光電絕對值編碼器外形及安裝尺寸

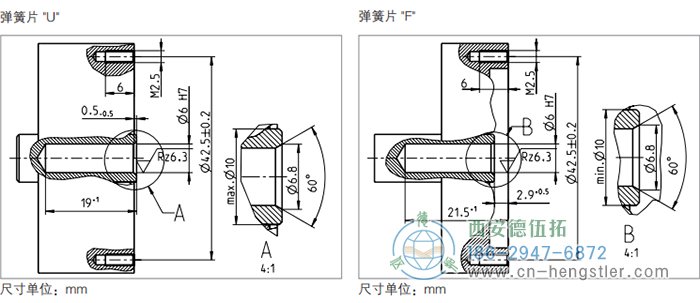

安裝附件

AD34電機反饋系統光電絕對值編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的德國Hengstler(亨士樂)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

型號	分辨率	電源電壓	法蘭、防護等級、軸徑	接口	連接方式
□	/□	□	□	□	□
AD 34	0012 12 位單圈 0013 13 位單圈 0014 14 位單圈 0017 17 位單圈 0019 19 位單圈(BiSS) 1213 12 位多圈 + 13 位單圈 1214 12 位多圈 + 14 位單圈 1217 12 位多圈 + 17 位單圈 1219 12 位多圈 + 19 位單圈(BiSS)	A 直流 5V E 直流 7V`30V	F.0N 彈簧片IP40，6mm 帶凹口軸 U.0N 彈簧片IP40，6mm 帶凹口軸	BI BiSS-B BC BiSS-B(+SinCos 1Vpp) SG SSI格雷碼 SC SSI格雷碼(+SinCos 1Vpp) BE BiSS-C BV BiSS-C(+SinCos 1Vpp)	0 PCB連接器，軸向，12腳 2 PCB連接器，徑向，12腳 A PCB連接器，軸向，帶12腳匹配連接器和0.5m電纜 B PCB連接器，徑向，帶12腳匹配連接器和0.5m電纜
