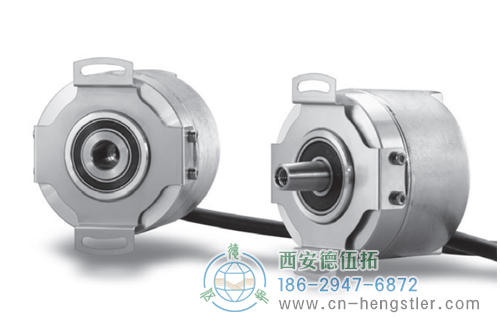

AD58電機反饋光電絕對值編碼器|德國Hengstler(亨士樂)
用于無刷伺服電機
全數字化和高速
工作溫度+120℃
10 000rpm 連續運行
齒輪光學多圈
SSI或BiSS接口
可選正弦波1Vpp：小于1%的諧波畸變
帶寬500kHz



AD58絕對值型編碼器應用真正齒輪多圈和光學傳感技術。機械設計包括兩只滾珠軸承和一個彈性的力矩支撐。AD58最適合于BLDC伺服電機，尤其是在諸如CNC精密機器和專業質量印刷等要求較高的領域。AD58耗電量低，從而降低了使用者的費用。

全數字控制回路
新的全數字 OptoAsic 技術使其向真正的數字驅動系統轉變。傳統的絕對值型編碼器仍有模擬正弦波信號，用來反饋速度和位置數據。然而，AD58提供BiSS接口上的22位(單圈)和12位(多圈)全數字位置數據，可變的時鐘頻率可達10MHz。這相應于單圈分辨率高于4百萬測量步。

AD58電機反饋光電絕對值編碼器產品規格
外徑：58mm
軸徑或孔徑：10mm(錐形空心軸),10mm(錐形軸)
脈沖數或分辨率：?jiǎn)稳?2位,多圈12位
防護等級：IP40
最高轉速：12,000 RPM

AD58電機反饋光電絕對值編碼器機械特性
外殼直徑：58mm
軸徑：10mm（錐形空心軸），10mm（錐形實心軸）
最大轉速：10000（連續）；12000（短時）

AD58電機反饋光電絕對值編碼器電氣特性
電源電壓：DC 5V -10%/+10% 或DC 10~30V
最大空載電流：100mA（單圈），100mA（多圈）

AD58電機反饋光電絕對值編碼器環境特性
軸端防護等級：IP40
外殼防護等級：IP40
工作溫度：-15°C~+120°C
儲存溫度：-15°C~+85°C

AD58電機反饋光電絕對值編碼器適用行業

　電梯　　　　　伺服電機

　工廠自動化　　　　　醫療影像

AD58電機反饋光電絕對值編碼器技術參數

技術數據（機械）

外殼直徑	58mm
軸徑	10mm(錐形空心軸) 10mm(錐形實心軸)
法蘭(外殼的安裝)	彈簧片
外殼的防護等級 (EN 60529)	IP40
軸的防護等級 (EN 60529)	IP40
安裝軸的軸向跳動(軸套)	±0.5mm
安裝軸的徑向跳動(軸套)	±0.1mm
最高轉速	最高 10 000 rpm (連續) 最高 12 000 rpm (短時)
轉動慣量	3.8×10-6kgm2
抗震動 (DIN EN 60068-2-6)	100 m/s2(10`2000Hz)
抗沖擊 (DIN EN 60068-2-27)	1000m/s2(6ms)
工作溫度	-15℃ ~ +120℃
存儲溫度1	-15℃ ~ +85℃
重量	大約 260 g（單圈）/310g (多圈)
連接	PCB連接器，12腳

¹ 由于包裝原因

技術數據（電氣）

電源電壓	直流5V±10%或直流10`30V
典型空載電流	100 mA(單圈)，150mA(多圈)
輸出編碼	二進制或格雷碼
單圈分辨率	13位(SSI)，最大22位(BiSS)
多圈分辨率	12 位
增量信號	時鐘和數據 / RS422
增量信號	正弦 - 余弦 1Vpp 脈沖數：2048 3dB極限頻率：500kHz 絕對精度：±35" 重復性：±7"
增量信號	時鐘和數據 / RS422
報警輸出	報警位(SSI) 警告位與報警位(BiSS)

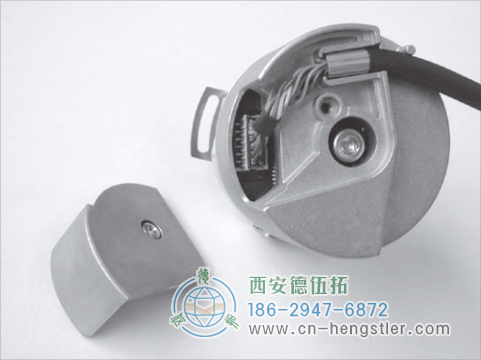

電氣連接 PCB連接器，12腳

顏色	管腳	信號
紫色	1a	數據
綠色	2a	A+
棕色/綠色	3a	0V 傳感
蘭色	4a	B+
棕色	5a	時鐘
紅色/蘭色	6a	5V 傳感
綠色/粉色	1b	直流 10`30V
白色	2b	時鐘
紅色	3b	B-
白色/綠色	4b	0V(UN)
黃色	5b	A-
黑色	6b	數據

編碼器側插座
12腳PCB連接器
制造商 Berg，Minitek
屏蔽編碼器外殼連接超過10mm長度

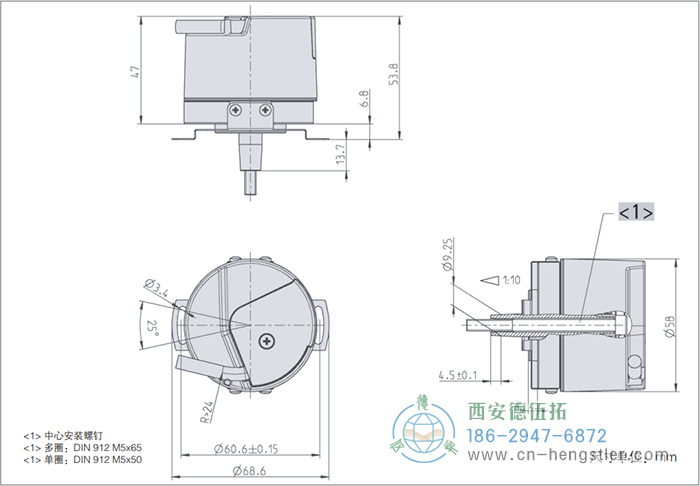

AD58電機反饋光電絕對值編碼器外形及安裝尺寸

AD58電機反饋光電絕對值編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的德國Hengstler(亨士樂)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

型號	分辨率	電源電壓	法蘭、防護等級、軸徑	接口	連接方式
□	/□	□	□	□	□
AD 58	0013 13 位單圈 0022 22 位單圈(BiSS) 1213 12 位多圈 + 13 位單圈 1222 12 位多圈 + 22 位單圈(BiSS)	A 直流 5V E 直流 10V`30V	1.0K 彈簧片IP40，錐形10mm	BI BiSS-B BC BiSS-B(+SinCos 1Vpp) SC SSI格雷碼(+SinCos 1Vpp) BE BiSS-C BV BiSS-C(+SinCos 1Vpp)	0 PCB連接器，軸向，12腳 B PCB連接器，徑向，帶12腳匹配連接器和0.5m電纜
