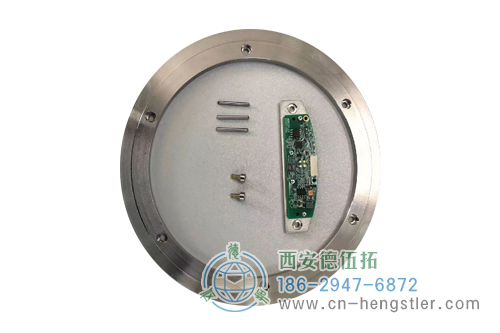

RMA超薄模塊絕對值編碼器|德國Hengstler(亨士樂)
全新藍光光學引擎，單圈分辨率可達24bit，顯著提升系統剛性
超薄設計，安裝深度<13 mm
孔徑最大可達130mm，免工具安裝，方便快捷
標準 BISS-C BP3 ，與市面主流驅動通信接口兼容
最高轉速3,000RPM
提供全自動智能安裝優化功能，顯著提升系統精度
適合半導體，電子裝配等行業


RMA超薄模塊絕對值編碼器產品規格
外徑：讀頭最大半徑104mm，碼盤直徑180.8mm
軸徑或孔徑：130mm/80mm/50mm /38mm
脈沖數或分辨率：單圈24位
防護等級：IP00
最高轉速：3,000 RPM

RMA超薄模塊絕對值編碼器適用行業

　機床　　　　　工廠自動化

RMA超薄模塊絕對值編碼器技術參數

技術數據（機械）

外徑	讀頭最大半徑104mm，碼盤直徑180.8mm
孔徑	130mm/80mm/50mm
安裝方式	無軸承，表面安裝
防護等級 (EN 60529)	IP00
允許軸向跳動	±0,2mm
允許徑向跳動	±0,1mm
最高轉速	3,000 RPM
慣量	TBD
振動 (DIN EN 60068-2-6)	200 m/s2(10`500Hz)
沖擊 (DIN EN 60068-2-27)	2000m/s2(6ms)
運行溫度	-40℃ ` +110℃
存儲溫度	-40℃ ` +110℃
濕度	95% non-condensing
輸出方式	PCB插座

電氣參數

總體設計	根據 DIN EN 61010-1, 防護等級 III, 污染等級 2, 過電壓等級 II
供電電壓	DC 5V ± 10%
消耗電流	150 mA
分辨率	單圈 24bits
通信協議	符合BISS-C BP3標準，全數字通信
調試	全自動智能安裝優化流程，附帶LED指示燈
絕對定位精度	取決于安裝
重復定位精度	重復定位<±3"

接線

顏色	定義
1	Vcc
2	GND
3	CLK+
4	CLK-
5	DAT+
6	DAT-
7	調試+
8	調試-
9	清零
10	優化完成提示

^*屏蔽需使用螺栓通過底座接地

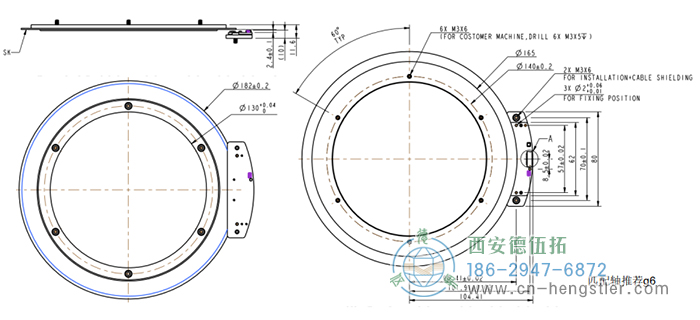

RMA超薄模塊絕對值編碼器外形及安裝尺寸

RMA超薄模塊絕對值編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的德國Hengstler(亨士樂)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

型號	分辨率	電源電壓	法蘭、防護等級、軸徑	接口	連接方式
□	/□	□	□	□	□
RMA	0024 單圈24bits	A DC 5V	M.0A130 130mm 內孔，表面安裝 M.0A080 80mm 內孔，表面安裝 M.0A050 50mm 內孔，表面安裝 M.0A038 38mm 內孔，表面安裝	BE BISS-C協議	A5 插頭+0.5米電 纜
