RI80-E標準空心軸光電增量編碼器|德國Hengstler(亨士樂)

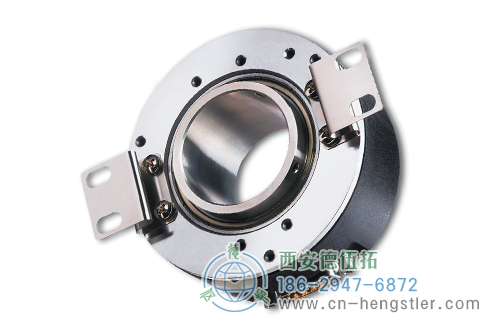

標準空心軸光電增量編碼器-RI80-E
增量型輸出
20 mm ~ 45 mm 空心軸
堅固的機械設計
不破碎碼盤
寬電壓范圍：直流5V 或10 ~ 30 V
脈沖數：250/256/500/512/1000/1024/2000/2048/2500/4096/5000/6000/7200/8000/8192/9000/10000 應請求可提供更高脈沖數
應用：齒輪傳動電梯，異步電梯曳引機，電機，工業機械，起重機港口機械。

RI80-E標準空心軸光電增量編碼器產品規格
外徑：100mm
軸徑或孔徑：20 mm ~ 45 mm
脈沖數或分辨率：250~10,000 應請求可提供更高脈沖數
防護等級：IP50/ IP64
最高轉速：3,600 RPM
絕對最高轉速：IP50：3,600 RPM，IP64：3,000 RPM
外殼材料：鋁

RI80-E標準空心軸光電增量編碼器電氣特性
電源電壓： 直流5V±10%或直流10V - 30V
最大空載電流： 150 mA(輸出方式R,M,I); 80mA(輸出方式K,V,C)

RI80-E標準空心軸光電增量編碼器環境特性
工作溫度：-20℃- +70℃
存儲溫度：-40℃- +80℃

(機械)設計堅固、尺寸空間較大，確保長期免維護操作、無需經常進行維護。

RI80-E標準空心軸光電增量編碼器適用行業

　工廠自動化　　　　　電梯

　冶金　　　　　矢量電機

RI80-E標準空心軸光電增量編碼器技術參數

技術數據（機械）

外徑	100mm
軸徑	25 ~ 45mm
軸的固定	鍵槽、夾緊環
法蘭(外殼的安裝 )	雙彈簧片
防護等級	IP50 或 IP64
最高轉速	3600rpm (IP50) 3000rpm (IP64)
啟動轉矩	IP50：10Ncm，IP64：17Ncm
轉動慣量	24kgmm2
允許最大軸負載	軸向：20N 徑向：40N
抗振動 (DIN EN 68-2-6)	100 m/s2(10~2,000Hz)
抗沖擊 (DIN EN 68-2-6)	1000 m/s2(6ms)
工作溫度	-20℃ ~ +70℃
儲存溫度	+40℃ ~ +80℃
外殼材料	鋁 (表面噴塑)
重量	大約 1000g

技術數據（電氣）

總體設計	按照 DIN EN 61010，防護等級 Ⅲ 污染等級 2，過電壓等級 Ⅱ
電源電壓	直流5V±10%或直流10 ~ 30V1
最大消耗電流	輸出方式(R,M,I):150mA 輸出方式(K,V,C):80mA
最大脈沖頻率	<2500PPR;100kHz;2500-6000PPR;200kHz; >6000PPR;400kHz
標準 輸出版本	輸出方式(R,M,I):A,B,Z,A,B,Z 輸出方式(K,V,C):A,B,Z
最大電流	輸出方式(R,M,I):20mA 輸出方式(K,V,C):30mA
電氣連接	15腳SUB-D插座，徑向電纜

¹直流10-30V編碼器帶極性保護。

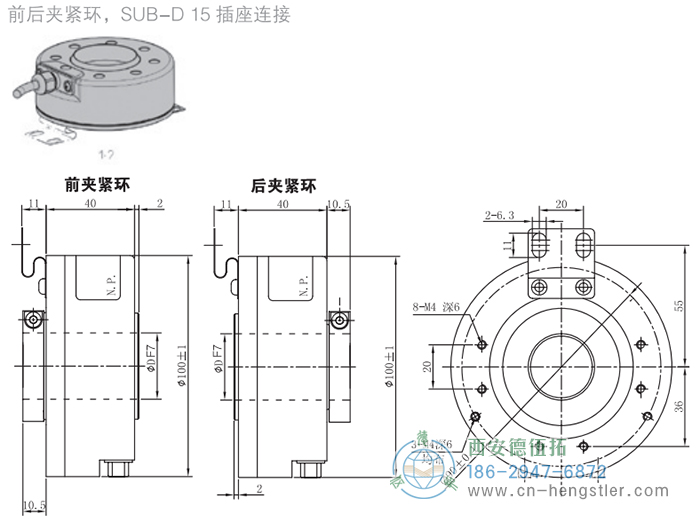

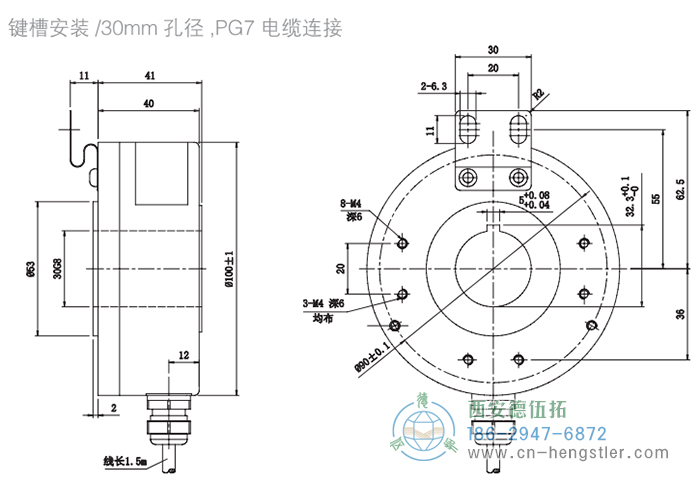

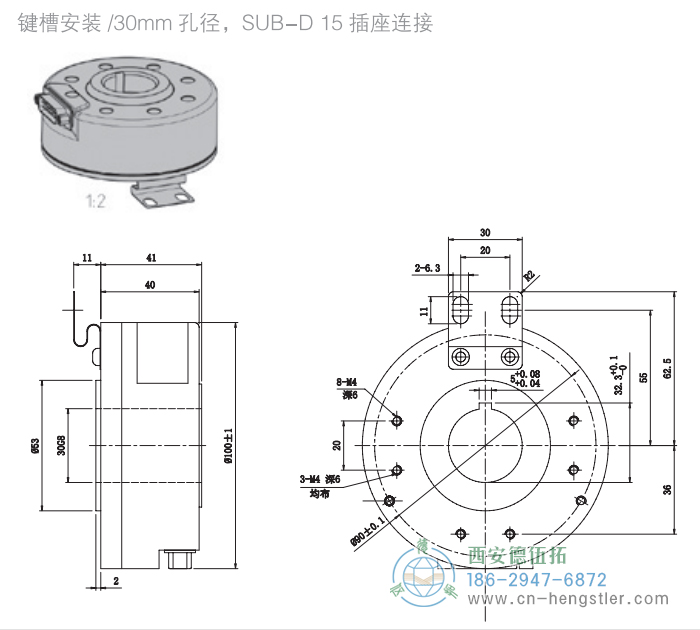

RI80-E標準空心軸光電增量編碼器外形及安裝尺寸


引腳分配 電纜

顏色	輸出方式(R,M,I)	輸出方式(K,V,C)
白色	通道A	通道A
粉色	通道A
綠色	通道B	通道B
蘭色	B
黃色	通道Z	通道Z
橙色	Z
紅色	直流5V/10-30V	直流10-30V
黑色	GND	GND
屏蔽1	屏蔽1	屏蔽1

¹缺省電纜屏蔽不接編碼器外殼，客戶可以按照要求選擇特殊選項2。

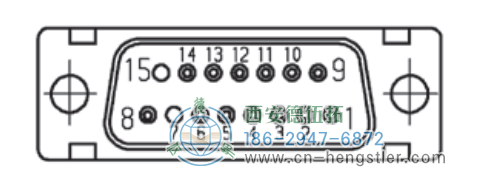

引腳分配 SUB-D 15輸出

引腳	信號
1	B
2	B
3	A
4	A
5	GND
6	+UB
7	NC
8	屏蔽
9	Z
10	Z
11	NC
12	NC
13	NC
14	NC
15	NC

RI80-E標準空心軸光電增量編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的德國Hengstler(亨士樂)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

型號	脈沖數1	電源電壓	防護等級	安裝方式5	孔徑	輸出方式7	連接	特殊選項1	特殊選項2
□/	□	□	□	□	□	□	□	□	□
RI80-E	250 4096 256 5000 500 6000 512 7200 1000 8000 1024 8192 2000 9000 2048 10000 2500	A 直流5V2 E 直流10-30V3	1 IP50 4 IP64	K 鍵槽4 D 前后夾緊環 H 后夾緊環	20 20mm 24 24mm 25 25mm 28 28mm 30 30mm 38 38mm 40 40mm 42 42mm 45 45mm	R 驅動器輸出(直流5V) K 推挽輸出(直流10-30V輸入，5V輸出) V 電壓輸出(直流10-30V) I 推挽互補(直流10-30V) C 集電極開路(直流10-30V)	B 線纜，徑向 4 SUB-D 156	缺省 1.5m -D0 3m -F0 5m -K0 10m -P0 15m -U0 20m -V0 25m	缺省屏蔽不接殼 -G 屏蔽接殼 -CG 屏蔽接殼，殼與0V之間接630V 0.01μ F電容

¹應請求可提供更高脈沖數。
²直流5V，僅用于輸出方式R。
³直流10-30V，僅用于輸出方式K,M,V,I,C。
⁴鍵槽安裝，僅提供30mm孔徑。
⁵包裝盒內配有兩個彈簧片和安裝螺釘。
⁶SUB-D 15插頭輸出，外殼只能達到IP50。
⁷輸出方式V和C，電纜長度不能超過10m。
