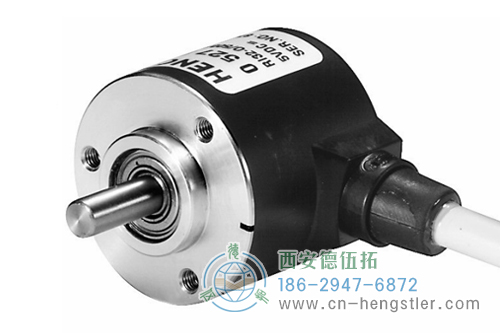

RI32-O輕載光電增量式編碼器|德國Hengstler(亨士樂)
用來代替型號RIS及RI31
該經濟型編碼器適用于小型電器
采用滾珠軸承，實現高效
轉矩較小
應用范圍: 實驗室設備，培訓設備，折邊機，柔性印刷機，小型研磨機。


RI32-O輕載光電增量式編碼器脈沖數
5 / 10 / 20 / 25 / 30 / 50 / 60 / 100 / 120 / 128 / 200 / 250 / 256 / 288 / 300 / 360 / 400 / 500 / 512 / 600 / 720 / 900 / 1000 / 1024 / 1250 / 1500
應請求可提供其他脈沖數。

RI32-O輕載光電增量式編碼器產品規格
外徑：30mm
軸徑或孔徑：5mm/6mm
脈沖數或分辨率：5~1500
防護等級：IP50
最高轉速：6,000 RPM

RI32-O輕載光電增量式編碼器機械特性
外徑：30mm
軸徑：5mm/6mm（實心軸）
最大轉速：6000 RPM

RI32-O輕載光電增量式編碼器電氣特性
電源電壓：帶推挽（D）：DC 5V±10%
帶推挽（K）：DC 5V±10% 或DC 10~30V
最大空載電流：40mA（DC 5V），60mA（DC 10V），30mA（DC 24V）

RI32-O輕載光電增量式編碼器環境特性
軸端防護等級：IP40
外殼防護等級：IP50
工作溫度：-10°C~+60°C
儲存溫度：-25°C~+85°C

RI32-O輕載光電增量式編碼器適用行業
　工廠自動化　　　　　醫療影像

RI32-O輕載光電增量式編碼器技術參數

技術數據（機械）

外徑	30mm
軸徑	5 mm/6mm
法蘭 （外殼的安裝）	引導法蘭
最大軸載	10 N（徑向）、5 N（軸向）
絕對最高轉速	6 000 rpm
典型啟動轉矩	≤ 0.05 Ncm
軸端的防護等級 (EN 60529)	IP40
外殼的防護等級 (EN 60529)	IP50
工作溫度	-10℃ ~ +60℃
存儲溫度	-25℃ ~ +85℃
抗振動 (DIN EN 60068-2-6)	100 m/s2 (10 ~ 2000 Hz)
抗沖擊 (DIN EN 60068-2-27)	1000 m/s2 (6ms)
軸的材料	鋁
外殼的材料	塑料
重量	約 50 g
連接	電纜 , 軸向或徑向

技術數據（電氣）

總體設計	符合 DIN VDE 0160，防護等級 III， 污染等級 2，過電壓等級 II
電源電壓1	帶推挽 (D)：直流 5 V ± 10% 帶推挽 (K)：直流 5 V 1± 10% 或直流 10V ~ 30V
典型空載電流	60 mA（直流 5V）、60 mA（直流 10V）、35 mA（直流 24 V）
最大輸出頻率	直流 5V：300kHz 直流 10 ~ 30V：200kHz
標準	推挽 (K)：A, B, N,報警
輸出版本2,3	推挽，5V，±30 mA (D)：A,B,N, 報警
脈沖寬度誤差	±25o 電氣
脈沖數	5 ~ 1500
報警輸出	NPN 集電極開路，最大 5mA
脈沖形狀	方波
脈沖占空比	1:1

¹ 推挽 (K) 帶極性保護。
² 輸出代碼“K”帶短路保護。
³ 輸出描述和技術數據參見“技術基礎”部分

電氣連接 電纜

說明（推挽）	導線 ?mm2	顏色
直流 5V/10V - 30V	0.5	紅色
通道 A	0.14	白色
通道 B	0.14	綠色
通道 N	0.14	黃色
GND	0.5	黑色
報警	0.14	黃色 / 黑色

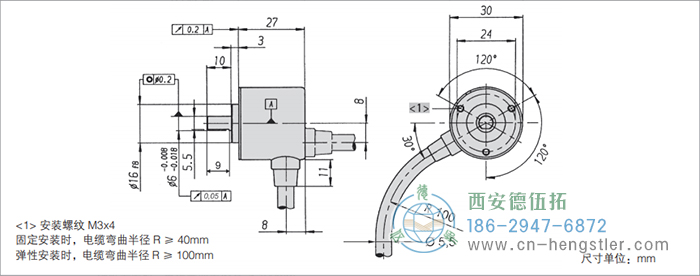

RI32-O輕載光電增量式編碼器外形及安裝尺寸

RI32-O輕載光電增量式編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的德國Hengstler(亨士樂)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

型號	脈沖數	電源電壓1	法蘭，防護等級，軸2,3	輸出4,5	連接
□	□	□	□	□	□
RI32-O	5...1500	A 直流 5V E 直流 10V-30V	R.11 引導法蘭，IP40 5mm R.14 引導法蘭，IP40 6mm	K 推挽 D 推挽 5V，±30mA	A 軸向電纜 B 徑向電纜

¹ 直流 10 ~ 30V：僅對輸出 "K" 有效
² R.11：有平臺，見尺寸圖
³ R.14 沒有平臺
⁴ 輸出代碼 "K"：±10 mA（直流 5V），±30 mA（直流 10 ~ 30V）
⁵ 輸出代碼 "K" 帶短路保護

訂購信息 可選電纜長度
電纜輸出的類型（連接 A, B, E, F）可選擇以下幾種電纜長度。需要訂購要求的電纜長度， 請?jiān)黾訂为?dú)的代碼到你的訂購代碼后面。對于電纜末端帶不同連接器的情況，請?jiān)陔娎|輸 出方向和連接器代碼中間增加電纜長度代碼。應要求可提供更多的電纜長度。

代碼	電纜長度
-F0/ 無代碼	5 m
-K0	10 m
-P0	15 m
-U0	20 m
-V0	25 m
示例： 3 米長電纜：...B-D0 3 米長電纜末端帶 M23 連接器，順時針：...B-D0-I
