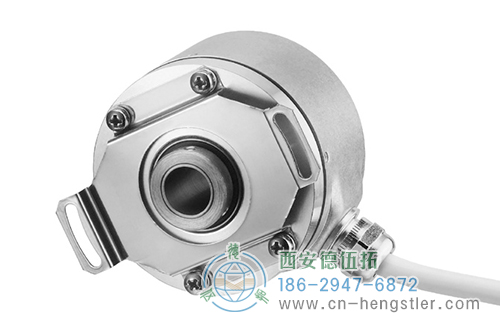

RI58-F標準空心軸光電增量編碼器|德國Hengstler(亨士樂)
增量空心軸編碼器
分辨率可達10000ppr
貫通軸、軸套直徑可達12mm（14mm可選）
優化的定子聯軸器
應用行業：異步電動機反饋，同步電機反饋，工業應用。


RI58-F標準空心軸光電增量編碼器脈沖數
1 / 2 / 3 / 4 / 10 / 20 / 30 / 40 / 45 / 50 / 60 / 64 / 70 / 72 / 80 / 100 / 125 / 28 / 144 / 150 / 180 / 200 / 250 / 256 / 300 / 314 / 350 / 360 / 375 / 400 / 460 / 480 / 500 / 512 / 600 / 625 / 720 / 900 / 1000 / 1024 / 1250 / 1500 / 1600 / 1800 / 2000 / 2048 / 2500 / 3000 / 3480 / 3600 / 4000 / 4096 / 5000 / 7854 / 10000
粗體字表示推薦版本

RI58-F標準空心軸光電增量編碼器產品規格
外徑：58mm
軸徑或孔徑：6mm / 10mm / 12mm
脈沖數或分辨率：1~10000
防護等級：IP64/IP67
最高轉速：6,000 RPM

RI58-F標準空心軸光電增量編碼器機械特性
軸徑：軸套6mm/10mm/12mm，空心軸6mm/10mm/12mm
絕對最高轉速：最高4000 RPM（軸套），最高6000RPM（空心軸）

RI58-F標準空心軸光電增量編碼器電氣特性
電源電壓：帶RS 422 +傳感(T): 直流5V±10%(SELV);
帶推挽(K, I): 直流10 - 30V
帶RS 422 + 報警 (R) :直流5V±10%或直流10 - 30V
最大空載電流： 40 mA(直流5V),60 mA(直流10V),30 mA(直流24 V)

RI58-F標準空心軸光電增量編碼器環境特性
防護等級(EN 60529)：IP64
工作溫度：-10℃- +70℃
存儲溫度：-25℃- +85℃

RI58-F標準空心軸光電增量編碼器適用行業
　工廠自動化　　　　　矢量電機

RI58-F標準空心軸光電增量編碼器技術參數

技術數據（機械）

外徑	58mm
軸徑	6mm/10mm/12mm(軸套型) 6mm/10mm/12mm(通孔空心軸)
法蘭 （外殼的安裝 )	彈簧片
軸安裝方式	緊固螺釘、前夾緊環、后夾緊環、帶緊固螺釘?shù)膴A緊環
軸端的防護等級 (EN 60529)	IP64
外殼的防護等級 (EN 60529)	通孔空心軸 -D：IP64 軸套型 -F：IP67
安裝軸的軸向跳動(通孔軸)	±1.5mm
配合軸的徑向跳動(通孔軸)	±0.2mm
最高轉速	軸套型：最大4000rpm 通孔空心軸：最大6000rpm
抗振動 (DIN EN 60068-2-6)	100 m/s2
抗沖擊 (DIN EN 60068-2-27)	1000 m/s2
工作溫度	-10℃ ~ +70℃
存儲溫度	-25℃ ~ +85℃
軸的材料	不銹鋼
外殼的材料	鋁
重量	約 180 g
電氣連接	電纜 , 徑向 M23連接器(Conin)，12腳，徑向

技術數據（電氣）

總體設計	符合 DIN VDE 0160，防護等級 III， 污染等級 2，過電壓等級 II
電源電壓1	RS422 + 傳感(T)：DC 5 V ± 10% RS422 + 報警(R)：直流 5 V ± 10% 或 直流 10 ~ 30V 推挽(K)，推挽互補(I)：DC 10 ~ 30V
典型空載電流	40 mA（DC 5V）、60 mA（DC 10V）、35 mA（DC 24 V）
最大輸出頻率	直流 5V：300kHz 直流 10 ~ 30V：200kHz
標準 輸出版本2,3	RS422 + 報警(R)：A,B,N,A,B,N,報警 RS422 + 傳感(T)：A,B,N,A,B,N,傳感 推挽(K)：A,B,N,報警 推挽互補(I)：A,B,N,A,B,N,報警
脈沖數	1 ~ 1000

¹ 電源電壓為直流 10 ~ 30V 編碼器帶極性保護。
² 輸出代碼 K 和 I ：短路保護。
³ 輸出描述和技術數據參見“技術基礎”部分

電氣連接 M23連接器12腳/電纜

TPE 顏色	PVC 顏色	引腳	RS422+ 報警 (R)	推挽(K)	推挽單一(I)	RS422+ 傳感 (T)
棕	白	5	通道A	通道A	通道A	通道A
綠	白/棕	6	通道A		通道A	通道A
灰	綠	8	通道B	通道B	通道B	通道B
粉	綠/棕	1	通道B		通道B	通道B
紅	黃	3	通道N	通道N	通道N	通道N
黑	黃/棕	4	通道N		通道N	通道N
紫	黃/黑	7	報警	報警	報警	空置
白	黃/黑	11	空置	空置	空置	傳感GND
藍	黃/紅	2	傳感Vcc		傳感Vcc	傳感Vcc
棕/綠	紅	12	DC 5V/ DC 10 ~ 30V	DC 5V/ DC 10 ~ 30V	DC 5V/ DC 10 ~ 30V	DC 5V/ DC 10 ~ 30V
白/綠	黑	10	GND	GND	GND	GND
屏蔽	屏蔽		屏蔽	屏蔽	屏蔽	屏蔽

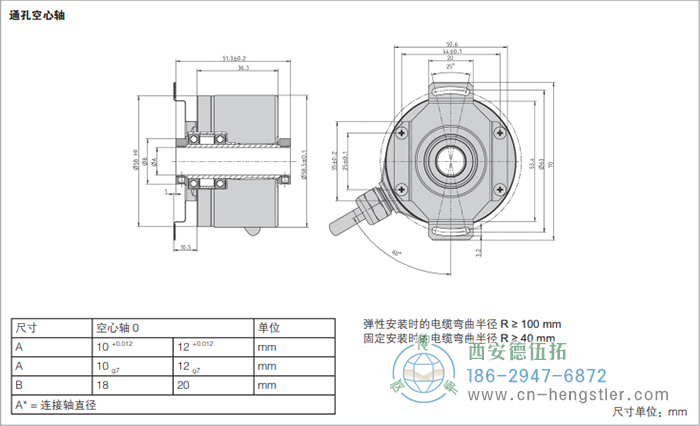

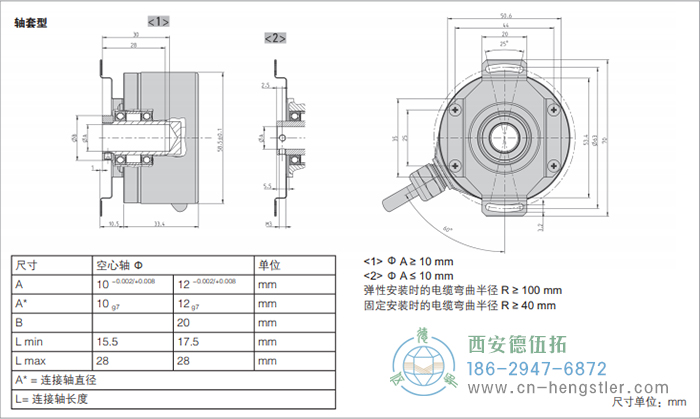

RI58-F標準空心軸光電增量編碼器外形及安裝尺寸

RI58-F標準空心軸光電增量編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的德國Hengstler(亨士樂)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

型號	脈沖數	電源電壓1,2	法蘭，防護等級，軸4	輸出	連接3
□	□	□	□	□	□
RI58-F	1...10000	A DC 5V E DC 10V-30V	B.32 彈簧片，IP64，通孔空心軸，10mm，前后夾緊環安裝 B.37 彈簧片，IP64，通孔空心軸，12mm，前后夾緊環安裝 F.41 彈簧片，IP64，軸套型，6mm，緊固螺釘安裝 F.42 彈簧片，IP64，軸套型，10mm，緊固螺釘安裝 F.47 彈簧片，IP64，軸套型，12mm，緊固螺釘安裝	R RS422+ 報警 T RS422+ 傳感 K HTL I HTL互補	B PVC電纜，徑向 F TPE電纜，徑向 D M23連接器(Conin)，12腳，徑向，順時針 H M23連接器(Conin)，12腳，徑向，逆時針

¹ DC 5V 僅適用于輸出 T,R,K
² DC 10~30V 僅適用于輸出 K,I
³ 連接代碼 D、H(M23連接器)僅適用于軸套型
⁴ 只有正確安裝匹配的IP67連接器時，外殼及其連接器才能達到指定的防護等級。
⁵ 輸出代碼 "K" 帶短路保護

訂購信息 可選電纜長度
電纜輸出的類型（連接 A, B, E, F）可選擇以下幾種電纜長度。需要訂購要求的電纜長度， 請增加單獨的代碼到你的訂購代碼后面。需要電纜使用不同的連接器，請在其間加入電纜長度代碼?？砂匆筇峁└L電纜。

代碼	電纜長度
無代碼	1.5 m
-D0	3 m
-F0	5 m
-K0	10 m
-P0	15 m
-U0	20 m
-V0	25 m
