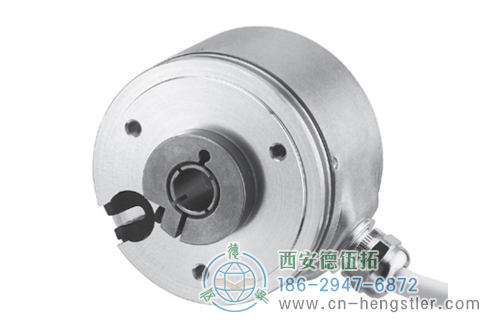

RI58-G/RI58-TG標準空心軸光電增量編碼器|德國Hengstler(亨士樂)
不用連軸器直接安裝
貫通軸直徑為14mm和15mm
夾緊環使得安裝較為方便
通過定位螺釘和固定聯軸器安裝法蘭
應用范圍：執行器，長度測量機器，電機。


RI58-G標準空心軸光電增量編碼器脈沖數
50 / 360 / 500 / 1000 / 1024 / 2000 / 2048 / 2500 / 3600 / 4096 / 5000

RI58-TG標準空心軸光電增量編碼器脈沖數
50 / 350 / 500 / 1000 / 2000 / 2048 / 2500

RI58-G/RI58-TG標準空心軸光電增量編碼器產品規格
外徑：58mm
軸徑或孔徑：14mm/15mm
脈沖數或分辨率：50~5000/50~2500
防護等級：IP64
最高轉速：4,000 RPM

RI58-G/RI58-TG標準空心軸光電增量編碼器機械特性
軸徑：空心軸14 mm、空心軸15 mm

RI58-G/RI58-TG標準空心軸光電增量編碼器電氣特性
電源電壓：帶RS 422 +傳感(T): 直流5V±10%(SELV)
帶推挽(K, I): 直流10V - 30V
帶RS 422 + 報警 (R) :直流5V±10%或直流 10 - 30 V
最大空載電流： 40 mA(直流5V)、60 mA(直流10V)、30 mA(直流24 V)

RI58-G/RI58-TG標準空心軸光電增量編碼器環境特性
防護等級(EN 60529)：外殼 IP64,軸承 IP64
工作溫度：RI58-G: -10℃- +70℃; RI58-TG: -10℃- +100℃
存儲溫度：-25℃- +85℃

RI58-G/RI58-TG標準空心軸光電增量編碼器適用行業
　工廠自動化　　　　　矢量電機

RI58-G/RI58-TG標準空心軸光電增量編碼器技術參數

技術數據（機械）

外徑	58mm
軸徑	14mm/15mm(通孔型)
法蘭 （外殼的安裝 )	同步法蘭
軸安裝方式	前夾緊環、后夾緊環
軸端的防護等級 (EN 60529)	IP64
外殼的防護等級 (EN 60529)	IP64
軸公差	φ14/15mm，公差g8
最高轉速	最大4000rpm
典型啟動轉矩	≤ 2 Ncm
轉動慣量	約60gcm2
抗振動 (DIN EN 60068-2-6)	10g = 100 m/s2
抗沖擊 (DIN EN 60068-2-27)	100g = 1000 m/s2
工作溫度	RI58-G：-10℃ ~ +70℃ RI58-TG：-10℃ ~ +100℃
存儲溫度	-25℃ ~ +85℃
外殼材質	鋁
重量	約 210 g
電氣連接	電纜 , 徑向

技術數據（電氣）

總體設計	符合 DIN VDE 0160，防護等級 III， 污染等級 2，過電壓等級 II
電源電壓1	RS422 + 傳感(T)：DC 5 V ± 10% RS422 + 報警(R)：直流 5 V ± 10% 或 直流 10 ~ 30V 推挽(K)，推挽互補(I)：DC 10 ~ 30V
典型空載電流	40 mA（DC 5V）、60 mA（DC 10V）、35 mA（DC 24 V）
最大輸出頻率	RS422：3000kHz 推挽：200kHz
標準輸出版本2	RS422 + 報警(R)：A,B,N,A,B,N,報警 RS422 + 傳感(T)：A,B,N,A,B,N,傳感 推挽(K)：A,B,N,報警 推挽互補(I)：A,B,N,A,B,N,報警
脈沖寬度誤差	最大25°電氣
脈沖數	50 ~ 2500
報警輸出	NPN集電極開路，最大5mA
脈沖波形	方波
脈沖占空比	1:1

¹ 推挽(K)輸出帶極性保護。
² 輸出描述和技術數據參見“技術原理”部分。

安裝須知
為實現補償軸在軸向和徑向的對準誤差，編碼器法蘭不能剛性固定。可通過定子聯軸器（如帶軸套的盲孔軸）作為扭矩支架（見“附件”）或通過圓柱銷來固定法蘭。

•
  尺寸單位：mm
  也適用于軸φ10或14
  安裝方式 = D、F (夾緊環)
  自備機器法蘭
  所有安裝版本：

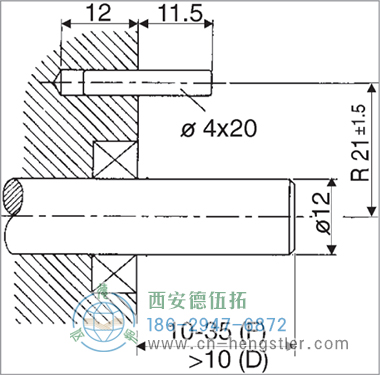

  機器法蘭中必須安裝直銷
  (直徑為4×16或4×20，DIN6325)
  要求使用此銷釘作為扭矩支架
•
  尺寸單位：mm
  也適用于軸φ10或14
  安裝方式 = E (中心螺釘安裝)
  自備傳動軸

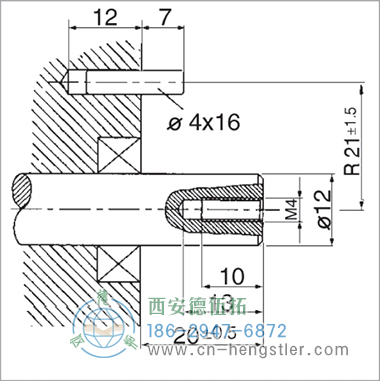

  僅用于E安裝方式：
  傳動軸必須配備M4×10的螺孔
  此孔匹配軸編碼器的固定螺釘。

可選項：定子聯軸器作為扭矩支架。

電氣連接 PVC 電纜

電纜	輸出電路
PVC顏色	RS422 + 傳感(T)	RS422 + 報警(R)	推挽(K)	推挽互補(I)
白	通道A	通道A	通道A	通道A
白/棕	通道A	通道A		通道A
綠	通道B	通道B	通道B	通道B
綠/棕	通道B	通道B		通道B
黃	通道N	通道N	通道N	通道N
黃/棕	通道N	通道N		通道N
黃/黑	傳感GND	報警	報警	報警
黃/紅	傳感Vcc	傳感Vcc		傳感Vcc
紅	DC 5V	DC 5V/10 ~ 30V	DC 10 ~ 30V	DC 10 ~ 30V
黑	GND	GND	GND	GND
電纜屏蔽1	電纜屏蔽1	電纜屏蔽1	電纜屏蔽1	電纜屏蔽1

¹ 與編碼器外殼連接。

電氣連接 TPE 電纜

電纜	輸出電路
TPE顏色	RS422 + 傳感(T)	RS422 + 報警(R)	推挽(K)	推挽互補(I)
棕	通道A	通道A	通道A	通道A
綠	通道A	通道A		通道A
灰	通道B	通道B	通道B	通道B
粉	通道B	通道B		通道B
紅	通道N	通道N	通道N	通道N
黑	通道N	通道N		通道N
紫(白)1	傳感GND	報警	報警	報警
藍	傳感Vcc	傳感Vcc		傳感Vcc
棕/綠	DC 5V	DC 5V/10 ~ 30V	DC 10 ~ 30V	DC 10 ~ 30V
白/綠	GND	GND	GND	GND
電纜屏蔽2	電纜屏蔽2	電纜屏蔽2	電纜屏蔽2	電纜屏蔽2

¹ RS422 + 傳感(T)。
² 與編碼器外殼連接。

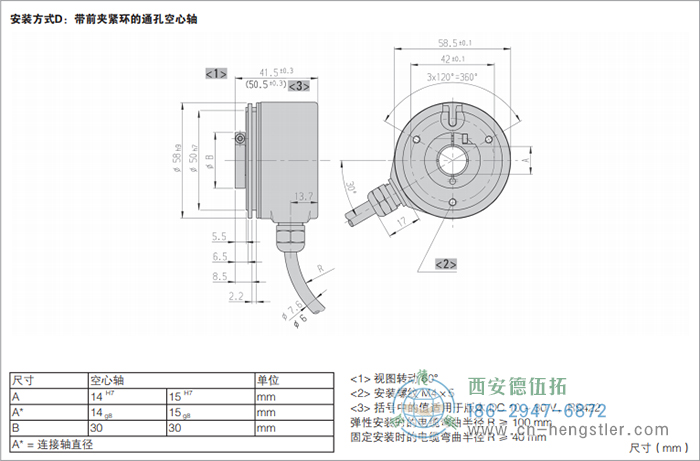

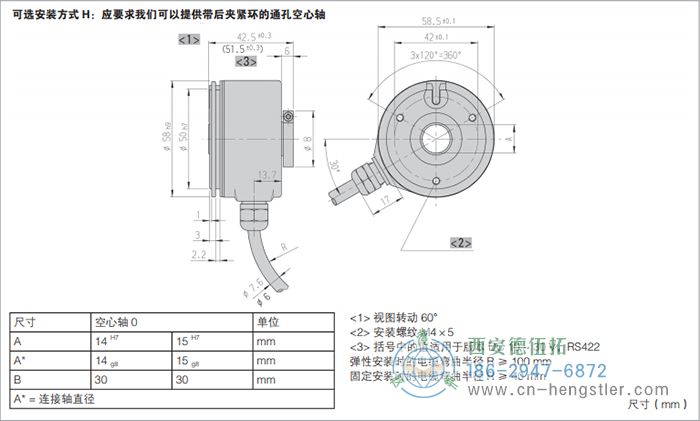

RI58-G/RI58-TG標準空心軸光電增量編碼器外形及安裝尺寸

RI58-G/RI58-TG標準空心軸光電增量編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的德國Hengstler(亨士樂)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

型號	脈沖數	電源電壓1,2	法蘭，防護等級，軸3	輸出	連接
□	□	□	□	□	□
RI58-G RI58TG	RI 58-G： 50...5000 RI 58TG： 50...2500	A DC 5V E DC 10-30V	D.39 帶前夾緊環的通孔空心軸，IP64，14mm D.3D 帶前夾緊環的通孔空心軸，IP64，14mm H.39 帶前夾緊環的通孔空心軸，IP64，14mm H.3D 帶前夾緊環的通孔空心軸，IP64，14mm	R RS422 + 報警 T RS422 + 傳感 K 推挽 I 推挽互補	B PVC電纜，徑向 F TPE電纜，徑向

¹ DC 5V 僅適用于輸出 T,R
² DC 10~30V 僅適用于輸出 K,I,R
³只有正確安裝匹配的IP67連接器時，外殼及其連接器才能達到指定的防護等級。

訂購信息 可選電纜長度
電纜輸出的類型（連接 A, B, E, F）可選擇以下幾種電纜長度。需要訂購要求的電纜長度，請增加單獨的代碼到你的訂購代碼后面。需要電纜使用不同的連接器，請在其間加入電纜長度代碼?？砂匆筇峁└L電纜。

代碼	電纜長度
無代碼	1.5 m
-D0	3 m
-F0	5 m
-K0	10 m
-P0	15 m
-U0	20 m
-V0	25 m
