RMI超薄模塊增量編碼器
摘要：德國Hengstler(亨士樂)RMI超薄模塊增量編碼器采用先進的反射式光學原理，與傳統對射式相比碼盤和ASIC間隙大很多，信號穩定輸出。適合機器人關節模組，AGV，醫療等各類微型直驅電機應用領域。
- 產品簡介
- 技術參數
- 安裝尺寸
- 訂貨說明

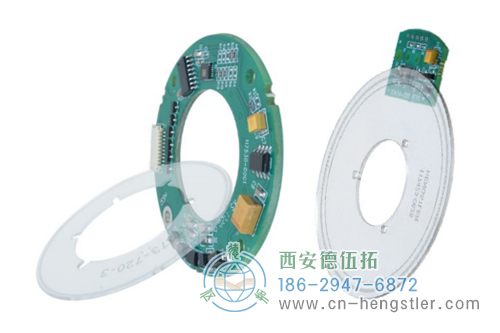

RMI超薄模塊增量編碼器|德國Hengstler(亨士樂)
先進的反射式光學原理，與傳統對射式相比碼盤和ASIC間隙大很多，信號穩定輸出
無軸承模塊化結構，整體安裝厚度僅有6mm
碼盤孔徑，PCB設計等多項參數都可根據需求定制
適合機器人關節模組，AGV，醫療等各類微型直驅電機應用領域
RMI超薄模塊增量編碼器產品規格
外徑：見圖紙，可定制其他款式
軸徑或孔徑：14.5mm，25mm ，30mm，可定制其他款式
脈沖數或分辨率：1024-5760
防護等級：IP00
最高轉速：15,000 RPM
RMI超薄模塊增量編碼器適用行業
伺服電機
醫療影像RMI超薄模塊增量編碼器技術參數
技術數據（機械）
|
讀頭外徑
|
見圖紙，可定制其他款式
|
|
碼盤內孔徑
|
14.5mm，25mm ，30mm，可定制其他款式
|
|
安裝方式
|
碼盤和讀頭分開單獨安裝
|
|
碼盤與讀頭間隙
|
芯片到碼盤推薦1.6mm
|
|
允許軸向跳動
|
至少±0,25mm
|
|
允許徑向跳動
|
至少±0,15 mm
|
|
最高轉速
|
取決于輸出頻率
|
|
碼盤材質
|
PC
|
振動
(DIN EN 60068-2-6)
|
100 m/s2 (10 ... 2,000 Hz)
|
沖擊
(DIN EN 60068-2-27)
|
1000 m/s2 (6ms)
|
|
運行溫度
|
-40℃`+105℃
（電纜輸出）
-25℃`+85℃
（JST插頭輸出）
|
|
存儲溫度
|
-40℃`+105℃
|
|
濕度
|
95% 無冷凝
|
|
連接方式
|
電纜輸出（28 AWG 散線）
JST插座（SM10B-SHLS-TF）
|
技術數據（電氣）
|
供電電壓
|
DC 5V ± 10% 或 DC 5-30V
|
|
空載消耗電流
|
最大 100 mA
|
|
原理
|
反射式光學
|
|
分辨率
|
見型號列表
|
|
增量信號
|
RS422(R型)/ HTL (I型)/ TTL電壓輸出(C型)
|
|
最大輸出頻率
|
樣式1、2、4僅支持C型TTL輸出，150kHz
樣式3支持R、I兩種輸出，400kHz
|
|
絕對精度
|
取決于安裝情況
|

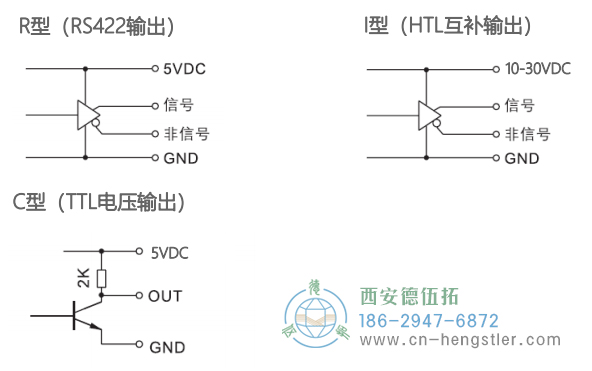

輸出電路說明

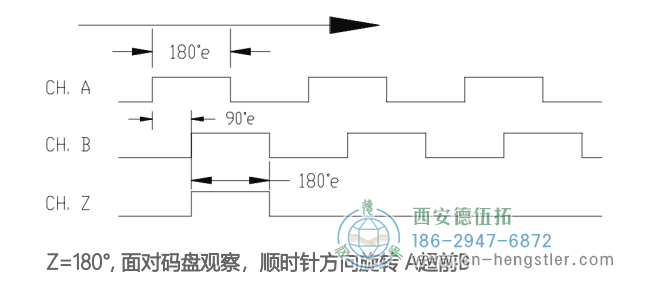

信號格式
Z=180°, 面對碼盤觀察，順時針方向旋轉 A超前B
接線圖
|
信號描述
|
顏色
|
10 腳JST插座
|
|
Vcc
|
紅色
|
1
|
|
A
|
藍色
|
3
|
|
B
|
綠色
|
5
|
|
Z
|
紫色
|
7
|
|
GND
|
黑色
|
2
|
|
A
|
藍白
|
4
|
|
B
|
綠白
|
6
|
|
Z
|
紫白
|
8
|

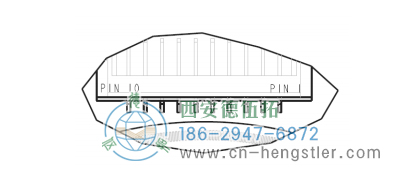

PCB連接器插座
制造商：JST Sales America Inc.
型號：SM10B-SHLS-TF
配套插頭型號：SHLP-10V-S-B
配套PIN針型號：SSHL-003GA1-P0.2

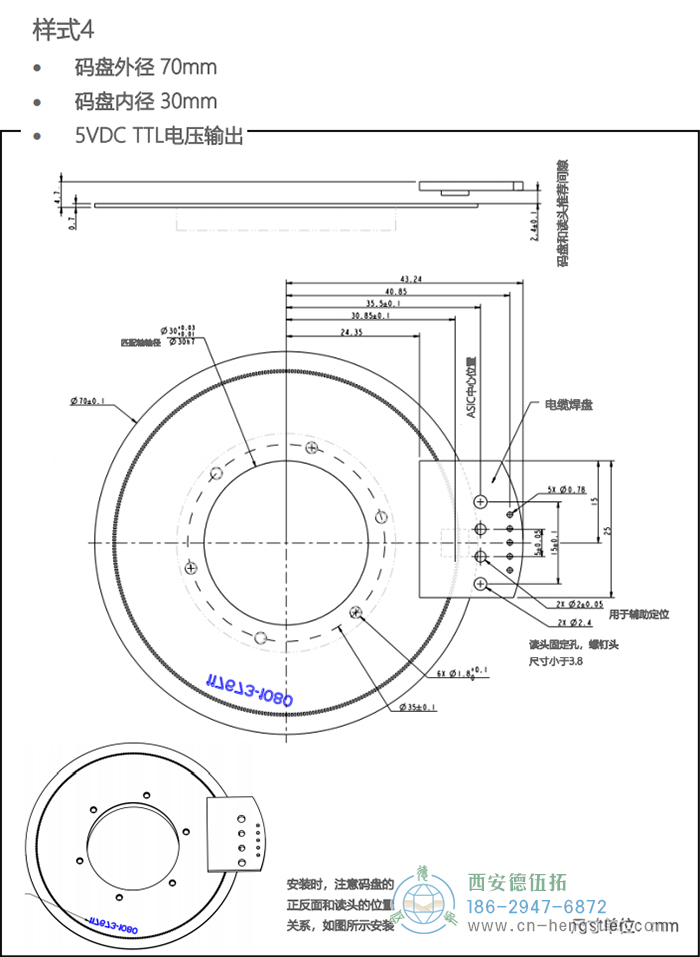

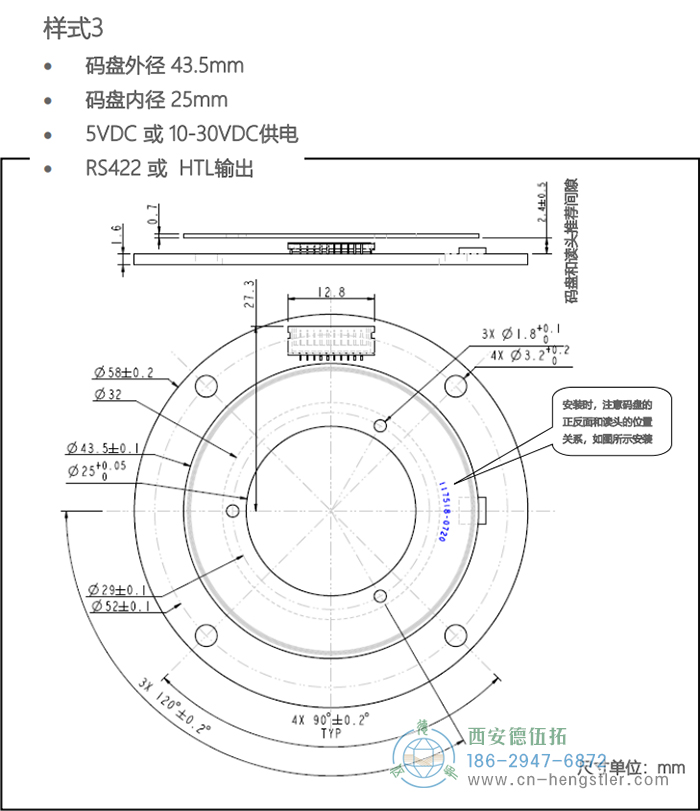

RMI超薄模塊增量編碼器外形及安裝尺寸

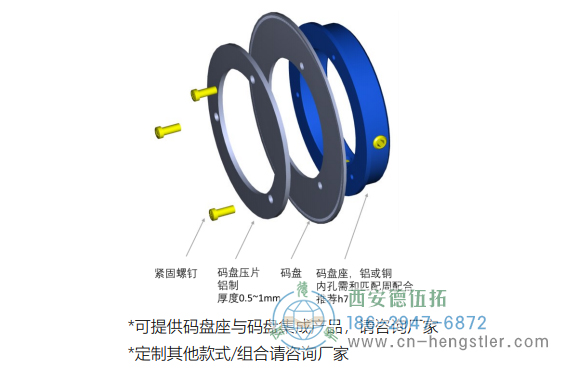

碼盤座推薦設計
RMI超薄模塊增量編碼器訂貨說明
在訂貨時我們需要確認用戶所購買的德國Hengstler(亨士樂)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。
|
樣式一 訂購信息
|
|
RMI1250/0A3915CA0000S03
|
1250PPR，DC5V，TTL電壓輸出，自行焊接電纜
|
|
RMI2500/0A3915CA0000S03
|
2500PPR，DC5V，TTL電壓輸出，自行焊接電纜
|
|
RMI5000/0A3915CA0000S03
|
5000PPR，DC5V，TTL電壓輸出，自行焊接電纜
|
|
樣式二 訂購信息
|
|
RMI1440/0A4425CA0000S04
|
1440PPR，DC5V，TTL電壓輸出，自行焊接電纜
|
|
RMI2880/0A4425CA0000S04
|
2880PPR，DC5V，TTL電壓輸出，自行焊接電纜
|
|
RMI5760/0A4425CA0000S04
|
5760PPR，DC5V，TTL電壓輸出，自行焊接電纜
|
|
樣式三 訂購信息
|
|
RMI1440/0A4425RA0300S05
|
1440PPR，5VDC，RS422互補輸出，匹配0.3m 電纜
|
|
RMI2880/0A4425RA0300S05
|
2880PPR，5VDC，RS422互補輸出，匹配0.3m 電纜
|
|
RMI5760/0A4425RA0300S05
|
5760PPR，5VDC，RS422互補輸出，匹配0.3m 電纜
|
|
RMI1440/0B4425IB3000S05
|
1440PPR，10-30VDC，HTL互補輸出，匹配3m 電纜
|
|
RMI2880/0B4425IB3000S05
|
2880PPR，10-30VDC，HTL互補輸出，匹配3m 電纜
|
|
RMI5760/0B4425IB3000S05
|
5760PPR，10-30VDC，HTL互補輸出，匹配3m 電纜
|
|
樣式四 訂購信息
|
|
RMI2160/0A7030CB0000S06
|
2160PPR，5VDC，匹配0.3m 電纜
|
