亨士樂編碼器線的正負極識別與連接方法

在精密的伺服控制系統中，HENGSTLER編碼器線扮演著至關重要的角色。它如同神經中樞，將電機的旋轉運動精準地轉化為電信號，供控制系統解析，以實現高精度的運動控制。正確識別編碼器線的正負極并妥善連接，是確保這一過程順利進行的前提。西安德伍拓自動化和大家一起探討伺服電機編碼器線的正負極區分方法及其連接時的注意事項。

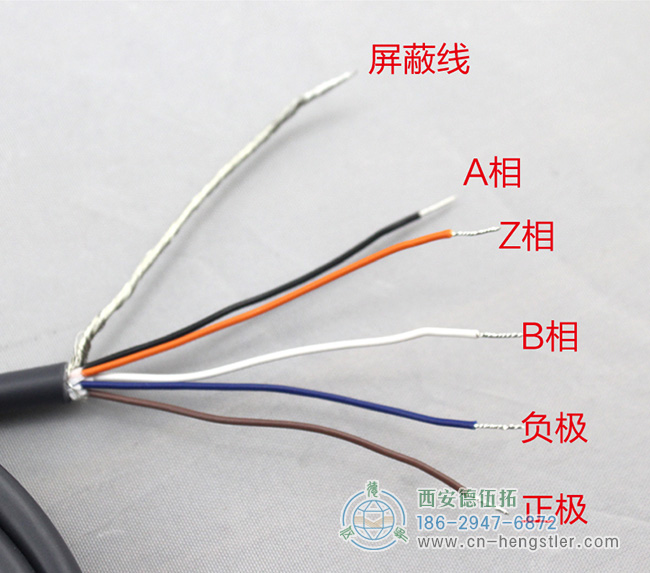

圖為普通亨士樂增量編碼器的接線示意圖

亨士樂編碼器線的基本構成

伺服電機編碼器線通常包含多個關鍵部分，其中最基本的是A相線、B相線和Z相線。A相和B相線是主要的信號輸出線，通過相位差的變化反映電機的旋轉方向和位置。Z相線則作為零位參考信號，用于精確標定編碼器的起始位置。此外，部分編碼器還配備有Vcc（供電）線和GND（接地）線，為編碼器提供必要的電源和參考電位。

亨士樂編碼器正負極的區分方法

正確區分編碼器線的正負極是確保編碼器正常工作的重要步驟。以下是幾種常用的區分方法：

1 觀察編碼器標識
最直接且有效的方法是查看編碼器線束或連接器上的標識。大多數制造商會在編碼器線上明確標注正負極，如使用紅色表示正極（+），黑色或藍色表示負極（-）。在連接前，仔細檢查編碼器線上的標識，并嚴格按照這些標識進行連接，可以大大降低誤接的風險。

2 萬用表檢測編碼器
若HENGSTLER編碼器線束上無明確標識，可借助萬用表進行檢測。將萬用表調至直流電壓檔，在確認編碼器已接入合適電源的情況下，分別測量各信號線與GND線之間的電壓。注意，在測量時應確保電機處于靜止?fàn)顟B(tài)或勻速旋轉，以避免動態電壓變化帶來的干擾。通常，正極與GND之間的電壓應大于零，而負極則可能接近零或略為負值（取決于系統設計）。

3 編碼器波形分析
對于具備一定電子基礎的用戶，可以通過示波器觀察A相和B相信號的波形來判斷正負極。在理想情況下，A相和B相信號波形相位差應為90度，且波形穩定。通過比較兩個信號的上升沿或下降沿的相對位置，可以推斷出哪根線是正極，哪根線是負極。這種方法需要一定的專業知識和經驗，但準確性較高。

亨士樂編碼器連接時的注意事項

在連接編碼器線時，除了正確區分正負極外，還需注意以下幾點：

1 編碼器電源與接地匹配
在連接Vcc和GND線時，務必確保它們與系統的電源和接地系統相匹配。錯誤的電源接入可能導致編碼器損壞，而不當?shù)慕拥胤绞絼t可能引入干擾。因此，在連接前，應仔細閱讀編碼器說明書，了解其對電源和接地的具體要求，并嚴格按照要求進行連接。

2 編碼器信號線保護
A相和B相信號線非常敏感，容易受到電磁干擾。因此，在布線時應盡量遠離強電線路和電磁輻射源，并采用屏蔽線或雙絞線來增強抗干擾能力。同時，避免將信號線與動力線混合在一起，以減少信號間的相互干擾。

3 編碼器線纜管理
合理控制HENGSTLER編碼器線的長度和彎曲半徑，避免過長導致信號衰減或過小導致線纜損傷。在布線時，保持線纜整潔有序，避免交叉纏繞，以減少信號間的相互干擾。同時，還應考慮線纜的固定和保護，避免在運動中受到外力拉扯或擠壓。

4 編碼器連接可靠性
采用可靠的連接方式，如焊接、壓接或?qū)Ｓ眠B接器，確保編碼器線與電機或控制器的連接牢固可靠。定期檢查連接點，防止松動或腐蝕導致的接觸不良。在連接過程中，還應遵循相關標準和規范，確保連接質量符合要求。

正確區分伺服電機編碼器線的正負極并妥善連接是確保伺服系統穩定運行的關鍵。通過遵循上述方法和注意事項，可以大大降低因誤接或連接不當導致的故障風險，提高系統的整體性能和可靠性。在實際操作中，應綜合考慮編碼器線的構成、正負極區分方法和連接注意事項，確保每一步操作都準確無誤。
