亨士樂編碼器并行輸出技術解析

在自動化控制系統中，HENGSTLER編碼器作為位置與角度檢測的關鍵組件，其輸出方式的選擇直接影響到系統的精度、可靠性和成本。其中，編碼器因其能夠直接輸出表示絕對位置的數字信號，而廣泛應用于各類工業控制場合。西安德伍拓自動化和大家一起分享亨士樂編碼器的并行輸出技術，分析其工作原理、優勢以及存在的問題。

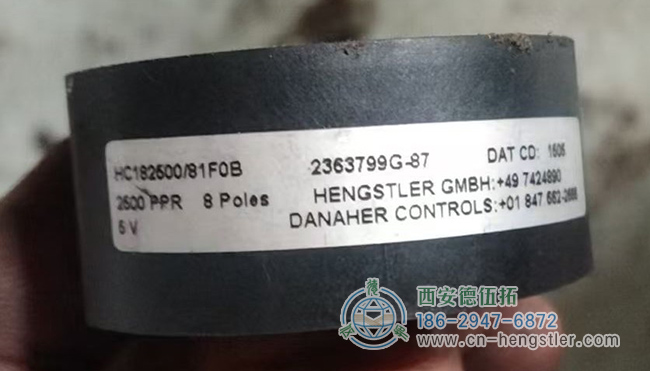

圖為亨士樂HC18系列空心軸增量編碼器照片

一、亨士樂編碼器并行輸出的基本原理

編碼器通過內部的光電或磁電轉換機制，將旋轉角度或位置信息轉換為數字信號。這些數字信號通常以格雷碼或純二進制碼的形式表示。并行輸出，顧名思義，是指在編碼器的輸出接口上，每一位數字信號（無論是1還是0）都通過一個獨立的物理通道（即一根線纜）同時傳輸。這種方式下，多個信號位并行傳輸，使得數據能夠即時、完整地傳遞給后續的PLC（可編程邏輯控制器）或上位機系統的I/O接口。

二、亨士樂編碼器并行輸出的優勢

即時性與直接性：由于并行輸出允許所有位的數據同時發出，因此能夠幾乎無延遲地反映編碼器的當前狀態，非常適合需要快速響應的應用場景。
連接簡單：對于位數不高的編碼器，并行輸出的硬件連接相對直觀，只需將各信號線對應連接到接收設備的相應輸入端即可。
無需復雜解碼：與串行輸出相比，并行輸出直接提供了完整的數字碼，無需額外的解碼電路或軟件處理，簡化了系統設計。

三、亨士樂編碼器并行輸出面臨的問題

盡管并行輸出具有諸多優點，但在實際應用中也面臨著一系列挑戰：

格雷碼的要求：并行輸出通常要求編碼器輸出格雷碼而非純二進制碼。這是因為純二進制碼在數據更新時可能涉及多位同時變化，導致在數據刷新瞬間產生瞬態錯誤讀數，而格雷碼因其相鄰碼之間只有一位變化的特點，能有效避免這一問題。
連接可靠性：所有亨士樂編碼器接口必須確保良好連接，任何一處的連接不良都會導致該點電位固定為0，進而引入錯誤數據，且這種錯誤難以通過軟件手段進行糾正。
傳輸距離限制：并行輸出受限于信號衰減和干擾，傳輸距離通常較短，一般不超過一兩米。在復雜環境中，還需考慮信號隔離措施以增強抗干擾能力。
工程復雜度與成本：隨著HENGSTLER編碼器位數的增加，所需的線纜數量也急劇上升，這不僅增加了工程安裝的難度，還提升了材料成本和故障率。同時，編碼器本身也需要具備更多的輸出節點，這進一步增加了其復雜性和潛在的故障點。

并行輸出作為亨士樂編碼器的一種重要輸出方式，以其即時性和直接性在特定應用場景中展現出獨特優勢。然而，其固有的限制，如格雷碼要求、連接可靠性、傳輸距離限制以及工程復雜度等，也要求設計者在選擇和使用時權衡利弊，根據實際需求做出合理的決策。未來，隨著技術的發展，或許會有新的解決方案出現，以克服并行輸出的局限性，推動編碼器技術的進一步革新與發展。
