亨士樂磁式編碼器工作原理及適用領域詳解

亨士樂磁式編碼器的工作原理

HENGSTLER磁式編碼器是一種用于角度或位移測量的新型裝置。其工作原理基于磁阻元件或相關組件對磁性材料角度或位移變化的檢測。當磁性材料的角度或位移發生變化時，會引起電阻或電壓的相應變化。這些變化經過單片機的處理后，可以輸出脈沖信號或模擬量信號，從而實現測量目的。

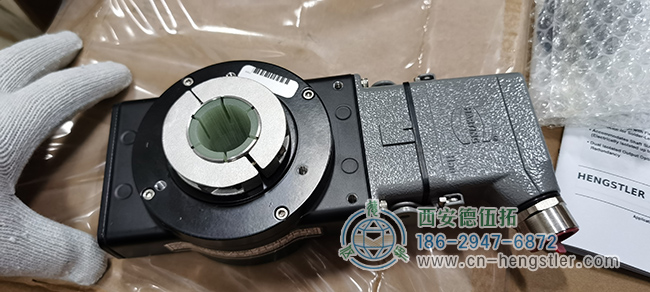

圖為NorthStar(北極星)HSD35系列磁式編碼器照片

磁編碼器的碼盤設計獨特，同心碼道從中心向外擴展，每一層碼道都比內層多一倍分區。例如，第一層只有一個透光扇區和一個不透光扇區，而第二層則有兩個透光扇區和兩個不透光扇區，以此類推。這種設計使得編碼器能夠更精確地測量角度或位移。

此外，磁編碼器內部還采用了高保護等級的感應頭設計，體積小且適用于小安裝空間。這種設計使得磁編碼器能夠在惡劣環境中使用，避免了光學編碼器對環境污染的敏感性，從而增加了系統的長期穩定性。

在信號輸出方面，磁編碼器通過光電發射和接收器件讀取碼盤上的環形通、暗刻線，獲得四組正弦波信號（A、B、C、D），每個正弦波相差90度相位差。將C、D信號反向并疊加在A、B兩相上，可以增強信號的穩定性。同時，每轉輸出一個Z相脈沖作為零位參考位。通過比較A相和B相的相位關系，可以判別編碼器的正轉與反轉。

亨士樂磁式編碼器的碼盤與磁阻傳感器

HENGSTLER磁式編碼器的核心部件包括磁性碼盤和磁阻傳感器。磁性碼盤的旋轉會引起內部磁場強度的變化，而磁阻傳感器則負責檢測這種變化。經過電路的信號處理后，磁阻傳感器可以輸出相應的信號。

磁性編碼器的分辨率取決于磁性碼盤的磁極數、磁阻傳感器的數量以及信號處理的方式。采用磁場原理產生信號的優勢在于，磁場信號不會受到灰塵、濕氣、高溫及振動的影響，從而提高了編碼器的穩定性和可靠性。

亨士樂磁式編碼器的適用領域

HENGSTLER磁式編碼器具有抗振動、抗腐蝕、抗污染、抗干擾和寬溫度等特性，因此可以應用于傳統光電編碼器無法適應的領域。這些領域通常要求編碼器具有寬的溫度特性、能夠抵御強烈的振動和沖擊以及具備很高的防護等級。

具體來說，磁式編碼器在冶金、造紙、木工機械等領域有著廣泛的應用。同時，高性能磁性編碼器還可以廣泛應用于工業控制、機械制造、船舶、紡織、印刷、航空、航天、雷達、通訊、軍工等領域。

此外，磁式編碼器還具有可靠的信號輸出電路和簡單的安裝方式，可以大大減小停工周期的損失。這使得磁式編碼器成為各種惡劣環境下角度或位移測量的理想選擇。
