亨士樂編碼器如何控制變頻器速度

編碼器控制變頻器速度，作為工業自動化領域的核心控制技術之一，通過HENGSTLER編碼器實時監測電機的轉速與位置信息，并將這些信息反饋給變頻器，從而實現對電機的精準調控。西安德伍拓和大家分享亨士樂編碼器控制變頻器速度的原理、方法及其操作步驟。

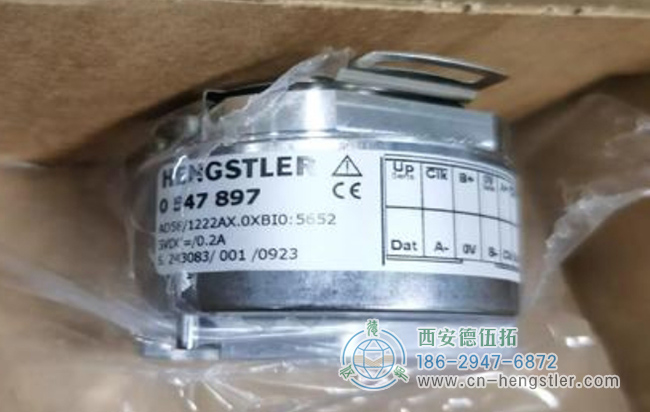

圖為亨士樂AD58系列編碼器開箱照片

一、亨士樂編碼器的工作原理

編碼器，作為將機械位置轉化為電信號的傳感器，其核心在于利用光電轉換原理。當編碼器上的光柵盤與光電元件相對旋轉時，會產生周期性的光信號。這些光信號經過電路處理后，被轉化為電信號，從而實時監測電機的轉速和位置。

HENGSTLER編碼器的種類繁多，包括增量式編碼器、絕對式編碼器以及旋轉編碼器等。在編碼器控制變頻器速度的應用場景中，增量式編碼器因其高精度和穩定性而被廣泛采用。

二、亨士樂編碼器與變頻器的連接方式

編碼器與變頻器的連接主要存在以下三種方式：

直接連接：將編碼器的輸出信號直接接入變頻器的輸入端，實現簡單的電機控制。
通信連接：利用RS485、CAN等通信接口，將編碼器的信號傳輸至變頻器，這種方式具有更高的靈活性和準確性。
模擬信號連接：將編碼器的輸出信號轉換為模擬信號（如電壓或電流），再接入變頻器，這種方式在特定場景下也具有一定的應用價值。

三、亨士樂編碼器控制變頻器速度的方法

在編碼器控制變頻器速度的過程中，主要存在以下三種控制方法：

閉環控制：通過編碼器實時監測電機的轉速和位置，將反饋信號與設定值進行比較，調整變頻器的輸出頻率，實現精確控制。
開環控制：僅根據編碼器的輸出信號，直接控制變頻器的輸出頻率，這種方法相對簡單，但控制精度可能較低。
混合控制：結合閉環控制和開環控制的優點，既保證了控制的精確性，又提高了系統的穩定性。

四、亨士樂編碼器控制變頻器速度的操作步驟

要實現編碼器對變頻器速度的控制，需遵循以下步驟：

選擇編碼器：根據電機的類型、轉速范圍以及控制精度等要求，選擇合適的編碼器。
連接設備：根據HENGSTLER編碼器和變頻器的接口類型，選擇合適的連接方式，確保信號傳輸?shù)臏?zhǔn)確性和穩定性。
配置變頻器參數：根據電機的具體參數和控制要求，設置變頻器的相關參數，如頻率范圍、加減速時間以及PID控制參數等。
編寫控制程序：根據實際需求，編寫控制程序，實現編碼器信號的讀取、處理以及變頻器輸出的控制。
調試與優化：在實際運行過程中，對控制程序進行調試和優化，以確保系統的穩定性和控制精度。

五、亨士樂編碼器控制變頻器速度的應用案例

編碼器控制變頻器速度在工業自動化領域具有廣泛的應用，如輸送帶控制系統、起重機控制系統以及數控機床控制系統等。這些系統通過編碼器實時監測電機的運行狀態，并根據實際需求調整變頻器的輸出頻率，從而實現物料的精確輸送、吊裝以及高精度的加工。

六、亨士樂編碼器控制變頻器速度的注意事項

在編碼器控制變頻器速度的應用過程中，需要注意以下幾點：

編碼器的選擇：確保所選編碼器能夠滿足電機的類型、轉速范圍以及控制精度等要求。
信號傳輸?shù)臏?zhǔn)確性：在連接過程中，要確保信號傳輸?shù)臏?zhǔn)確性和穩定性，避免信號干擾和衰減。
控制程序的編寫與優化：控制程序的編寫需要考慮電機的動態特性和控制精度等因素，同時在實際運行過程中進行調試和優化。
安全防護：在編碼器控制變頻器速度的應用過程中，需要關注電機的過載、過熱以及短路等安全問題，并采取相應的保護措施。

HENGSTLER編碼器控制變頻器速度作為一種高效的工業自動化控制方式，能夠?qū)崿F(xiàn)對電機的精確控制，提高生產效率和產品質量。在實際應用中，需要綜合考慮編碼器的類型、連接方式、控制方法以及操作步驟等因素，以確保系統的穩定性和控制精度。
