亨士樂軸式編碼器的安裝指南

編碼器作為一種精密的旋轉式傳感器，在工業自動化領域中扮演著至關重要的角色。它能夠?qū)⑿D(zhuǎn)位移轉換成一系列數字脈沖信號，這些信號不僅可用于精確控制角位移，還能在結合齒輪條或螺旋絲杠時測量直線位移。這些電信號隨后由可編程邏輯控制器（PLC）、控制系統等處理，并將電動機的反饋信號傳輸給變頻器，從而實現對設備的精準控制。鑒于HENGSTLER編碼器在系統中的關鍵作用，其正確安裝與接線顯得尤為重要。以下是一份詳細的軸式編碼器安裝指南，旨在確保安裝過程的準確性和安全性。

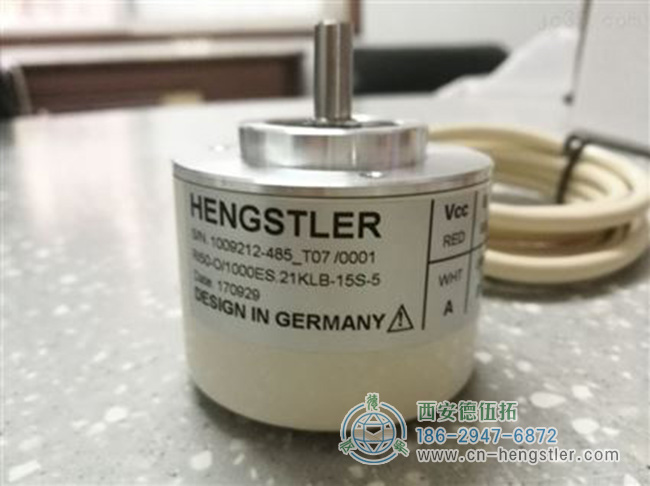

圖為亨士樂RI50系列軸式編碼器照片

一、軸式編碼器安裝前的準備與注意事項

保護編碼器：軸套型編碼器在安裝過程中嚴禁敲擊或碰撞，以免損壞軸系與碼盤，這是保證亨士樂編碼器長期穩定運行的基礎。
軸加工精度：確保安裝軸的表面光滑、無劃痕，且加工精度符合編碼器制造商的要求，這是減少誤差、提高測量精度的關鍵。

二、軸式編碼器安裝步驟

安裝頂絲式銷釘：
選擇合適的安裝位置，確保編碼器能夠穩固地固定在軸上。
使用三顆對稱分布的頂絲式夾緊螺栓，并逐步擰緊，直至編碼器牢固地固定在軸上。此過程需特別注意，避免過度擰緊導致編碼器損壞。
通過調整頂絲，確保編碼器的軸向位移、徑向跳動、角偏差均在編碼器允許的范圍之內，以保證測量精度。
接線操作：
編碼器通常配備8芯電纜，但根據現場設備需求，可能僅需連接4芯線。
接線時，應嚴格按照HENGSTLER編碼器接線圖進行，確保每根線都正確無誤地接入對應端子。
控制線路必須使用屏蔽電纜，以減少外界電磁干擾。屏蔽層應妥善接地，最好接于設備的電子接地端上，以提高信號傳輸?shù)姆€(wěn)定性。

三、軸式編碼器電氣安全與隔離

電氣隔離：編碼器線路應與傳動設備實現電氣隔離，以防止因設備故障導致的亨士樂編碼器損壞或信號干擾。
電纜鋪設：編碼器電纜應與高噪聲電纜（如動力電纜）分開鋪設，以減少電磁干擾。鋪設路徑應盡量短且平直，避免彎曲過度影響信號質量。
供電電壓：確保HENGSTLER編碼器供電電壓準確無誤，符合其規格要求。電壓波動過大可能導致編碼器工作異常或損壞。

亨士樂軸式編碼器的正確安裝與接線是確保其高精度、高可靠性運行的前提。在安裝過程中，應嚴格遵守制造商的指導手冊，注意保護編碼器免受物理損傷，確保安裝軸的加工精度，正確安裝頂絲式夾緊裝置，并嚴格按照接線圖進行接線。同時，還需做好電氣安全與隔離措施，確保編碼器線路與高噪電纜分開鋪設，供電電壓穩定可靠。通過這些措施，可以有效提升編碼器的使用壽命和測量精度，為工業自動化系統的穩定運行提供有力保障。
