HENGSTLER帶您深入了解一下大孔徑編碼器

在我們?nèi)粘Ｉ钪?，編碼無處不在，比如我們的電話號碼就是一種簡單的編碼形式。然而，當我們談論亨士樂編碼器時，許多人可能會感到陌生。編碼器與編碼雖然名字相似，但它們在本質上是截然不同的。今天，西安德伍拓帶大家深入了解一種特定類型的編碼器——大孔徑編碼器，它在某些領域特別是通訊行業中扮演著至關重要的角色。

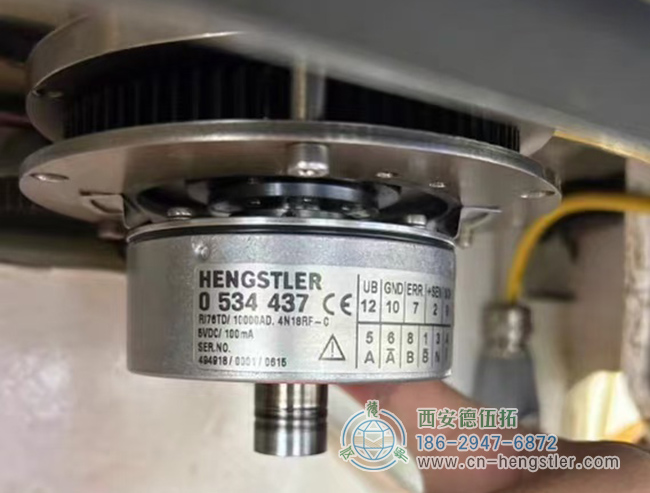

圖為亨士樂RI76系列大孔徑編碼器實際應用照片

一、亨士樂編碼器的定義與分類

編碼器（encoder）是一種將信號或數據進行編制、轉換為可用于通訊、傳輸和存儲的信號形式的設備。它能夠把角位移或直線位移轉換成電信號，其中前者稱為碼盤，后者稱為碼尺。編碼器可以根據不同的標準進行分類：

按讀出方式：分為接觸式和非接觸式編碼器。
按工作原理：主要分為增量式編碼器和絕對式編碼器。
增量式編碼器：將位移轉換成周期性的電信號，然后轉換成計數脈沖，用脈沖個數表示位移大小。
絕對式編碼器：每個位置對應一個確定的數字碼，示值只與測量的起始和終止位置有關，與中間過程無關。

二、亨士樂大孔徑編碼器的特征

大孔徑編碼器是編碼器的一種特殊類型，它在許多工業應用場合，特別是需要較大孔徑以安裝更大軸徑或傳動裝置的情況下顯得尤為重要。其主要特征包括：

結構特點：大孔徑編碼器通常由外殼、主體、軸承、空心軸、碼盤安裝座、碼盤、電路板等組成。其中，主體的內孔中安裝了軸承和第二軸承，以確?？招妮S的穩定旋轉。碼盤安裝座上刻有明暗相間的光通道，通過電路板上的邏輯電路和光電池進行信號讀取。
工作原理：光源照射碼盤，通過碼盤上的光通道變化，光電池將光信號轉換為電信號，再由邏輯電路進行編碼和處理。

三、亨士樂編碼器的常見故障

盡管編碼器在工業應用中具有廣泛的應用，但它們也可能會遇到一些常見的故障：

編碼器本身故障：HENGSTLER編碼器內部元器件出現問題，無法產生和輸出正確的波形。這時需要更換編碼器或維修其內部器件。
編碼器連接電纜故障：這類故障較為常見，可能包括電纜斷路、短路或接觸不良。需更換電纜或接頭，并確保電纜固定牢靠。
編碼器+5V電源下降：電源過低會影響編碼器的正常工作，通常不能低于4.75V。這時需檢修電源或更換電纜。
絕對式編碼器電池電壓下降：這類故障通常會觸發明確的報警，需要更換電池，并可能需要執行重回參考點操作。

盡管編碼在日常生活中隨處可見，但編碼器作為一種專業的電路設備，在日常生活中并不常見。大孔徑編碼器通過其獨特的設計和復雜的工作原理，能夠高效地轉換和傳輸信號，成為許多工業應用中不可或缺的設備。了解其特點和常見故障，有助于我們更好地理解和應用這一技術。

了解更多編碼器相關知識，敬請關注亨士樂編碼器代理商西安德伍拓自動化傳動系統有限公司網站。公司技術團隊為您免費提供HENGSTLER編碼器的選型、安裝、調試、保養等技術指導服務，盡量避免企業因為編碼器技術人員的短缺帶來的損失，采取拉線上+拉線下服務的服務形式，幫助企業解決技術難題。
