亨士樂實心軸編碼器的安裝方法

在工業自動化領域，實心軸編碼器作為反饋裝置，扮演著至關重要的角色。它們能夠精確測量旋轉軸的角位移或速度，為控制系統提供關鍵數據。然而，HENGSTLER編碼器的現場安裝過程并非簡單之事，機械與電氣兩方面的細節處理直接關系到其性能和壽命。本文將詳細介紹實心軸編碼器的安裝方法，特別是同步法蘭和夾緊法蘭兩種安裝方式，以確保安裝過程規范、有效。

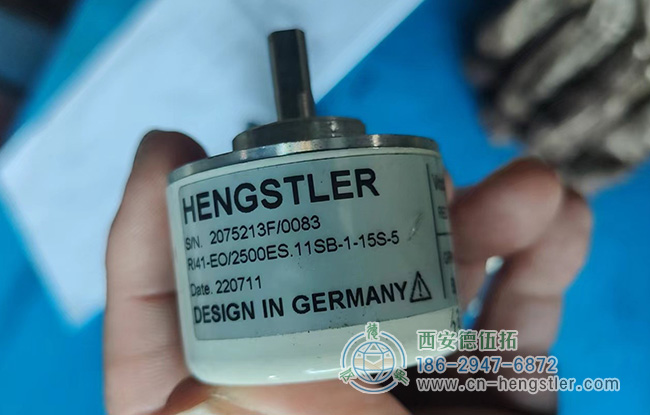

圖為亨士樂RI41-EO系列實心軸編碼器照片

實心軸編碼器安裝前的準備

在進行編碼器安裝之前，首先應確保工作環境整潔，避免灰塵、油污等雜質影響安裝質量和編碼器性能。同時，仔細閱讀亨士樂編碼器的使用手冊，了解其具體規格、安裝要求及注意事項，準備相應的安裝工具和附件。

實心軸編碼器安裝方式的選擇

實心軸編碼器主要通過同步法蘭和夾緊法蘭兩種方式安裝在軸上。這兩種方式在安裝支架上的設計有所不同，需根據實際應用場景選擇合適的安裝方式。
1. 直接利用編碼器法蘭端面的安裝孔
步驟：首先，確認編碼器法蘭端面的安裝孔與安裝支架上的孔位匹配。使用合適的螺栓、螺母等緊固件，通過這些孔將HENGSTLER編碼器與安裝支架直接固定。
注意事項：確保螺栓擰緊力矩符合編碼器制造商的規定，避免過緊導致法蘭變形或損壞，或過松引起松動。
2. 利用夾緊法蘭的安裝凸臺
步驟：此方式需要編碼器配備夾緊法蘭。將夾緊法蘭安裝在編碼器軸上，并通過其上的安裝凸臺與安裝支架對接。隨后，使用專用的夾具（如圖中2所示）將夾緊法蘭與安裝支架緊密固定。
注意事項：夾具的選擇和安裝需確保編碼器軸與安裝支架之間無徑向或軸向間隙，以保證編碼器的測量精度。
3. 利用同步法蘭的夾緊槽
步驟：同步法蘭安裝時，需將編碼器軸插入同步法蘭內孔，并通過同步法蘭的夾緊槽與偏心夾具（如圖中2所示）配合。調整偏心夾具，使編碼器軸與同步法蘭緊密貼合，然后通過緊固件將同步法蘭與安裝支架固定。
注意事項：調整偏心夾具時，需仔細校對編碼器的零位，確保安裝后的編碼器能夠準確反映軸的旋轉狀態。同時，檢查夾緊槽與夾具的配合是否緊密，防止松動。

實心軸編碼器電氣連接與測試

完成機械安裝后，還需進行電氣連接。根據亨士樂編碼器型號，正確連接電源線、信號線等，確保接線牢固、絕緣良好。連接完成后，進行功能測試，包括旋轉編碼器軸，觀察輸出信號是否穩定、準確，以及是否有異常噪聲或發熱現象。

實心軸編碼器安裝后的維護

HENGSTLER編碼器安裝完成后，定期的維護檢查同樣重要。包括檢查緊固件是否松動、電氣連接是否可靠、編碼器外殼是否有損傷等。及時發現問題并處理，可以延長編碼器的使用壽命，確保其長期穩定工作。

實心軸編碼器的安裝是一個涉及機械與電氣多方面的復雜過程。遵循正確的安裝步驟和注意事項，不僅能保證編碼器的正常工作，還能有效提升其可靠性和使用壽命。希望本文的介紹能為讀者在實際應用中提供有益的參考。
