ST67重載磁性增量編碼器|NorthStar(北極星)
應用創新性傳感技術重新設計，空氣間隙增加到0.060英寸
獨特的機械設計，適用于Reliance 的RPM? 電機（6.75” 56及140 C 端面）
陽極氧化鋁外殼，可現場更換連接器

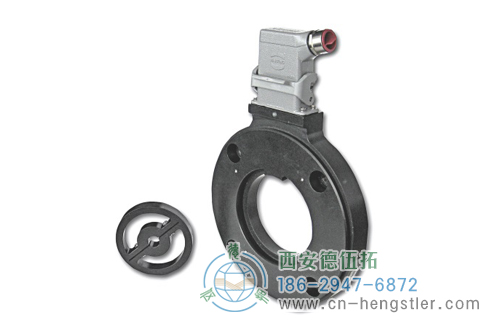

NorthStar SLIM Tach®重載磁性增量式編碼器ST67是反饋技術領域的一大突破創新。ST67 結合了雙重安裝功能，特別為Reliance Electric公司的RPM® 交流或直流電機設計。


ST67重載磁性增量編碼器產品規格
外徑：7.17"(182.1mm)
軸徑或孔徑：5/8? (15.9mm)~ 2-7/8?(73.0mm)
脈沖數或分辨率：64~2048
防護等級：IP65
最高轉速：7,000 RPM

ST67重載磁性增量編碼器電氣特性
電源電壓：5~26V

ST67重載磁性增量編碼器機械特性
安裝規格：直徑4.5" ，56C 電機表面或輔助法蘭，滿足NEMA MG1標準，或直接安裝在Reliance RPMTM 電機4.5" 輔助法蘭的6.75"的加工輔助凹槽中。
外殼材料：陽極氧化鋁

ST67重載磁性增量編碼器工作溫度
標準：-40°C ~ +100°C
擴展：-40°C ~ +120°C

ST67重載磁性增量編碼器適用行業

　冶金行業　　　　　造紙行業

　矢量電機

ST67重載磁性增量編碼器技術參數

技術數據（機械）

外徑	帶連接器11.0"(279mm)
軸徑	0.625"`2.875"
最大軸轉速	7000RPM
安裝配置	4.5" 56C表面安裝，符合 NEMA MG1標準
外殼材料	鑄鋁
加速度變化率	最大3600rpm/秒
所需匹配軸長度	最小0.7"
允許的軸向跳動	±0.1"
允許的徑向跳動	0.005"TIR
工作溫度	標準：-40℃ ~ +100℃ 可選擴展：-40℃ ~ +120℃
儲存溫度	-40℃ ~ +120℃
濕度	100%
抗振動	200m/s2(5`2000Hz)
抗沖擊	3000m/s2
連接器	10針工業型鎖扣，密封符合NEMA 4和12標準，防護等級IP65；MS連接器或電纜輸出

技術數據(電氣)

電源電壓	直流5`26V
輸出模塊數	單或冗余雙輸出
電流要求	典型值95mA，每個傳感器模塊+線驅負載
輸出信號 電氣選項V： 電氣選項5：	5`26V線驅輸出，150mA 5V線驅輸出，150mA
編碼方式	增量式
每轉脈沖數	64`2048
相位檢測	從編碼器安裝端看逆時針旋轉(CCW)時，A超前B
正交相位	90°±45°
對稱性	180°±54°
零位信號	小于A/B相脈沖寬度
頻率響應	0`180kHz
電氣抗干擾性	2kV ESD，電源反極性和負載短路保護

電氣連接

信號	連接器引腳	電纜	MS 3102E18-IT#	導管接線盒
Com	1	黑	F	1
B	2	綠	B	5
A	3	藍	A	3
Z *	4	紫	C	7
無連接	5	-	E	-
Vcc(5-26VDC)	6	紅	D	2
B	7	黃	I	6
A	8	灰	H	4
Z *	9	橙	J	8
屏蔽	10	屏蔽織網	G	-

^*可選零位信號(Z)。參見訂購信息。

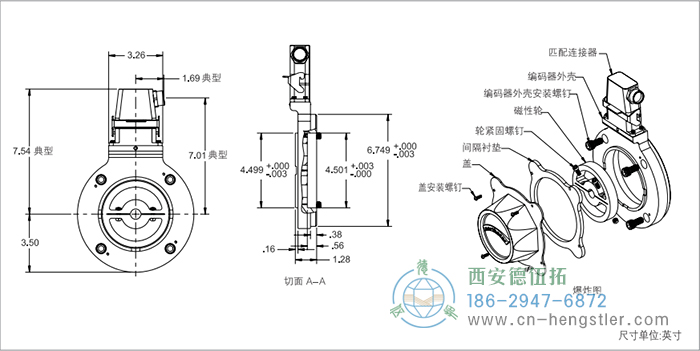

ST67重載磁性增量編碼器外形及安裝尺寸

ST67重載磁性增量編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的美國NorthStar(北極星)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

代碼1：型號	代碼2：PPR	代碼 3：零位	代碼 4：輪的內徑	代碼 5：終端	代碼 6：電氣	代碼 7：外罩/適配器
□	□	□	□	□	□	□
