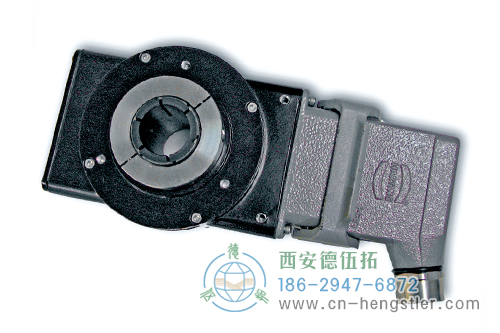

HSD35重載光電增量編碼器|NorthStar(北極星)
可現場維修的連接器，無需焊接
可選用于冗余的雙端口輸出
堅固的設計，可承受400g的沖擊
用于鋼廠的不銹鋼夾緊環和軸套設計
配套軸徑可達1.25"(電氣隔離產品可達1.125")
HSD35 空心軸數字編碼器是電機和機械應用的完美選擇。它安裝靈活，具有可調節的彈簧片，可為軸振動提供大公差?？蛇x的危險場所應用認證，可用于要求NEC/CEC 類型一和二，類別二分類的場合。如：印染加工機械，材料處理，酸洗設備，加工設備，化學、餐飲、石油和天然氣、造紙、鋼鐵和其它任何需要精確編碼器，以便在惡劣環境下操作的行業。


HSD35重載光電增量編碼器產品規格
外徑：3.8"(96.5mm)
軸徑或孔徑：6mm ~ 1-1/4"(31.8mm)
脈沖數或分辨率：1~5000
防護等級：IP67
最高轉速：6,000 RPM

HSD35重載光電增量編碼器電氣特性
輸入電壓：DC 5~26V，5~15V，最大電流50mA，不包括輸出負載

HSD35重載光電增量編碼器機械特性
外殼材料：硬氧化鋁及粉末噴涂鋁材
碼盤材料：金屬或塑料（不易破碎）

HSD35重載光電增量編碼器環境特性
工作溫度：-40°C ~ +100°C
外殼防護等級：IP67(當軸轉速超過5000RPM時為IP64)
連接器防護等級：IP65

HSD35重載光電增量編碼器適用行業

　工廠自動化　　　　　冶金行業

　石油&天然氣　　　　　造紙行業

　矢量電機

HSD35重載光電增量編碼器技術參數

技術數據（機械）

最高轉速	最大轉速6000RPM(轉速超過5000RPM時的防護等級為IP64)
孔徑	6mm`28mm,1/4"`1-1/4"，電氣絕緣
配套軸最小長度	建議1.25"(32mm)，推薦1.60"(40.6mm)
啟動轉矩	最大11.0in-oz(-25℃)
運行轉矩	最大5.0in-oz(常溫)
軸承	ABEC3
外殼和蓋	硬質陽極氧化和粉末涂層鋁
軸材料	不銹鋼
碼盤材料	塑料或金屬(不破碎)
重量	最大28oz
標準工作溫度	-40℃ ~ +85℃(4469線驅輸出時0 ` +70℃，詳見訂購信息)。轉速超過3000RPM后，每1000RPM降溫10℃。
擴展工作溫度	-40℃ ~ +100℃
存儲溫度	-40℃ ~ +100℃
抗沖擊	400g,6ms
抗振動	20g,5 ` 3000Hz
濕度	100%
防護等級	IP67(轉速超過50000RPM時，為IP64)

技術數據（電氣）

編碼方式	增量型
分辨率	最高5000PPR(脈沖/轉)
格式	兩通過正交方波(AB)，帶可選零位信號Z和互補輸出
相位檢測	從編碼器軸夾緊端方向看，A超前B，編碼器順時針旋轉
正交相位	分辨率200`300，≥1200PPR:90°±30°電氣； 其余分辨率：90°±15°電氣
對稱性	分辨率200`300，≥1200PPR:180°±25°電氣； 其余分辨率：180°±18°電氣
波形	方波上升沿和下降沿小于1μs，負載電容1000pf
輸入電源	5`26VDC.,5`15VDC 最大50mA，不包括輸出負載
輸出芯片	ET7272、ET7273、4469
頻率響應	125kHz
終端	10針EPIC連接器
配套連接器	10針型 HA-10

信號格式


電氣連接

信號	連接器引腳
COM	1
B	2
A	3
Z *	4
外殼(可選)	5
Vcc 5-26VDC	6
B	7
A	8
Z *	9
未連接	10

^* 零位信號(Z)可選，參見訂購信息。

HSD35重載光電增量編碼器外形及安裝尺寸

HSD35重載光電增量編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的美國NorthStar(北極星)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

代碼1：型號	代碼2：PPR		代碼3：孔徑	代碼4：安裝方式		代碼5：輸出規格	代碼6：選項
HSD35	□		□	□		□	□
HSD35 重載空心軸編碼器	0001 0003 0010 0012 0015 0032 0050 0060 0100 0120 0200 0240 0250 0300 0360 0500	0512 0600 0900 1000 1024 1200 1500 2000 2048 2400 2500 3072 4000 4096 5000	0 6mm 1 1/4" 2 5/16" 3 8mm 4 3/8" 5 10mm 6 12mm 7 1/2" 8 5/8" 9 15mm A 16mm C 19mm D 3/4" E 20mm F 7/8" G 24mm H 1" J 1-1/8" K 1-1/4" M 14mm N 18mm P 25mm R 28mm	沖印金屬彈簧片 0 無 1 4.5" C面彈簧片 2 8.5" C面彈簧片 3 開槽彈簧片 4 與1相同，帶56C面蓋 5 與3相同，帶蓋 6 與2相同，帶180C面蓋	旋轉拉桿 A 帶T型螺栓，用于交流電機外罩的拉桿 B 帶3/8"螺栓，用于4.5"C面的拉桿 C 帶1/2"螺栓，用于8.5C面的拉桿 D 與A相同，帶保護蓋 E 與B相同，帶保護蓋	0 單端ABZ信號，5-26VDC推挽輸出 1 單端ABZ信號，5-26VDC集電極開路 2 單端ABZ信號，5-26VDC集電極開路帶2.2K電阻 4 差分AB信號，5-26V輸入，5-26VDC輸出(7272) 5 差分AB信號，5-26V輸入，5V輸出(7272) A 差分AB信號，5-26V輸入，5V輸出(4469) C 差分AB信號，5-15V輸入，5-15V輸出(4469) 6 差分ABZ信號，5-26V輸入，5V輸出(7272) 7 差分ABZ信號，5-26V輸入，5-26V輸出(7272) 8 差分ABZ信號，5-26V輸入，5V輸出(4469) 9 差分ABZ信號，5-15V輸入，5-15V輸出(4469) D 雙隔離信號輸出，和6相同 E 雙隔離信號輸出，和7相同 F 雙隔離信號輸出，和8相同 G 雙隔離信號輸出，和9相同 H 和0相同，擴展溫度范圍 J 和1相同，擴展溫度范圍 K 和2相同，擴展溫度范圍 L 和4相同，擴展溫度范圍 M 和5相同，擴展溫度范圍 N 和6相同，擴展溫度范圍 P 和7相同，擴展溫度范圍 Q 和D相同，擴展溫度范圍 R 和E相同，擴展溫度范圍	保留空白 無選項

附件包：
114573-0001 安裝于4.5"電機C面的彈簧片組件，單點安裝 ，3/8"螺栓
114574-0001 安裝于標準交流電機風扇罩的彈簧片組件，T型螺栓
114575-0001 安裝于8.5"電機C面的彈簧片組件，單點安裝1/2"螺栓
756-042-01 安裝于交流電機風扇罩端的旋轉拉桿，T型螺栓
756-043-01 安裝于4.5"電機C面的旋轉拉桿，3/8"螺栓
756-044-01 安裝于8.5"電機C面的旋轉拉桿，1/2"螺栓
114622-0001 用于56C面的罩殼組件(單路或雙路輸出)
114928-0001 用于180C面的罩殼組件(單或雙輸出)
114623-0001 用于風扇罩的罩殼組件(單路或雙路輸出)
