HD20防爆重載光電增量編碼器
摘要：美國NorthStar(北極星)HD20防爆重載光電增量編碼器帶單或隔離雙輸出。具有陽極氧化鋁，不銹鋼或鍍鎳外殼,應用：適合防爆應用，可用于石油、天然氣行業。
- 產品簡介
- 技術參數

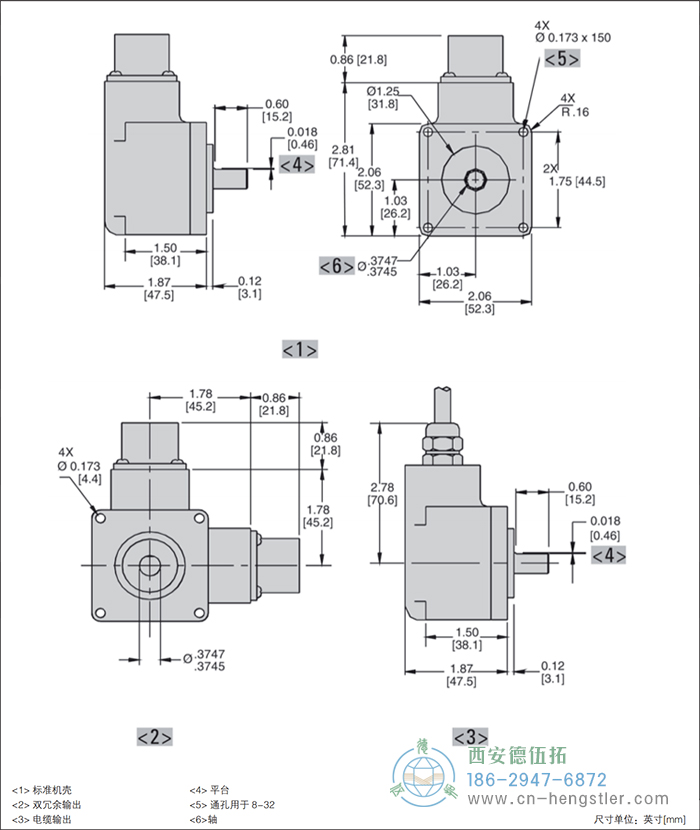

- 安裝尺寸
- 訂貨說明
品牌變更說明：美國丹納赫集團簡化編碼器品牌，已經把Dynapar(丹納帕)、NorthStar(北極星)品牌整合至Hengstler(亨士樂)品牌。詳情請查看：
丹納赫品牌變更聲明

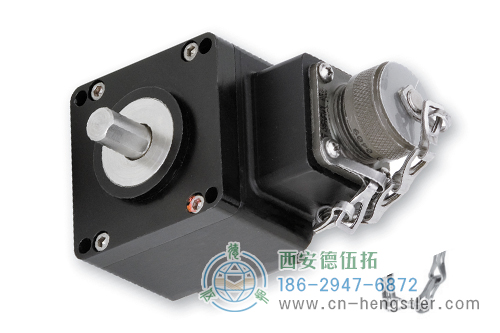

HD20防爆重載光電增量編碼器|NorthStar(北極星)
尺寸2.0“重載防爆編碼器，帶單或隔離雙輸出。
適合防爆應用，符合ATEX和CSA認證
不破碎碼盤，分辨率可達3600ppr
防護等級為IP67的特殊外殼封裝
具有陽極氧化鋁，不銹鋼或鍍鎳外殼
應用：適合防爆應用，可用于石油、天然氣行業。
HD20防爆重載光電增量編碼器產品規格
外徑：2.06"(52.3mm)
軸徑或孔徑：3/8?(9.5mm) ~ 10mm Shaft
脈沖數或分辨率：1~3600
防護等級：IP67
最高轉速：6,000 RPM
HD20防爆重載光電增量編碼器標準工作特性
分辨率：1~3600 ppr
HD20防爆重載光電增量編碼器電氣特性
輸入電壓：DC 5~26V,最大電流60mA，不包括輸出負載
ATEX：DC 5V，DC 7~26V
輸出：2N2222, ET7272, ET727
HD20防爆重載光電增量編碼器機械特性
外殼材料：硬氧化鋁，還包括化學鍍鎳和不銹鋼
碼盤材料：聚酯薄膜
HD20防爆重載光電增量編碼器環境特性
工作溫度：-40°C ~ +80°C
外殼防護等級：IP67
HD20防爆重載光電增量編碼器適用行業
石油&天然氣
HD20防爆重載光電增量編碼器技術參數
技術數據（機械）
|
軸材料
|
不銹鋼303(鈍化)
|
|
軸轉速
|
最大6000RPM
|
|
軸載荷
|
軸向和徑向高達100 lbs
|
|
啟動轉矩
|
最大2.5in-oz(25℃)
|
|
軸承
|
5200ZZ，雙排
|
|
軸承使用壽命
|
額定軸載荷下5×108轉，額定軸載荷10%狀態下，5×1011轉。
(參閱制造商說明說)
|
|
機殼和蓋
|
硬質陽極氧化鋁。
同時具有無電鍍的鎳涂飾和不銹鋼。
|
|
碼盤材料
|
聚脂薄膜
|
|
重量
|
14盎司，標準
|
|
工作溫度
|
-40℃ ~ +80℃
|
|
儲存溫度
|
-40℃ ~ +100℃
|
|
抗沖擊
|
50G，持續11毫秒
|
|
抗振動
|
20g,5 ` 2000Hz
|
|
濕度
|
100%
|
|
防護等級
|
IP67
|
技術數據（電氣）
|
編碼方式
|
增量式
|
|
分辨率
|
1至3600PPR(脈沖/轉)
|
|
格式
|
兩通道正交方波(AB)，帶可選零位信號Z和互補輸出
|
|
相位檢測
|
從編碼器軸夾緊端方向看，A超前B，編碼器逆時針旋轉
|
|
正交相位
|
分辨率≤625PPR:90°±15°電氣；
分辨率：>625PPR:90°±30°電氣
|
|
對稱性
|
分辨率≤1024PPR:180°±18°電氣；
分辨率：>1024PPR:180°±25°電氣
|
|
波形
|
方波上升沿和下降沿小于1μs，負載電容1000pf
|
|
電源電壓
|
5VDC。7-26VDC
|
|
輸出芯片
|
2N2222、ET7272、ET7273
|
|
頻率響應
|
125kHz
|
|
連接
|
6、7或10針MS連接器，電纜輸出帶密封圈
|
|
配套連接器
|
6針MS，MS3106A-14S-6S型(MCN-N4)；
7針MS，MS3106A-16S-1S型(MCN-N5)；
10針MS，MS3106A-18S-1S型(MCN-N6)；
10針，NEMA4類型(MCN-N6N4)；
|

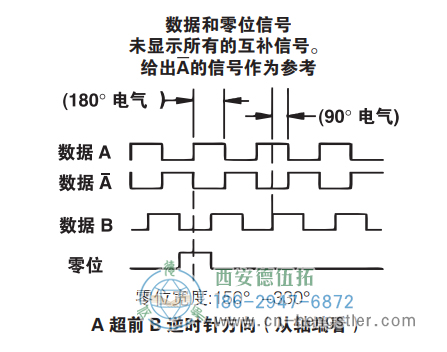

信號格式
電氣連接
5＆8針M12電纜附件(代碼6=H或J)
這里提供連接器引腳編號和電纜組件纜線顏色的參考信息。
|
編碼器功能
|
電纜 #112859- 5 針單端
|
電纜 #112860- 8 針單端
|
電纜 #112860- 8 針差分
|
|
引腳
|
線纜顏色
|
引腳
|
線纜顏色
|
引腳
|
線纜顏色
|
|
信號 A
|
4
|
黑
|
1
|
棕
|
1
|
棕
|
|
信號 B
|
2
|
白
|
4
|
橙
|
4
|
橙
|
|
* 信號 Z
|
5
|
灰
|
6
|
黃
|
6
|
黃
|
|
電源+V
|
1
|
棕
|
2
|
紅
|
2
|
紅
|
|
Com
|
3
|
藍
|
7
|
黑
|
7
|
黑
|
|
信號 A
|
-
|
-
|
-
|
-
|
3
|
棕/白
|
|
信號 B
|
-
|
-
|
-
|
-
|
5
|
橙/白
|
|
* 信號 Z
|
-
|
-
|
-
|
-
|
8
|
黃/白
|
這里提供連接器和配套/電纜附件針編號和電纜顏色的參考信息。型號配有直接電纜出口，顏色編碼如下所示。
|
編碼器功能
|
電纜 #108594- 6 針單端
|
電纜 #108595- 7 針單端
|
電纜 #108596- 7針差分線驅動器，無零位
|
電纜 #1400635-或 109209-(NEMA4)10針差分線路驅動器，帶零位
|
電纜出線，帶密封
|
|
針
|
電纜顏色
|
針
|
電纜顏色
|
|
信號 A
|
E
|
棕
|
A
|
棕
|
A
|
棕
|
A
|
棕
|
綠
|
|
信號 B
|
D
|
橙
|
B
|
橙
|
B
|
橙
|
B
|
橙
|
藍
|
|
信號 Z
|
C
|
黃
|
C
|
黃
|
-
|
-
|
C
|
黃
|
橙
|
|
電源+V
|
B
|
紅
|
D
|
紅
|
D
|
紅
|
D
|
紅
|
紅
|
|
Com
|
A
|
黑
|
F
|
黑
|
F
|
黑
|
F
|
黑
|
黑
|
|
外殼
|
-
|
-
|
G
|
綠
|
G
|
綠
|
G
|
綠
|
白
|
|
N/C
|
F
|
-
|
E
|
-
|
-
|
-
|
E
|
-
|
-
|
|
信號 A
|
-
|
-
|
-
|
-
|
C
|
棕/白
|
H
|
棕/白
|
紫
|
|
信號 B
|
-
|
-
|
-
|
-
|
E
|
橙/白
|
I
|
橙/白
|
棕
|
|
信號 Z
|
-
|
-
|
-
|
-
|
-
|
-
|
J
|
黃/白
|
黃
|
* "MS"類型匹配連接器和預制電纜達到NEMA 12。
對于防水應用，使用NEMA4 10針電纜和連接器109209-XXXX
HD20防爆重載光電增量編碼器訂貨說明
在訂貨時我們需要確認用戶所購買的美國NorthStar(北極星)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。
|
代碼1：型號
|
代碼2：PPR
|
代碼3：軸
|
代碼4：電氣
|
代碼5：終端
|
代碼6：選項
|
|
HD20□
|
□
|
□
|
□
|
□
|
□
|
尺寸 20 防爆編碼器
1 單向
2 雙向
3 雙向，帶有零位
|
0001
0010
0024
0025
0035
0040
0060
0100
0120
0192
0200
0240
0250
0256
0300
|
0360
0500
0512
0600
0625
0720
1000
1024
1200
1250
1440
2500
2540
2600
3600
|
0 直徑3/8"的軸，帶平臺
1 直徑10mm的軸，不帶平臺
|
0 集電極開路輸出(7273)
2 推挽式輸出
F 集電極開路輸出(2222)
G 集電極開路輸出，帶有2.2kΩ上拉電阻(2222)
----------
以下情況下可提供：代碼1為1、2且代碼為3-H；或者代碼1為3且代碼5為5-H：
3 差分線路驅動器輸出(7272)
|
1 6針連接器
3 7針連接器
5 10針連接器
D 18"密封電纜
E 3'密封電纜
F 6'密封電纜
G 10'密封電纜
H 15'密封電纜
|
A 無選項，符合ATEX 類型1
B 鍍鎳外殼，符合ATEX 類型1
C 不銹鋼外殼，符合ATEX 類型1
G 同A一樣，符合ATEX 類型2
H 同B一樣，符合ATEX 類型2
I 同C一樣，符合ATEX 類型2
----------
當代碼4=2,3
M 冗余輸出(雙連接器外殼)，符合ATEX 類型1*
E 鍍鎳外殼，冗余輸出符合ATEX 類型1*
F 不銹鋼外殼，冗余輸出符合ATEX 類型1*
----------
當代碼4=0,2
J 同D一樣，符合ATEX 類型2*
K 同E一樣，符合ATEX 類型2*
L 同F(xiàn)一樣，符合ATEX 類型2*
----------
當代碼4=2
P 同D一樣，符合ATEX 類型3*
Q 同E一樣，符合ATEX 類型3*
R 同F(xiàn)一樣，符合ATEX 類型3*
|
注釋?zhuān)?br />
* 同時使用雙輸出可能沒有ATEX認證。詳情請咨詢廠家。
有效的ATEX認證選項：
ATEX類型1：5V輸入，僅5V輸出
ATEX類型2：7-26V輸入，7-26V輸出
ATEX類型3：7-26V輸入，5V輸出
10英尺電纜帶MS連接器
108594-0010 6針MS電纜組件。用于單端輸出
108595-0010 7針MS電纜組件。用于單端輸出
108596-0010 7針MS電纜組件。用于差分線驅輸出，不帶零位信號
1400635-0010 10針MS電纜組件。用于差分線驅輸出，帶零位信號
109209-0010 NEMA4 10針MS電纜組件。用于差分線驅輸出，帶零位信號
匹配連接器(不帶電纜)
6針，型號MS3106A-14S-6S(MCN-N4)
7針，型號MS3106A-16S-1S(MCN-N5)
10針，型號MS3106A-18-1S(MCN-N6)
10針，NEMA4類型(MCN-N6N4)
