HD25重載光電增量編碼器|NorthStar(北極星)
尺寸25單輸出或雙分離輸出的重載編碼器
不破碎碼盤，分辨率可達5000ppr
防護等級為IP67的特殊外殼封裝
具有氧化鋁，不銹鋼或鍍鎳外殼
HD25重載光學編碼器特別適合腐蝕環境下的機械應用，這些環境要求完全沖洗保護，例如：紙制品加工機械，材料處理，包裝設備和酸洗設備。


HD25重載光電增量編碼器產品規格
外徑：2.65(67.3mm)
軸徑或孔徑：3/8?(9.5mm) ~ 10mm Shaft
脈沖數或分辨率：1~5000
防護等級：IP67
最高轉速：6,000 RPM

HD25重載光電增量編碼器電氣特性
輸入電壓：DC 5~26V,5~15V （取決于輸出類型） 最大電流60mA，不包括輸出負載

HD25重載光電增量編碼器機械特性
外殼材料：硬氧化鋁，還包括化學鍍鎳和不銹鋼
碼盤材料：金屬或塑料

HD25重載光電增量編碼器環境特性
工作溫度：-40°C ~ +100°C

HD25重載光電增量編碼器適用行業

　工廠自動化　　　　　工程機械

　石油&天然氣　　　　　矢量電機

HD25重載光電增量編碼器技術參數

技術數據（機械）

軸材料	不銹鋼303(鈍化)
軸轉速	最大6000RPM
軸載荷	軸向和徑向高達100 lbs
啟動轉矩	最大2.5in-oz(25℃)
軸承	5200ZZ，雙排
軸承使用壽命	額定軸載荷下5×108轉，額定軸載荷10%狀態下，5×1011轉。 (參閱制造商說明說)
機殼和蓋	硬質陽極氧化鋁。 同時具有無電鍍的鎳涂飾和不銹鋼。
碼盤材料	聚脂薄膜
重量	14盎司，標準
工作溫度	-40℃ ~ +100℃
儲存溫度	-40℃ ~ +100℃
抗沖擊	50G，持續11毫秒
抗振動	20g,5 ` 2000Hz
濕度	100%
防護等級	IP67

技術數據（電氣）

編碼方式	增量式
分辨率	1至5000PPR(脈沖/轉)
格式	兩通道正交方波(AB)，帶可選零位信號Z和互補輸出
相位檢測	從編碼器軸夾緊端方向看，A超前B，編碼器逆時針旋轉
正交相位	分辨率≤625PPR:90°±15°電氣； 分辨率：>625PPR:90°±30°電氣
對稱性	分辨率≤1024PPR:180°±18°電氣； 分辨率：>1024PPR:180°±25°電氣
波形	方波上升沿和下降沿小于1μs，負載電容1000pf
電源電壓	5`26VDC或5·15VDC，取決于輸出類型。最大50mA，不包括輸出負載。
輸出芯片	2N2222、4469、ET7272、ET7273
頻率響應	125kHz
連接	6、7或10針MS連接器，電纜輸出，帶密封圈
配套連接器	6針MS，MS3106A-14S-6S型(MCN-N4)； 7針MS，MS3106A-16S-1S型(MCN-N5)； 10針MS，MS3106A-18-1S型(MCN-N6)； 10針，NEMA4類型(MCN-N6N4)；

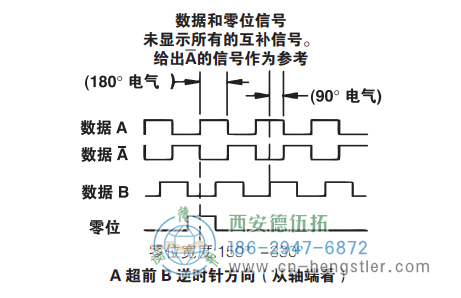

信號格式


電氣連接
這里提供連接器和配套/輔助電纜組件編號和電纜顏色的參考信息。HD25型號配有直接電纜出口，顏色編碼如下所示。

編碼器功能	電纜 #108594- 6 針單端		電纜 #108595- 7 針單端		電纜 #108596- 7針差分線驅動器，無零位		電纜 #1400635-或 109209-(NEMA4)10針差分線路驅動器，帶零位		電纜 #112859-M12 5針單端		電纜 #112860-M12 8針差分線路驅動器		電纜出線，帶密封
	針	電纜顏色	針	電纜顏色	針	電纜顏色	針	電纜顏色	針	電纜顏色	針	電纜顏色	電纜顏色
信號 A	E	棕	A	棕	A	棕	A	棕	4	棕	1	棕	綠
信號 B	D	橙	B	橙	B	橙	B	橙	2	橙	4	橙	藍
信號 Z	C	黃	C	黃	-	-	C	黃	5	黃	6	黃	橙
電源+V	B	紅	D	紅	D	紅	D	紅	1	紅	2	紅	紅
Com	A	黑	F	黑	F	黑	F	黑	3	黑	7	黑	黑
外殼	-	-	G	綠	G	綠	G	綠	-	-	-	-	白
N/C	F	-	E	-	-	-	E	-	-	-	-	-	-
信號 A	-	-	-	-	C	棕/白	H	棕/白	-	-	3	棕/白	紫
信號 B	-	-	-	-	E	橙/白	I	橙/白	-	-	5	橙/白	棕
信號 Z	-	-	-	-	-	-	J	黃/白	-	-	8	黃/白	黃

注釋： "MS"類型匹配連接器和預制電纜達到NEMA 12。
對于防水應用，使用NEMA4 10針電纜和連接器109209-XXXX

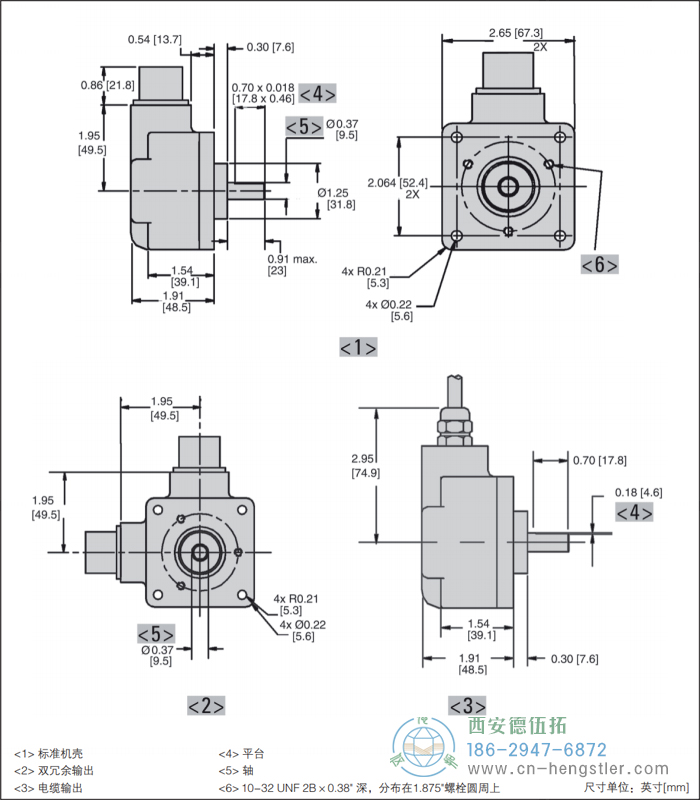

HD25重載光電增量編碼器外形及安裝尺寸

HD25重載光電增量編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的美國NorthStar(北極星)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

代碼1：型號	代碼2：PPR		代碼3：軸	代碼4：電氣	代碼5：終端	代碼6：選項
HD25□	□		□	□	□	□
尺寸 20 防爆編碼器 1 單向 2 雙向 3 雙向，帶有零位	0001 0024 0025 0035 0040 0050 0060 0100 0120 0192 0200 0240 0250 0256 0300 0360 0500 0512	0600 0625 0720 0900 1000 1024 1200 1250 1440 1524 1600 1800 2500 2540 2600 3600 4096 5000	0 直徑3/8"的軸，帶平臺 4 直徑10mm的軸，帶平臺 6 12mm軸徑	0 5-26V輸入，5-26V集電極開路輸出(7273) 2 5-26V輸入，5-26V推挽式輸出 F 5-26V輸入，5-26V集電極開路輸出(2222) G 5-26V輸入，5-26V集電極開路輸出，帶有2.2kΩ上拉電阻(2222) ---------- 以下情況下可提供：代碼1為1、2且代碼5為3,5或D-P或者代碼1為3且代碼5為D-P： 3 5-26V輸入，5-26V差分線路驅動器輸出(7272) 4 5-26V輸入，5V差分線路驅動器輸出(7272) 6 5-15V輸入，5-15V差分線路驅動器輸出(1169)	1 6針連接器 3 7針連接器 5 10針連接器 9 5針M12連接器 D 18"密封電纜 E 3'密封電纜 F 6'密封電纜 G 10'密封電纜 H 15'密封電纜 P 5m密封電纜	0 無選項 1 鍍鎳外殼 2 不銹鋼外殼 3 冗余輸出(雙連接器機殼) 4 鍍鎳機殼，帶冗余輸出 5 不銹鋼機殼，帶冗余輸出

10英尺電纜帶MS連接器
108594-0010 6針MS電纜組件。用于單端輸出
108595-0010 7針MS電纜組件。用于單端輸出
108596-0010 7針MS電纜組件。用于差分線驅輸出，不帶零位信號
1400635-0010 10針MS電纜組件。用于差分線驅輸出，帶零位信號
109209-0010 NEMA4 10針MS電纜組件。用于差分線驅輸出，帶零位信號
匹配連接器(不帶電纜)
6針，型號MS3106A-14S-6S(MCN-N4)
7針，型號MS3106A-16S-1S(MCN-N5)
10針，型號MS3106A-18-1S(MCN-N6)
10針，NEMA4類型(MCN-N6N4)
