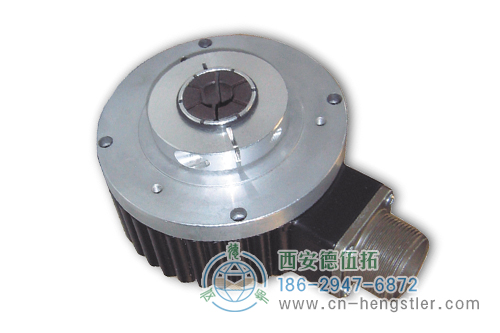

HSD38重載光電增量編碼器|NorthStar(北極星)
矢量電機的絕佳選擇
不易破損的碼盤，分辨率高達5000ppr
雙重密封外殼
絕熱絕緣的空心軸
HSD38高重載型編碼器具有獨特的“空心軸”，安裝簡便，通常安裝在電機或機器軸后部，以提供在惡劣環境下所需的編碼器反饋。它特別適合用于要求徹底沖洗保護的環境，如：紙制品加工機械、材料處理、包裝設備和加工設備。


HSD38重載光電增量編碼器產品規格
外徑：3.8"(96.52mm)
軸徑或孔徑：6mm ~ 1"(25.4mm)
脈沖數或分辨率：15~5000
防護等級：IP67
最高轉速：6,000 RPM

HSD38重載光電增量編碼器電氣特性
輸入電壓：DC 5~26V，最大電流50mA，不包括輸出負載
ATEX：DC 5V，7~26V

HSD38重載光電增量編碼器機械特性
外殼材料：硬氧化鋁
碼盤材料：金屬或塑料（不易破碎）

HSD38重載光電增量編碼器環境特性
工作溫度：-40°C ~ +100°C
防護等級 ：IP67

HSD38重載光電增量編碼器適用行業

　工廠自動化　　　　　冶金行業

　造紙行業　　　　　矢量電機

HSD38重載光電增量編碼器技術參數

技術數據（機械）

軸材料	鋁 6061-T6
孔徑	1.00"、0.875"、0.750"、0.625"、0.500"、16mm、 15mm、12mm。1" 以下孔具有絕緣塞
孔的公差 1" 孔	1.0005" -0.0000"/ +0.0010"
孔的公差 <1" 孔	名義 -0.000"/ +0.002"
匹配軸的要求
配置	鍵槽允許，平臺不允許
徑向跳動	±0.025" (0.635mm)，典型
軸向跳動	±0.050" (1.27mm)，典型
最小軸配合長度	最短 1.25"，推薦 1.60"
最大長度（安裝外殼）	2.50" (63.5mm)
起動轉矩	最大 8.0 in-oz（25℃）
運行轉矩	最大 5.0 in-oz（室溫）
軸承	61806-ZZ
軸承使用壽命	額定軸載荷下5×108轉，額定軸載荷10%狀態下，5×1011轉。 (參閱制造商說明說)
機殼和外罩	硬質陽極氧化鋁。
碼盤材料	金屬或聚酯薄膜（不易破損）
重量	26 盎司，標準
工作溫度	-40℃ ~ +100℃
儲存溫度	-40℃ ~ +100℃
抗沖擊	50G，持續11毫秒
抗振動	20g,5 ` 2000Hz
濕度	100%
防護等級	IP67
注意	"MS" 類型匹配連接器和預制電纜額定等級為 NEMA12。 "M12" 電纜組件的額定等級是 IP67。

技術數據（電氣）

編碼方式	增量式
分辨率	最高 5000 PPR。參閱訂貨信息。
格式	兩通道正交方波(AB)，帶可選零位信號Z和互補輸出
相位檢測	從編碼器軸夾緊端方向看，A超前B，編碼器逆時針旋轉
正交相位	分辨率≤ 1200 PPR：90°±15°電氣； 分辨率 >1250 PPR：90°±30°電氣
對稱性	分辨率≤ 1024 PPR：180°±18°電氣； 分辨率 >1024 PPR：180°±25°電氣
波形	方波上升沿和下降沿小于1μs，負載電容1000pf
輸入功率	5 ~ 26VDC。最大 50 mA，不包括輸出負載。
輸出	ET7272、ET7273
頻率響應	125kHz
連接	MS 連接器、M12 連接器，電纜輸出帶密封圈。參閱訂貨 信息。
配套連接器	6針MS，MS3106A-14S-6S型(MCN-N4)； 7針MS，MS3106A-16S-1S型(MCN-N5)； 10針MS，MS3106A-18-1S型(MCN-N6)； 電線帶5針M12連接器，p/n 112859-xxx 電線帶8針M12連接器，p/n 112860-xxx 10針 Bayonet，MS3116-F12-10S(607545-0001)

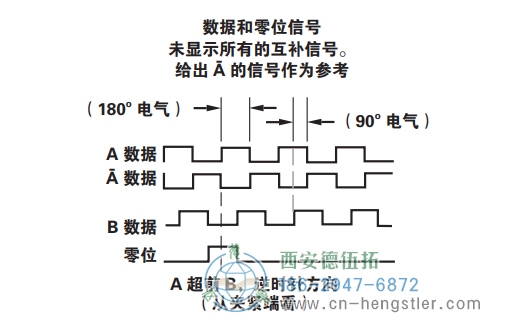

信號格式


電氣連接
5&8 針 M12 電纜附件（代碼 6=H 或 J）
這里提供連接器引腳編號和電纜組件電纜顏色的參考信息。

編碼器功能	電纜 # 112859 -5 針單端		電纜 #112860 -8 針單端		電纜 #112860 -8 針差分
	針	電纜顏色	針	電纜顏色	針	電纜顏色
信號 A	4	黑	1	棕	1	棕
信號 B	2	白	4	橙	4	橙
* 信號 Z	5	灰	6	黃	6	黃
電源+V	1	棕	2	紅	2	紅
Com	3	藍	7	黑	7	黑
信號 A	-	-	-	-	3	棕/白
信號 B	-	-	-	-	5	橙/白
* 信號 Z	-	-	-	-	8	黃/白

^*并非所有型號都提供參考信號。參見訂購信息。
電纜配置：PVC 外套，105℃額定溫度，全部金屬箔屏蔽；24 AWG 導線（最?。?br />
6、7&10 腳 MS 連接器和電纜，代碼 6= 0-9, A-G
這里提供連接器和配套 / 電纜附件針編號和電纜顏色的參考信息。直接電纜輸出類型的顏色與每一個輸出配置相同。

編碼器功能	電纜 #108594- 6 針單端		電纜 # 108595 -7 針（如 果使用）		電纜 # 108596 -7 針差分 線路驅動 器，無零位		電纜 # 1400635； 電纜 # 109209 -10 針帶零位 （如果使用）		電纜 # 114448 -10 針 Bayonet		12 針 (CW) （如果使用）	電纜出線，帶密封
	針	電纜顏色	針	電纜顏色	針	電纜顏色	針	電纜顏色	針	電纜顏色	針	電纜顏色
信號 A	E	棕	A	棕	A	棕	A	棕	A	棕	5	綠
信號 B	D	橙	B	橙	B	橙	B	橙	B	橙	8	藍
信號 Z	C	黃	C	黃	-	-	C	黃	C	黃	3	橙
電源+V	B	紅	D	紅	D	紅	D	紅	D	紅	12	紅
Com	A	黑	F	黑	F	黑	F	黑	E	黑	10	黑
外殼	-	-	G	綠	G	綠	G	綠	F	綠	9	白
N/C或屏蔽層	F	-	E	-	-	-	E	-	G	-	7	-
信號 A	-	-	-	-	C	棕/白	H	棕/白	H	棕/白	6	紫
信號 B	-	-	-	-	E	橙/白	I	橙/白	I	橙/白	1	棕
信號 Z	-	-	-	-	-	-	J	黃/白	J	黃/白	4	黃

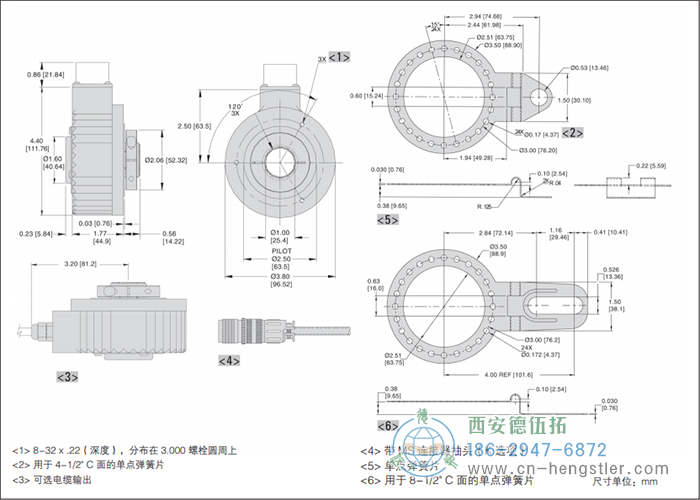

HSD38重載光電增量編碼器外形及安裝尺寸

HSD38重載光電增量編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的美國NorthStar(北極星)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

代碼1：型號	代碼2：PPR	代碼 3：孔尺寸	代碼 4：格式	代碼 5：輸出	代碼 6：終端	代碼 7：選項	代碼 8：外殼
HSD38□	□	□	□	□	□	□	□
HSD38 尺寸 38 高重載型空心軸編碼器	0015 0032 0050 0060 0100 0200 0240 0250 0500 0512 0600 1000 1024 1200 2000 2048 3072 4000 4096 5000	6 12mm 9 15mm 7 1/2" 8 5/8" A 16mm C 3/4" E 7/8" T 5/8" 不銹鋼墊圈 電氣不隔離： G 1" H 1" 不銹鋼墊圈	0 單端，單向 (A) 1 單端，雙向 (AB) 2 單端，雙向，帶有零位(ABZ) ---------- 在代碼 5 為 3 或 4 時， 且代碼 6 是 1,2,4,6,7,8, A,G,J 或 K 時可提供： 3 差分，雙向 (A,B) ---------- 在代碼 5 為 3 或者 4 且代碼 6 線路驅動器輸出 (7272) 為 2、4、8、7、A、G、J 或者 K 時可提供： 4 差分，雙向，帶有零位 (A, B,Z)	0 5-26V 輸入，5-26V 集電極開路輸出 (7273) 1 5-30V 輸入，5-30V 推挽式輸出 2 5-26V 輸入，5-26V 推挽式輸出 ---------- 以下情況下可提供：代碼 4 為 3 或者 4 3 5-26V 輸入，5-26V 差分線路驅動器輸出 (7272) 4 5-26V 輸入，5V 差分線路驅動器輸出 (7272)	0 6 針連接器 1 7 針連接器 2 10 針連接器 3 12 針 CW 連接器 4 10 針 Bayonet 連接器 5 6 針連接器，加上配套連接器 6 7 針連接器，加上配套連接器 7 10 針連接器，加上配套連接器 8 10 針 Bayonet 連接器， 加上配套連接器 9 12 針 CW 連接器加上配套連接器 A 18" (.5m) 電纜 B 36" (1m) 電纜 C 72" (2m) 電纜 D 144" (4m) 電纜 G 13" (.3m) 電纜 J 8 針 M12 連接器 K 18" (.5m) 電纜，帶有 10 針直 插式連接器 P 1.5 ft (18") 電纜，10 針插式連接器 ---------- 以下情況下可提供： 代碼 5 為 0 或者 2 H 5 針 M12 連接器 L 5 針 M12 連接器 w/special 針 out	0 無選項 1 內部隔離 1" 孔 2 反相，沒有 軸孔隔離 3 反相，內部 1" 厚軸孔隔 離	0 鑄鋁外殼，帶開槽彈簧片 6 鑄鋁外殼，無彈簧片 C 鑄鋁外殼，帶用于 4.5" C面的單點彈簧片 D 與“0”相同，帶蓋套件 E 與“C”相同，帶蓋套件 K 鑄鋁外殼，帶用于 8.5" C面的單點彈簧片 M 旋轉拉桿帶度量裝置 N 與“K”相同，帶蓋套件

附件套件：
114619-0001 安裝于 4.5” 電機 C 面的彈簧片組件，單點安裝，3/8" 螺栓
114620-0001 安裝于標準交流電機風扇罩的彈簧片組件，T 型螺栓
114621-0001 安裝于 8.5" 電機 C 面的彈簧片組件，單點安裝，1/2" 螺栓
114591-0001 罩殼組件，適用于 56C 面
114592-0001 罩殼組件，風扇罩
114593-0001 雙罩殼組件，適用于 56C 面
114594-0001 雙罩殼組件，風扇罩
MS 插頭帶 10 英尺電纜
108594-0010 6 針 MS 插頭帶線纜，用于單端輸出
108595-0010 7 針 MS 插頭帶線纜，用于單端輸出
108596-0010 7 針 MS 插頭帶電纜，用于差分線驅動輸出不帶零位信號
112123-0010 6 針 MS 插頭帶電纜，用于差分線驅動輸出不帶零位信號
1400635-0010 10 針 MS 插頭帶電纜，用于差分線驅動輸出不帶零位信號
114448-0010 10 針 MS 插頭帶電纜，用于差分線驅動輸出不帶零位信號
109209-0010 NEMA4 10 針 MS 插頭帶電纜，用于差分線驅動輸出不帶零位信號
10 英尺帶 M23 連接器電纜
108615-0010 12 針 MS23 插頭帶電纜，用于差分線驅動輸出不帶零位信號
15 英尺帶 MS 連接器電纜
112859-0015 用于單端輸出的 5 針 M12 電纜
112860-0015 用于單端輸出的 8 針 M12 電纜
112860-0015 用于線驅動輸出帶零位信號的 8 針 M12 電纜
配套插頭（無電纜）
6 針 MS3106A-14S-6S(MCN-N4)
7 針 MS3106A-16S-1S (MCN-N5);
10 針 MS3106A-18-1S (MCN-N6)
10 bayonet 針 MS3116-F12-10S (607545-0001)
