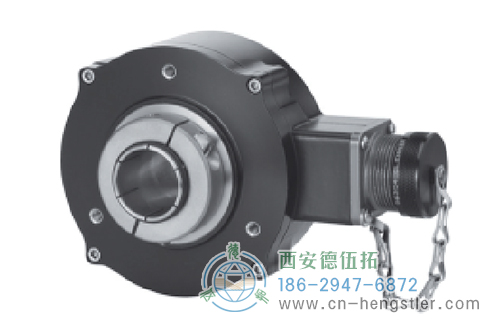

ISD37防爆重載光電增量編碼器|NorthStar(北極星)
單路或雙路隔離冗余輸出
適合防爆應用，符合ATEX和CSA認證
不易破損的碼盤，分辨率高達5000ppr
具有陽極氧化鋁，不銹鋼或鍍鎳外殼
防護等級為IP67的特殊外殼封裝
應用：適合防爆應用，符合ATEX和CSA認證，可用于石油、天然氣行業。

ISD37防爆重載光電增量編碼器產品規格
外徑：3.75"(95.25mm)
軸徑或孔徑：12mm ~ 1"(25.4mm)
脈沖數或分辨率：15~5000
防護等級：IP67
最高轉速：6,000 RPM

ISD37防爆重載光電增量編碼器標準工作特性
分辨率：可達5000 ppr

ISD37防爆重載光電增量編碼器電氣特性
輸入電壓：DC 5~26V，最大電流50mA，不包括輸出負載
ATEX：DC 5V，7~26V

ISD37防爆重載光電增量編碼器機械特性
外殼材料：硬氧化鋁或不銹鋼
碼盤材料：金屬或塑料

ISD37防爆重載光電增量編碼器環境特性
工作溫度：-40°C ~ +80°C
外殼防護等級：IP67

ISD37防爆重載光電增量編碼器適用行業

　石油&天然氣

ISD37防爆重載光電增量編碼器技術參數

技術數據（機械）

軸材料	不銹鋼(用于1" 軸孔可選陽極氧化6061鋁)
孔徑	1.00"、0.875"、0.750"、0.625"、0.500"、16mm、 15mm、12mm。1" 以下孔具有絕緣軸套(對于不銹鋼軸，1"軸孔電氣不絕緣)
孔徑向跳動	中點處±0.0005TIR
最小軸配合長度	1.60"
起動轉矩	最大 4.5 in-oz（25℃）
運行轉矩	最大 4.0 in-oz（室溫）
軸承	61806-ZZ
軸承使用壽命	額定軸載荷下5×108轉，額定軸載荷10%狀態下，5×1011轉。 (參閱制造商說明說)
機殼和外罩	硬質陽極氧化鋁。 同時呆提供不銹鋼
碼盤材料	聚酯薄膜
重量	36 盎司，標準
工作溫度	-40℃ ~ +80℃
儲存溫度	-40℃ ~ +100℃
抗沖擊	400G，持續6毫秒
抗振動	20g,5 ` 3000Hz
濕度	100%
防護等級	IP67
注意	"MS" 類型匹配連接器和預制電纜額定等級為 NEMA12。 "M12" 電纜組件的額定等級是 IP67。

技術數據（電氣）

編碼方式	增量式
分辨率	最高 5000 PPR。參閱訂貨信息。

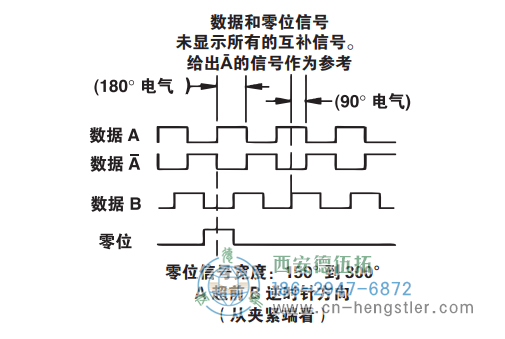

格式	兩通道正交方波(AB)，帶可選零位信號Z和互補輸出
相位檢測	從編碼器軸夾緊端方向看，A超前B，編碼器逆時針旋轉
正交相位	分辨率≤ 1200 PPR：90°±15°電氣； 分辨率 >1250 PPR：90°±30°電氣
對稱性	分辨率≤ 1024 PPR：180°±18°電氣； 分辨率 >1024 PPR：180°±25°電氣
波形	方波上升沿和下降沿小于1μs，負載電容1000pf
電源電壓	5VDC，7 ~ 26VDC
輸出	ET7272、ET7273
頻率響應	125kHz
連接	MS 連接器、M12 連接器，帶密封電纜輸出。參閱訂貨信息。
配套連接器	6針MS，MS3106A-14S-6S型(MCN-N4)； 7針MS，MS3106A-16S-1S型(MCN-N5)； 10針MS，MS3106A-18-1S型(MCN-N6)； 10針卡口接頭，MS3116-F12-10S(MCN-B1)； 10針，NEMA 4類型(MCN-N6N4) 電線帶5針M12連接器，p/n 112859-xxx 電線帶8針M12連接器，p/n 112860-xxx

信號格式


電氣連接
5&8 針 M12 電纜附件（代碼 5=H 或 J）
這里提供連接器引腳編號和電纜組件電纜顏色的參考信息。

編碼器功能	電纜 # 112859 -5 針單端		電纜 #112860 -8 針單端		電纜 #112860 -8 針差分
	針	電纜顏色	針	電纜顏色	針	電纜顏色
信號 A	4	黑	1	棕	1	棕
信號 B	2	白	4	橙	4	橙
* 信號 Z	5	灰	6	黃	6	黃
電源+V	1	棕	2	紅	2	紅
Com	3	藍	7	黑	7	黑
信號 A	-	-	-	-	3	棕/白
信號 B	-	-	-	-	5	橙/白
* 信號 Z	-	-	-	-	8	黃/白

^*并非所有型號都提供參考信號。參見訂購信息。
電纜配置：PVC 外套，105℃額定溫度，全部金屬箔屏蔽；24 AWG 導線（最小）

6、7&10 腳 MS 連接器和電纜
這里提供連接器和配套 / 電纜附件針編號和電纜顏色的參考信息。直接電纜輸出類型的顏色與每一個輸出配置相同。

編碼器功能	電纜 #108594- 6 針單端		電纜 # 108595 -7 針單端		電纜 # 108596 -7 針差分線路驅動器，無零位		電纜 # 1400635； 電纜 # 109209 -(NEMA4)10針差分線驅輸出，帶零位		電纜 # 114448 -10 針卡口接頭		電纜出線，帶密封
	針	電纜顏色	針	電纜顏色	針	電纜顏色	針	電纜顏色	針	電纜顏色	電纜顏色
信號 A	E	棕	A	棕	A	棕	A	棕	A	棕	綠
信號 B	D	橙	B	橙	B	橙	B	橙	B	橙	藍
信號 Z	C	黃	C	黃	-	-	C	黃	C	黃	橙
電源+V	B	紅	D	紅	D	紅	D	紅	D	紅	紅
Com	A	黑	F	黑	F	黑	F	黑	E	-	黑
外殼	-	-	G	綠	G	綠	G	綠	F	黑	白
N/C或屏蔽層	F	-	E	-	-	-	E	-	G	綠	-
信號 A	-	-	-	-	C	棕/白	H	棕/白	H	棕/白	紫
信號 B	-	-	-	-	E	橙/白	I	橙/白	I	橙/白	棕
信號 Z	-	-	-	-	-	-	J	黃/白	J	黃/白	黃

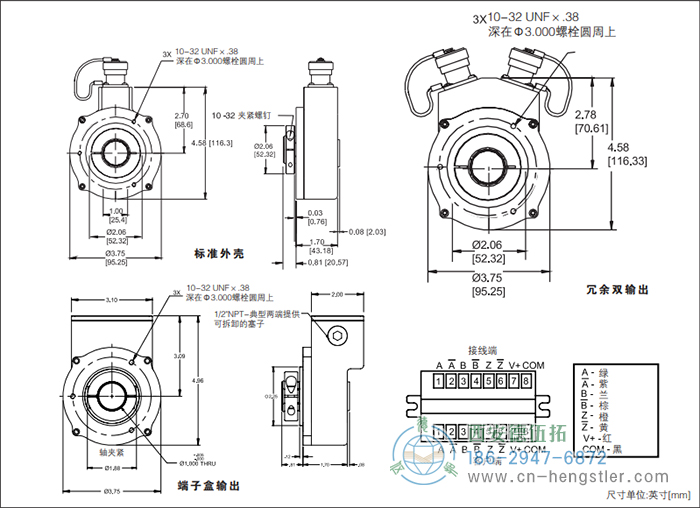

ISD37防爆重載光電增量編碼器外形及安裝尺寸

ISD37防爆重載光電增量編碼器訂貨說明

在訂貨時我們需要確認用戶所購買的美國NorthStar(北極星)編碼器的相關參數，以免給您造成不必要的損失。以下是訂貨時需要確認的一些參數，以及參數說明，供您參考選型。

代碼1：型號	代碼2：PPR	代碼 3：孔尺寸	代碼 4：輸出格式	代碼 5：終端	代碼 6：選項	代碼 7：特殊選項
HSD37□	□	□	□	□	□	□
HSD37 尺寸 38 高重載型空心軸編碼器	0015 0032 0050 0060 0100 0200 0240 0250 0500 0512 0600 1000 1024 1200 2000 2048 3072 5000	0 6mm 1 1/4" 2 5/16" 3 8mm 4 3/8" 5 10mm 6 12mm 7 1/2" 8 5/8" 9 15mm A 16mm C 19mm D 3/4" E 20mm F 7/8" G 24mm H 1"不絕緣 P 25mm不絕緣	A 單端ABZ,7-26V輸入，7-26V推挽輸出(7272) C 單端ABZ,5V輸入，5V推挽輸出(7272) D 單端ABZ,7-26V輸入，5V推挽輸出(7272) E 單端ABZ,7-26V輸入，7-26V集電極開路輸出(2222) F 單端ABZ,7-26V輸入，7-26V集電極開路輸出，帶1k上拉電阻(2222) ---------- 在代碼5是H時，G,H,J不可選擇： G 差分AB，5V輸入，5V推挽輸出(7272) H 差分AB，7-26V輸入，7-26V輸出(7272) J 差分AB，7-26V輸入，5V輸出(7272) ---------- 在代碼5為是0,1,5,6,H時，K,L,M不可選擇 K 差分ABZ，5V輸入，5V輸出(7272) L 差分ABZ，7-26V輸入，7-26V輸出(7272) M 差分ABZ，7-26V輸入，5V輸出(7272)	0 6 針連接器 1 7 針連接器 2 10 針連接器 4 10 針卡口插頭 5 6 針+配套插頭 6 7 針+配套插頭 7 10 針+配套插頭 8 12 針CW配套插頭 9 10針卡口連接器+配套插頭 A 20" (.5m) 電纜 C 39" (1m) 電纜 D 79" (2m) 電纜 H 5針M12插頭 J 8針M12插頭 K 1.5英尺(18")電纜，帶10針插頭 M 5英尺(60")電纜 N 10英寸(120")電纜 P 1.5英尺(18")電纜帶10針穿板式連接器 ---------- 當代碼6=0,1,2,3,A,C可選 T 接線盒導管出口	0 無選項 1 槽型彈簧片 2 單點彈簧片4.5"C面 3 單點彈簧片8.5"Cdm 4 雙路隔離輸出信號，不帶彈簧片 5 雙路隔離輸出信號，槽型彈簧片 6 雙路隔離輸出信號，4.5C"面彈簧片 7 雙路隔離輸出信號，8.5C"面彈簧片 A 旋轉拉桿 C 公制旋轉拉桿 D 雙路隔離輸出信號，旋轉拉桿 E 雙路隔離輸出信號，公制旋轉拉桿	空白 無 01 鍍鎳外殼 02 不銹鋼外殼

附件：

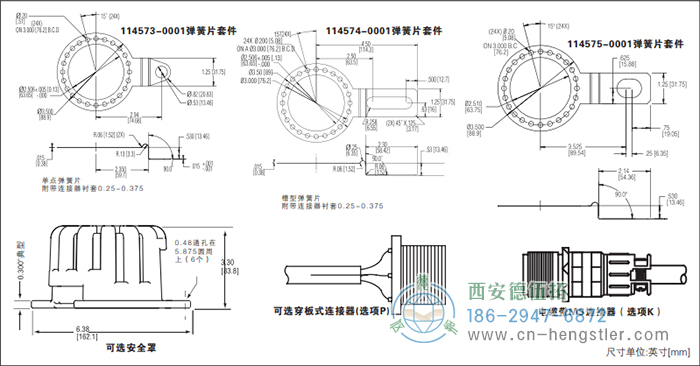

114573-0001 安裝于 4.5” 電機 C 面的彈簧片組件，單點安裝，3/8" 螺栓
114574-0001 安裝于標準交流電機風扇罩的彈簧片組件，T 型螺栓
114575-0001 安裝于 8.5" 電機 C 面的彈簧片組件，單點安裝，1/2" 螺栓
以下組件當代碼5是T時不兼容
114591-0001 罩殼組件，適用于56C面
114592-0001 罩殼組件，適用于風扇罩
114593-0001 雙罩殼組件，適用于 56C 面
114594-0001 雙罩殼組件，適用于風扇罩
MS 插頭帶 10 英尺電纜
108594-0010 6 針 MS 插頭帶線纜，用于單端輸出
108595-0010 7 針 MS 插頭帶線纜，用于單端輸出
108596-0010 7 針 MS 插頭帶電纜，用于差分線驅動輸出不帶零位信號
1400635-0010 10 針 MS 插頭帶電纜，用于差分線驅動輸出不帶零位信號
109209-0010 NEMA4 10 針 MS 插頭帶電纜，用于差分線驅動輸出帶零位信號
15 英尺帶 MS 連接器電纜
112859-0015 用于單端輸出的 5 針 M12 電纜
112860-0015 用于單端輸出的 8 針 M12 電纜
112860-0015 用于線驅動輸出帶零位信號的 10 針 M12 電纜
配套插頭（無電纜）
6 針 MS3106A-14S-6S(MCN-N4)
7 針 MS3106A-16S-1S (MCN-N5)
10 針 MS3106A-18-1S (MCN-N6)
10 針卡口 MS16-F12-10S(MCN-B1)
10 針 NEMA 4類型(MCN-N6N4)
